专利号: 2020108661296
申请人: 浙江正鑫齿轮有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

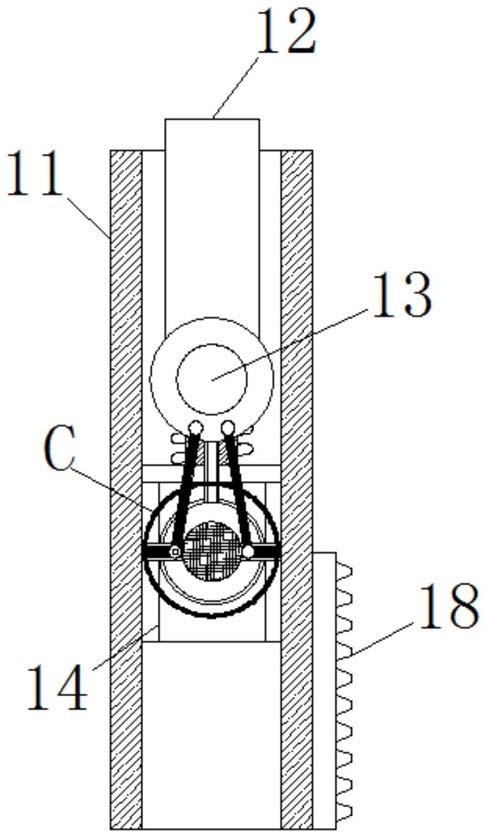

1.一种高效率化妆品玻璃瓶的清洗回收装置,包括主架(1),其特征在于:所述主架(1)内部的左右两端壁体上转动连接有螺旋杆(2),所述罗徐昂按(2)上端活动连接有清洗板(3),所述清洗板(3)内部的左右两端转动连接有转动轮(4),所述清洗板(3)的内部活动安装有传动链(5),所述清洗板(3)的内部活动安装有活动板(6),所述活动板(6)的内部转动连接有与传动链(5)相对应的齿轮(7),所述螺旋杆(2)的下端活动安装有承载板(8),所述承载板(8)的左右两端均开设有限位槽(9),所述承载板(8)的左右两端均固定活动铰接有与限位槽(9)相对应的限位杆(10),所述主架(1)内部底端的左右两端壁体上固定安装有固定板(11),所述固定板(11)的内部滑动连接有接触杆(12),所述接触杆(12)的下端滑动连接有滚动轮(13),所述固定板(11)内部的下端固定安装有固定框(14),所述固定框(14)的内部固定安装有横板(15),所述横板(15)与滚动轮(13)之间活动安装有滑动杆(16),所述固定框(14)的内部固定安装有气囊(17)。

2.根据权利要求1所述的一种高效率化妆品玻璃瓶的清洗回收装置,其特征在于:所述转动轮(4)与螺旋杆(2)的连接关系为啮合连接,转动轮(4)与传动链(5)的连接关系为啮合连接。

3.根据权利要求1所述的一种高效率化妆品玻璃瓶的清洗回收装置,其特征在于:所述齿轮(7)的下端固定安装有清洗刷,清洗刷与活动板(6)的连接关系为转动连接。

4.根据权利要求1所述的一种高效率化妆品玻璃瓶的清洗回收装置,其特征在于:所述承载板(8)的左右两端均固定安装有与螺旋杆(2)相对应的移动块,两个移动块之间转动连接有转动板,移动块的内部开设有移动槽,限位杆(10)与移动槽的连接关系为滑动连接。

5.根据权利要求1所述的一种高效率化妆品玻璃瓶的清洗回收装置,其特征在于:所述限位杆(10)的相背面上固定安装气筒,气筒与气囊(17)为连通设计。

6.根据权利要求1所述的一种高效率化妆品玻璃瓶的清洗回收装置,其特征在于:所述固定板(11)的后端的底部固定安装有齿板(18),承载板(8)的左右两端固定安装有与齿板(18)相对应的翻转轮。

7.根据权利要求1所述的一种高效率化妆品玻璃瓶的清洗回收装置,其特征在于:所述滑动杆(16)分别设计安装在气囊(17)的前后两端,且与气囊(17)的连接关系为紧密连接。

8.根据权利要求1所述的一种高效率化妆品玻璃瓶的清洗回收装置,其特征在于:所述气囊(17)的上端固定安装有通气管,主架(1)内部的底端固定安装有驱动装置,驱动装置的上端与螺旋杆(2)之间固定安装有锥形齿轮组。
