专利号: 2020108698619
申请人: 常州机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种万向节滑动叉车床夹具,其特征在于,包括:

基座(1);

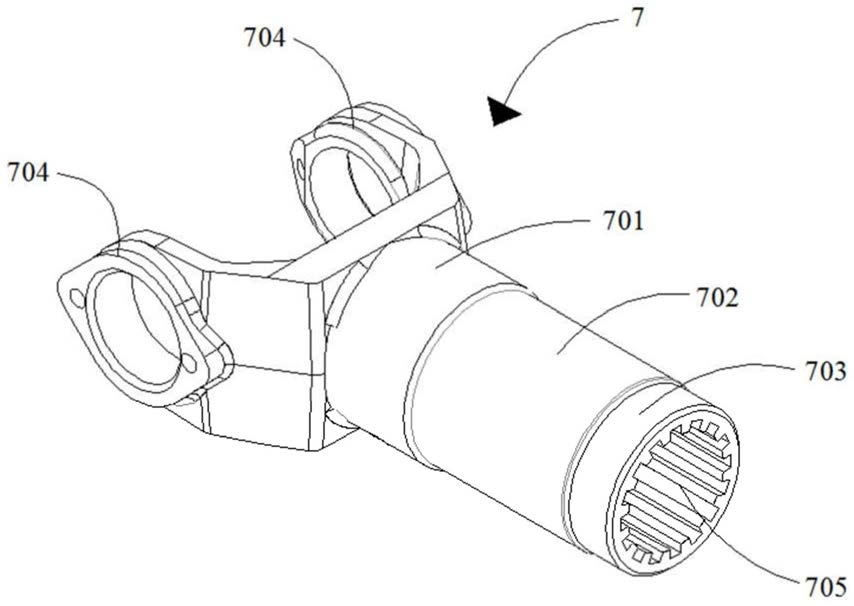

第一定位组件(2),所述第一定位组件(2)与所述基座(1)固定,并以工件(7)的两个叉部(704)的径向外侧为第一定位面(8)定位工件(7);

第二定位组件(3),所述第二定位组件(3)与所述基座(1)固定,并以工件(7)的第一级外圆(701)的径向外侧为第二定位面(9)定位工件(7);

第一压紧组件(4),所述第一压紧组件(4)与所述基座(1)活动连接,第一压紧组件(4)伸入两个所述叉部(704)的中心、并与所述第一定位组件(2)共同压紧所述叉部(704);

第二压紧组件(5),所述第二压紧组件(5)与所述基座(1)活动连接,第二压紧组件(5)与所述第二定位组件(3)共同压紧所述第一级外圆(701);

所述第一定位面(8)的中心轴与所述第二定位面(9)的中心轴垂直,且所述第二定位组件(3)使工件(7)的螺纹孔(705)中心轴位于两个叉部(704)的对称面上。

2.根据权利要求1所述的万向节滑动叉车床夹具,其特征在于:所述第一定位组件(2)包括两个分别支撑两个所述叉部(704)的第一V型块(201)。

3.根据权利要求1所述的万向节滑动叉车床夹具,其特征在于:所述第二定位组件(3)包括支撑所述第一级外圆(701)的第二V型块(301)。

4.根据权利要求2所述的万向节滑动叉车床夹具,其特征在于:所述第一压紧组件(4)包括压板(401)、支撑杆(402)、螺柱(403)、弹簧(404)和螺母(405),所述支撑杆(402)的一端与基座(1)固定、另一端抵在所述压板(401)的下端面,所述压板(401)适于压向所述叉部(704)的内表面,所述螺柱(403)穿过所述压板(401)与所述基座(1)螺纹连接,所述弹簧(404)轴向限位于所述基座(1)和所述压板(401)之间,所述螺母(405)与所述螺柱(403)螺纹连接、并压在所述压板(401)的上端面。

5.根据权利要求4所述的万向节滑动叉车床夹具,其特征在于:所述压板(401)上设有适于所述螺柱(403)穿过的腰型孔(4011)。

6.根据权利要求4所述的万向节滑动叉车床夹具,其特征在于:所述压板(401)的下端面具有沿所述叉部(704)的中心轴方向延伸的滑槽(4012),所述支撑杆(402)抵在所述滑槽(4012)内。

7.根据权利要求1所述的万向节滑动叉车床夹具,其特征在于:所述第二压紧组件(5)包括压块(501)和螺钉(502),所述螺钉(502)与所述基座(1)螺纹连接、并抵在所述压块(501)的一端,所述压块(501)的另一端与所述第一级外圆(701)贴合。

8.根据权利要求7所述的万向节滑动叉车床夹具,其特征在于:所述螺钉(502)上朝向所述压块(501)的一端设有橡胶垫(503)。

9.根据权利要求2所述的万向节滑动叉车床夹具,其特征在于:所述基座(1)为圆形板,两个所述第一V型块(201)位于所述基座(1)的圆心两侧,位于两个所述第一V型块(201)同一侧的所述基座(1)上固定有连接板(102),所述第二定位组件(3)和第二压紧组件(5)与所述连接板(102)连接。

10.根据权利要求9所述的万向节滑动叉车床夹具,其特征在于:位于两个所述第一V型块(201)的另一侧的所述基座(1)上还固定有配重块(6)。
