专利号: 2020108702830
申请人: 齐铎
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

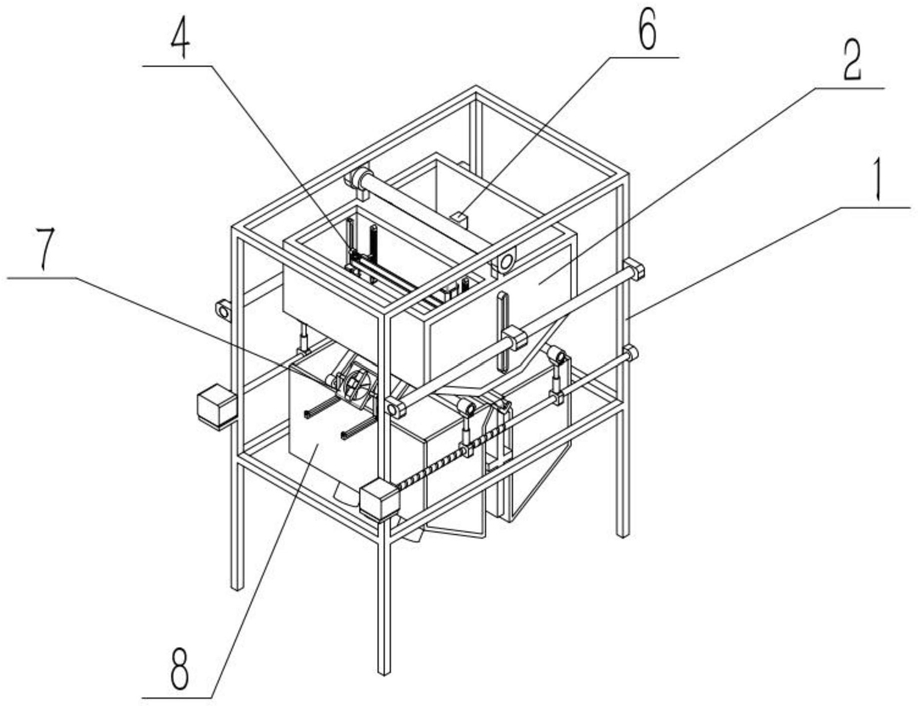

1.一种沐浴露加工系统,包括主体框架(1)、导流箱体(2)、精导流机构(3)、精疏通机构(4)、粗导流机构(5)、粗疏通机构(6)、开合机构(7)和流出箱体(8),其特征在于:所述导流箱体(2)连接在主体框架(1)上端,精导流机构(3)连接在导流箱体(2)下端的后端,粗导流机构(5)连接在导流箱体(2)下端的前端,精疏通机构(4)连接在导流箱体(2)内部的后端,粗疏通机构(6)连接在导流箱体(2)内部的前端,流出箱体(8)设置有两个,两个流出箱体(8)连接在主体框架(1)下端的前后两端,每个流出箱体(8)的上端均连接一个开合机构(7);

所述主体框架(1)包括框架(101)、凸块(102)、上滑杆(103)、螺纹杆(104)、隔片(105)和条杆(106),凸块(102)设置有两个,两个凸块(102)固定连接在框架(101)上侧的左右两端,上滑杆(103)设置有两个,两个上滑杆(103)固定连接在上侧的左右两端,螺纹杆(104)设置有两个,两个螺纹杆(104)转动连接在框架(101)下端的左右两端,隔片(105)固定连接在框架(101)下端的中部,隔片(105)上端的前后两端分别固定连接有一个条杆(106);

所述导流箱体(2)包括箱体(201)、主滑杆(202)、侧条板(203)、侧凸块(204)、条形块(205)、上限位条(206)、圆孔(207)、底板(208)和条孔(209),主滑杆(202)转动连接在箱体(201)上端,主滑杆(202)左右两端分别固定连接在两个凸块(102)内,箱体(201)左右两端分别固定连接一个侧条板(203),每个侧条板(203)外端均滑动连接一个侧凸块(204),条形块(205)设置有是三个,两个条形块(205)分别固定连接在箱体(201)中部后端左右两端,另一个条形块(205)固定连接在箱体(201)中部的前端,底板(208)设置有两个,两个底板(208)分别固定连接在箱体(201)内部下端的前后两端,底板(208)左右两端的上侧均设置有一个条孔(209),上限位条(206)设置有两个,两个上限位条(206)分别固定连接在底板(208)左右两端,两个上滑杆(103)分别滑动连接在两个侧凸块(204)内,圆孔(207)设置在箱体(201)下端的前后两侧。

2.根据权利要求1所述的一种沐浴露加工系统,其特征在于:所述精导流机构(3)包括第一开合板(301)、第一滑杆(302)、精导流板(303)、第一转动杆(304)、第一立杆(305)和第一底凸座(306),第一滑杆(302)固定连接在第一开合板(301)上端,第一滑杆(302)两端转动连接在位于后端的圆孔(207)内,精导流板(303)转动连接在第一开合板(301)下端,第一转动杆(304)固定连接在精导流板(303)上端,第一立杆(305)设置有两个,两个第一立杆(305)分别转动连接在第一转动杆(304)左右两端,第一底凸座(306)设置有两个,两个第一底凸座(306)分别固定连接在第一开合板(301)下端的左右两端,第一转动杆(304)左右两端分别滑动连接在位于后端的两个条孔(209)内。

3.根据权利要求2所述的一种沐浴露加工系统,其特征在于:所述精疏通机构(4)包括第一限位杆(401)、第一转动座(402)、小机座(403)、第一电机(404)、精疏通杆(405)和皮带(406),第一转动座(402)设置有两个,两个第一转动座(402)分别固定连接在第一限位杆(401)左右两端,小机座(403)固定连接在位于左端的第一转动座(402)上端,每个第一转动座(402)前端均转动连接一个精疏通杆(405),第一电机(404)固定连接在小机座(403)上端,位于左端的精疏通杆(405)通过联轴器与第一电机(404)固定连接,两个精疏通杆(405)通过皮带(406)传动连接,第一限位杆(401)的左右两端分别转动连接在两个第一立杆(305)上端,第一限位杆(401)的左右两端分别滑动连接在位于后端的两个上限位条(206)上,两个第一转动座(402)后端分别滑动连接在位于后端的两个条形块(205)内。

4.根据权利要求3所述的一种沐浴露加工系统,其特征在于:所述粗导流机构(5)包括第二开合板(501)、第二滑杆(502)、粗导流板(503)、第二转动杆(504)、第二立杆(505)和第二底凸座(506),第二滑杆(502)固定连接在第二开合板(501)上端,第二滑杆(502)的左右两端分别转动连接在位于前端的圆孔(207)内,粗导流板(503)转动连接在第二开合板(501)下端,第二转动杆(504)转动连接在粗导流板(503)上端,第二立杆(505)设置有两个,两个第二立杆(505)分别转动连接在第二转动杆(504)左右两端,第二转动杆(504)左右两端分别滑动连接在位于前端的底板(208)的左右两端,第二底凸座(506)设置有两个,两个第二底凸座(506)分别固定连接在第二开合板(501)下端的左右两端。

5.根据权利要求4所述的一种沐浴露加工系统,其特征在于:所述粗疏通机构(6)包括第二限位杆(601)、第二转动座(602)、大机座(603)、第二电机(604)和粗疏通杆(605),第二转动座(602)固定连接在第二限位杆(601)中部,大机座(603)固定连接在第二转动座(602)上端,第二电机(604)固定连接在大机座(603)上端,粗疏通杆(605)通过联轴器与第二电机(604)固定连接,粗疏通杆(605)转动连接在第二转动座(602)后端,第二限位杆(601)左右两端固定连接在两个第二立杆(505)上端,第二转动座(602)的前端滑动连接在位于前端的条形块(205)内。

6.根据权利要求5所述的一种沐浴露加工系统,其特征在于:所述开合机构(7)包括主杆(701)、伸缩杆(702)、上旋转座(703)、下旋转座(704)、风机座(705)、风机(706)、滑动条(707)和控制板(708),上旋转座(703)设置有两个,两个上旋转座(703)分别固定连接在主杆(701)左右两端,每个上旋转座(703)下端均固定连接一个伸缩杆(702),每个伸缩杆(702)的下端均固定连接一个下旋转座(704),风机(706)固定连接在风机座(705)中部,滑动条(707)设置有两个,两个滑动条(707)分别转动连接在风机座(705)左右两端,控制板(708)设置有两个,每个滑动条(707)外端分别与两个控制板(708)下端转动连接,两个控制板(708)的上端分别转动连接在主杆(701)中部的左右两端,开合机构(7)设置有两个,一个主杆(701)的左右两端分别与两个第一底凸座(306)转动连接,另一个主杆(701)的左右两端分别与两个第二底凸座(506)转动连接,两个下旋转座(704)分别与两个螺纹杆(104)螺纹连接。

7.根据权利要求6所述的一种沐浴露加工系统,其特征在于:所述流出箱体(8)包括流出箱(801)、条滑动座(802)、条滑动杆(803)和圆滑孔(804),条滑动座(802)设置有两个,两个条滑动座(802)分别固定连接在流出箱(801)后端的左右两端,每个条滑动座(802)上端均固定连接一个条滑动杆(803),两个滑动条(707)下端分别滑动连接在两个条滑动杆(803)上,流出箱体(8)设置有两个,两个条杆(106)转动连接在两个圆滑孔(804)内。

8.根据权利要求7所述的一种沐浴露加工系统,其特征在于:该流出箱体(8)还包括流出管(805),所述的流出管(805)设置有三个,三个流出管(805)依次固定并连通在流出箱(801)下端。
