1.一种无卤阻燃增韧剂，其特征在于，结构式如式Ⅰ、式Ⅱ或式Ⅲ所示：其中，R1为甲基、乙基、苯基或苯氧基；R2为咪唑基、甲基咪唑基或苯基咪唑基；n为正整数。

2.制备如权利要求1所述的一种无卤阻燃增韧剂的方法，其特征在于，包括以下步骤：S1.将聚二元醇和三乙胺溶解于有机溶剂，得到混合液Ⅰ；

S2.将二氯代磷氧类化合物溶解于有机溶剂，得到混合液Ⅱ；

S3.将所述混合液Ⅱ滴加至混合液Ⅰ中，在0～25℃下反应0.5～1h，得到反应液Ⅰ；

S4.将咪唑类化合物溶解于有机溶剂，得到混合液Ⅲ；

S5.将所述混合液Ⅲ与反应液Ⅰ混合，在50～80℃下冷凝回流反应12～24h，冷却至室温，得到反应液Ⅱ；

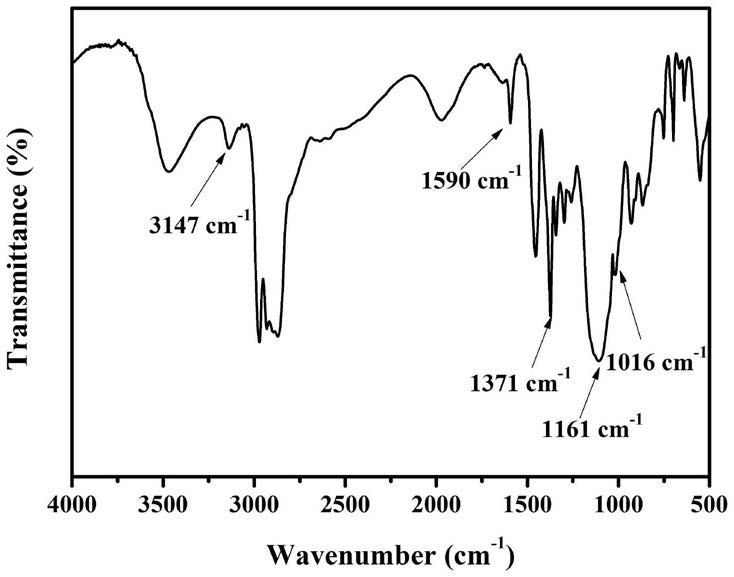

S6.所述反应液Ⅱ经纯化处理，得到所述无卤阻燃增韧剂。

3.根据权利要求2所述的方法，其特征在于，所述二氯代磷氧类化合物包括苯膦酰二氯、二氯磷酸苯酯和二氯磷酸乙酯中的一种。

4.根据权利要求2所述的方法，其特征在于，所述聚二元醇包括聚乙二醇、聚丙二醇和聚丁二醇中的一种。

5.根据权利要求2所述的方法，其特征在于，所述咪唑类化合物包括咪唑、2-甲基咪唑和2-苯基咪唑中的一种。

6.根据权利要求2～5任一项所述的方法，其特征在于，所述二氯代磷氧类化合物、聚二元醇、三乙胺与咪唑类化合物的摩尔比为1～2:1:2～4:0.5～2。

7.根据权利要求2所述的方法，其特征在于，所述有机溶剂包括四氢呋喃和三氯甲烷中的一种。

8.根据权利要求2所述的方法，其特征在于，S6中，所述纯化处理是对所述反应液Ⅱ进行抽滤和洗涤，并对得到的滤液进行旋转蒸馏，最后收集馏分，即得。

9.如权利要求1所述的一种无卤阻燃增韧剂在制备环氧树脂复合材料中的应用。

10.根据权利要求9所述的应用，其特征在于，包括以下步骤：S1.取所述无卤阻燃增韧剂、环氧树脂和固化剂混合，在真空条件下机械搅拌，得到中间产物；

S2.将所述中间产物倒入模具中，根据程序升温模式进行固化反应，待反应完毕后冷却至室温，得到所述环氧树脂复合材料。
