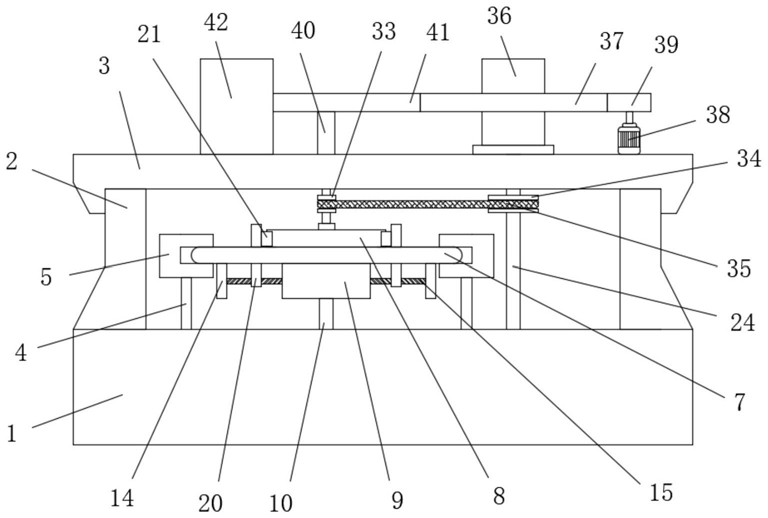

1.一种可旋转的齿轮加工打磨装置,包括底座(1),底座(1)为中空结构,所述底座(1)的顶部外壁两侧对称固定连接有两个竖板(2),两个竖板(2)的顶部固定连接有同一个顶板(3),其特征在于,所述底座(1)的内部固定连接有四个升降气缸(4),且四个升降气缸(4)呈正方形排列,四个升降气缸(4)的顶端均延伸至底座(1)的上方并均固定连接有升降块(5),四个升降块(5)相互靠近的一侧均设有凹槽(6),四个凹槽(6)内滑动连接有同一个圆板(7),圆板(7)的顶部圆心位置活动放置有加工齿轮(8),圆板(7)的顶部圆心位置设有圆形槽(22),圆板(7)上对称设有两组用于夹紧加工齿轮(8)的夹紧组件,圆板(7)的底部圆心位置固定连接有方形块(9),且方形块(9)为中空结构,方形块(9)的内部对称设有两组用于分别驱动两组夹紧组件的驱动组件,方形块(9)的底部外壁设有旋转组件;
所述顶板(3)的顶部一侧固定连接有驱动电机(23),驱动电机(23)的输出轴上固定连接有第一转杆(24),第一转杆(24)的底端延伸至底座(1)的内部并与底座(1)的底部内壁转动连接,且旋转组件与第一转杆(24)传动连接,顶板(3)的顶部开设有弧形孔(28),弧形孔(28)内对称固定连接有两个弧形滑杆(29),两个弧形滑杆(29)上滑动套设有同一个弧形滑块(30),弧形滑块(30)的底部转动连接有第二转杆(31),且第二转杆(31)与第一转杆(24)传动连接,第二转杆(31)的一侧固定套设有打磨辊(32),且打磨辊(32)的一侧位于加工齿轮(8)的内圈,顶板(3)的顶部设有用于调节打磨辊(32)的调节组件。
2.根据权利要求1所述的一种可旋转的齿轮加工打磨装置,其特征在于,所述旋转组件包括固定连接在方形块(9)底部外壁的滑杆(10),滑杆(10)的一侧延伸至底座(1)的内部并滑动套设有套筒(11),套筒(11)的底端与底座(1)的底部内壁转动连接。
3.根据权利要求2所述的一种可旋转的齿轮加工打磨装置,其特征在于,所述套筒(11)的内壁呈环形设有多个卡槽(12),滑杆(10)的一侧外壁呈环形设有多个卡条(13),且多个卡条(13)分别滑动连接在多个卡槽(12)内。
4.根据权利要求1所述的一种可旋转的齿轮加工打磨装置,其特征在于,两组所述夹紧组件包括对称开设在圆板(7)顶部两侧的移动孔(19),两个移动孔(19)的内壁均滑动连接有螺母板(20),两个螺母板(20)的两侧均分别延伸至圆板(7)的上下方,两个螺母板(20)相互靠近的一侧均固定连接有弧形块(21),且两个弧形块(21)分别与加工齿轮(8)的两侧活动夹紧配合。
5.根据权利要求1所述的一种可旋转的齿轮加工打磨装置,其特征在于,两组所述驱动组件包括分别贯穿转动连接在方形块(9)两侧的两个螺杆(15),两个螺杆(15)相互远离的一端均延伸至方形块(9)的外侧并转动连接有固定块(14),两个固定块(14)的顶部分别与圆板(7)的底部两侧固定连接,且两个螺母板(20)分别与两个螺杆(15)螺纹套设连接,两个螺杆(15)相互靠近的一端均延伸至方形块(9)的内部并固定套设有从动伞齿轮(16),方形块(9)的内部固定连接有第一伺服电机(17),第一伺服电机(17)的输出轴上固定套设有主动伞齿轮(18),且主动伞齿轮(18)分别与两个从动伞齿轮(16)相啮合。
6.根据权利要求2所述的一种可旋转的齿轮加工打磨装置,其特征在于,所述套筒(11)的一侧固定套设有第一大皮带轮(26),第一转杆(24)位于底座(1)内部的一侧固定套设有第一小皮带轮(25),第一小皮带轮(25)与第一大皮带轮(26)上传动连接有同一个第一皮带(27)。
7.根据权利要求1所述的一种可旋转的齿轮加工打磨装置,其特征在于,所述第二转杆(31)的一侧固定套设有第二小皮带轮(33),第一转杆(24)位于底座(1)上方的一侧固定套设有第二大皮带轮(34),第二大皮带轮(34)与第二小皮带轮(33)上传动连接有同一个第二皮带(35)。
8.根据权利要求1所述的一种可旋转的齿轮加工打磨装置,其特征在于,所述调节组件包括转动连接在顶板(3)顶部的转筒(36),且驱动电机(23)位于转筒(36)内,转筒(36)的外壁固定套设有外齿轮环(37),顶板(3)的顶部一侧固定连接有第二伺服电机(38),第二伺服电机(38)的输出轴上固定套设有小齿轮(39),且小齿轮(39)与外齿轮环(37)相啮合。
9.根据权利要求8所述的一种可旋转的齿轮加工打磨装置,其特征在于,所述弧形滑块(30)的顶部转动连接有第三转杆(40),第三转杆(40)的顶端固定连接有齿轮盘(41),且齿轮盘(41)与外齿轮环(37)相啮合,顶板(3)的顶部远离第二伺服电机(38)的一侧固定连接有弧形固定块(42),弧形固定块(42)的内壁设有内齿(43),且内齿(43)与齿轮盘(41)相啮合。
10.根据权利要求9所述的一种可旋转的齿轮加工打磨装置,其特征在于,所述弧形孔(28)、弧形滑杆(29)、弧形滑块(30)、外齿轮环(37)和弧形固定块(42)的圆心均以第一转杆(24)为圆心设置。
