专利号: 2020108728258
申请人: 斯燕方
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

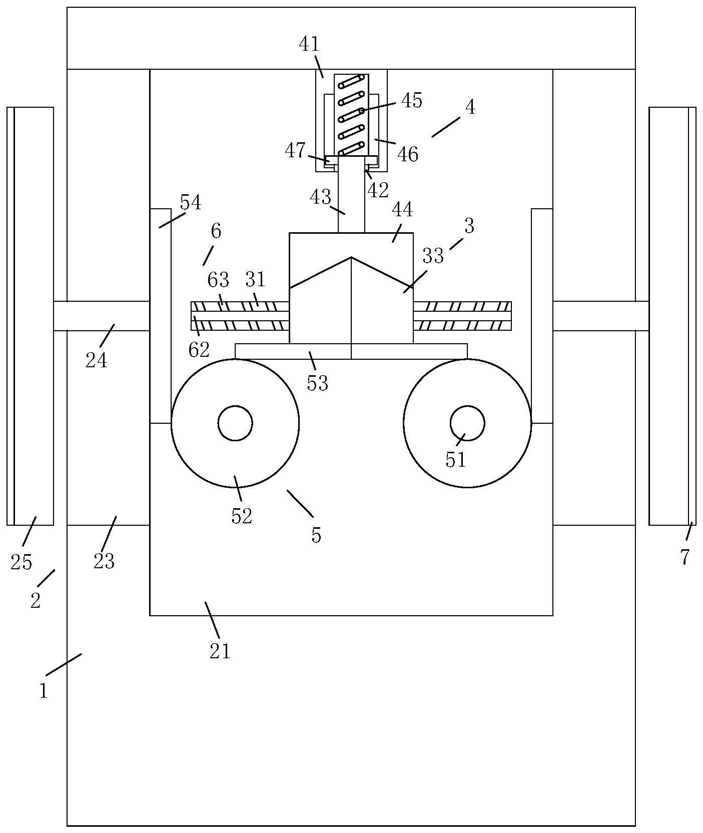

1.一种钥匙密码锁,包括一个安装座(1),其特征在于,所述安装座(1)的内部设置有一个防护机构(2),所述防护机构(2)的内部呈对称状设置有两个第一密封机构(3),位于两个所述第一密封机构(3)的上方设置有一个第二密封机构(4),位于两个第一密封机构(3)的正下方设置有两个传动机构(5),两个所述传动机构(5)均与防护机构(2)相连接,两个所述第二密封机构(4)的内部均设置有一个回弹机构(6)。

2.根据权利要求1所述的一种钥匙密码锁,其特征在于:所述防护机构(2)包括一个防护腔(21),所述防护腔(21)开设在安装座(1)的内部,所述防护腔(21)其中一侧腔壁的中心处贯穿开设有一个第一通孔(22),所述防护腔(21)的相对腔壁上呈对称状开设有两个滑孔(23),两个所述滑孔(23)内均滑动连接有一块连接块(24),两块所述连接块(24)相远离的一端分别贯穿对应滑孔(23)的孔口并向外延伸且共同固定连接有一个呈凹形设置的防护壳(25),两块所述连接块(24)相向的一端均延伸至防护腔(21)内,所述防护腔(21)远离第一通孔(22)一侧的腔壁上贯穿开设有一个钥匙安装孔(26)。

3.根据权利要求1所述的一种钥匙密码锁,其特征在于:两个所述第一密封机构(3)均包括一个T型滑槽(31),两个所述T型滑槽(31)呈平行状开设在防护腔(21)的一侧腔壁上,两个所述T型滑槽(31)内均滑动连接有一块T型滑块(32),两块所述T型滑块(32)的其中一端均贯穿对应T型滑槽(31)的槽口并延伸至防护腔(21)内,两块所述T型滑块(32)位于防护腔(21)内的一端均固定连接有一块第一密封块(33),两块所述第一密封块(33)的上表面均呈倾斜状设置。

4.根据权利要求1所述的一种钥匙密码锁,其特征在于:所述第二密封机构(4)包括一个固定座(41),所述固定座(41)固定连接在防护腔(21)的顶端腔壁上,所述固定座(41)的下表面开设有一个固定槽(42),所述固定槽(42)的内部滑动连接有一根固定杆(43),所述固定杆(43)的下端贯穿固定槽(43)的槽口并向下延伸且固定连接有一块第二密封块(44),所述第二密封块(44)的下表面呈倒V型设置,且所述第二密封块(44)的下表面与两块第一密封块(33)的上表面相抵,所述固定杆(43)的上端固定连接有一根第一弹簧(45),所述第一弹簧(45)的上端固定连接在固定槽(42)的槽底。

5.根据权利要求1所述的一种钥匙密码锁,其特征在于:两个所述传动机构(5)均包括一根安装杆(51),两根所述安装杆(51)均通过轴承转动连接在防护腔(21)的相对腔壁上,两根所述安装杆(51)的杆壁上均固定套接有一个传动齿轮(52),两个所述传动齿轮(52)上均啮合连接有一个第一卡齿(53),两个所述第一卡齿(53)分别固定连接在两块第一密封块(33)的下表面,两个所述传动齿轮(52)上均啮合连接有一个第二卡齿(54),两个所述第二卡齿(54)分别固定连接在两块连接块(24)位于防护腔(21)内的一端。

6.根据权利要求1所述的一种钥匙密码锁,其特征在于:两个所述回弹机构(6)均包括一个限位孔(61),两个所述限位孔(61)分别贯穿开设在两个T型滑块(32)上,两个所述限位孔(61)内均滑动连接有一根限位杆(62),两根所述限位杆(62)的两端分别贯穿对应限位孔(61)的两端孔口并向外延伸且固定连接在T型滑槽(31)的相对槽壁上,两根所述限位杆(62)的杆壁上均套设有一个第二弹簧(63),两个所述第二弹簧(63)的其中一端分别固定连接在两个T型滑槽(31)的对应槽壁上,两个所述第二弹簧(63)的零一端分别固定连接在两块T型滑块(32)的对应侧壁上。

7.根据权利要求4所述的一种钥匙密码锁,其特征在于:所述固定槽(42)的相对槽壁上呈对称状开设有两个定位槽(46),两个所述定位槽(46)内均滑动连接有一块定位块(47),两块所述定位块(47)相向的一端分别贯穿对应定位槽(46)的槽口并延伸至固定槽(42)内,两块所述定位块(47)位于定位槽(42)内的一端分别固定连接在固定杆(43)的对应杆壁上。

8.根据权利要求2所述的一种钥匙密码锁,其特征在于:所述防护壳(25)的外侧壁上设置有一层防滑纹(7),且所述防护壳(25)活动套设在安装座(1)靠近顶端位置的侧壁外。
