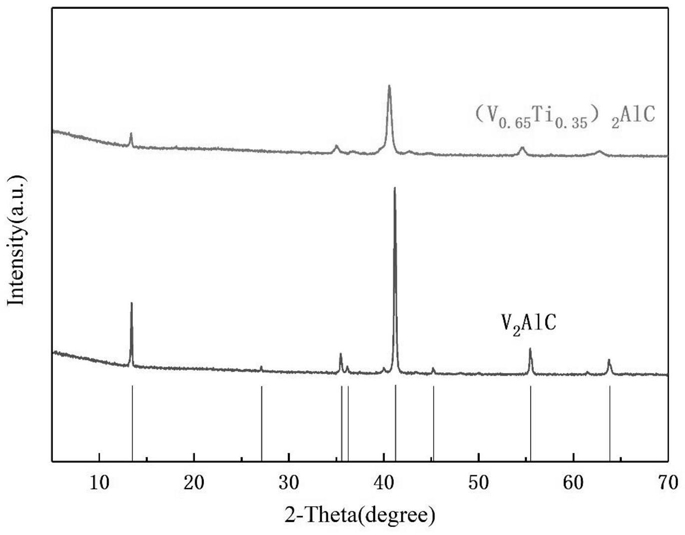

1.一种制备(V,Ti)2AlC亚微米片和纳米微粒的方法，其特征在于，包括如下步骤：(1)将干燥后的V粉、Ti粉、Al粉、Sn粉和C粉按照摩尔比(1.8～1):(0.2～1):(1～1.5):(0～0.35):(0.85～1.2)在球磨机中进行研磨混合，得到混合粉末；

(2)将混合粉末加入石墨坩埚中，在氩气气氛保护下进行高温自蔓延合成，得到(V,Ti)

2AlC MAX相材料；

(3)将(V,Ti)2AlC MAX相材料破碎、研磨，得到(V,Ti)2AlC粉末，加入到溶剂中进行溶剂超声；

(4)将步骤(3)超声后的溶液静置沉淀2-5天，取上层溶液进行离心，离心后得到的下层沉淀为(V,Ti)2AlC亚微米片，上层清液为(V,Ti)2AlC纳米微粒的胶体溶液。

2.如权利要求1所述制备(V,Ti)2AlC亚微米片和纳米微粒的方法，其特征在于，步骤(1)中，V粉、Ti粉、Al粉、Sn粉和C粉的摩尔比为1.3:0.7:1.15:0.12:1。

3.如权利要求1所述制备(V,Ti)2AlC亚微米片和纳米微粒的方法，其特征在于，步骤(1)中，研磨混合时，相对湿度控制为≤60％。

4.如权利要求1所述制备(V,Ti)2AlC亚微米片和纳米微粒的方法，其特征在于，步骤(2)中，所述高温自蔓延合成的温度为150～300℃，时间≤5min。

5.如权利要求1所述制备(V,Ti)2AlC亚微米片和纳米微粒的方法，其特征在于，步骤(2)中，高温自蔓延合成反应釜内氩气的气压控制在1.0～2.5个大气压。

6.如权利要求1所述制备(V,Ti)2AlC亚微米片和纳米微粒的方法，其特征在于，步骤(3)中，所述溶剂选自水、无水乙醇、丙酮、乙二醇、二甲基亚枫或N甲基吡咯烷酮中的任意一种。

7.如权利要求1所述制备(V,Ti)2AlC亚微米片和纳米微粒的方法，其特征在于，步骤(3)中，超声时，需要往溶剂中通入氩气作为保护气体，超声功率为100w，频率为40KHz。

8.如权利要求1至7任一项所述制备(V,Ti)2AlC亚微米片和纳米微粒的方法，其特征在于，步骤(4)中，离心转速为500～5000rpm，离心时间为0.5～3h。
