专利号: 2020108741267
申请人: 山西医科大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

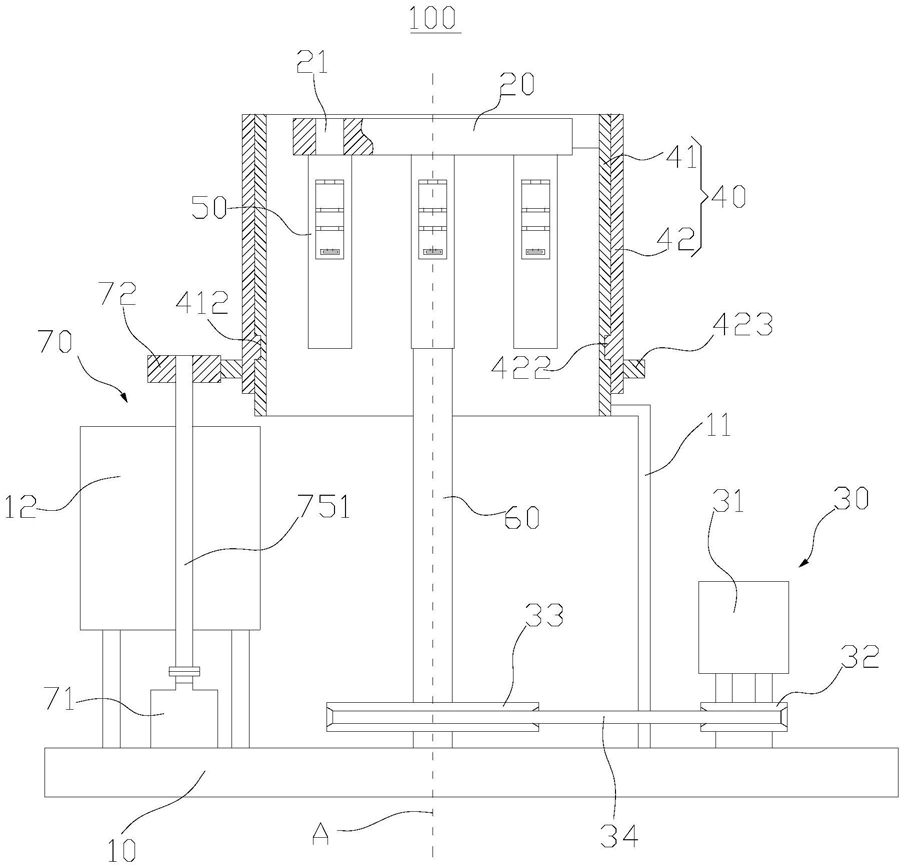

1.一种药物注射转台,其特征在于,包括:

底座;

转盘,绕竖轴线可转动地设置于所述底座的上方,所述转盘上设有贯通其上下表面的多个通过孔;

多个夹持组件,以所述竖轴线为中线周向间隔布置于所述转盘的底部,每个通过孔对应设置一个所述夹持组件,所述夹持组件用于夹持注射器,并用于带动所述注射器抽取位于所述转盘的顶部且与所述通过孔对齐的药瓶中的药液;

第一驱动机构,连接于所述转盘与所述底座之间,用于驱动所述转盘转动;以及第一辐射隔离罩,连接于所述底座并罩设于所述多个夹持组件的外侧。

2.根据权利要求1所述的药物注射转台,其特征在于,所述第一辐射隔离罩包括外筒体和内筒体;

所述内筒体固定于所述底座,所述内筒体上设有贯通其内外周壁的第一取出口;

所述外筒体可转动地套设于所述内筒体的外侧,所述外筒体上设有第二取出口;

所述外筒体相对所述内筒体转动能够使所述第二取出口与所述第一取出口对齐或错开。

3.根据权利要求2所述的药物注射转台,其特征在于,所述第一取出口贯通所述内筒体的上下两端;

所述第二取出口贯通所述外筒体的上下两端。

4.根据权利要求2所述的药物注射转台,其特征在于,所述外筒体的内周壁和所述外筒体的外周壁中一者设有环形卡凸,另一者设有环形凹槽;

所述环形卡凸卡于所述环形凹槽内。

5.根据权利要求2所述的药物注射转台,其特征在于,所述药物注射转台还包括第二驱动机构;

所述第二驱动机构用于驱动所述外筒体相对所述内筒体转动。

6.根据权利要求5所述的药物注射转台,其特征在于,所述药物注射转台还包括第二辐射隔离罩;

所述第二辐射隔离罩竖向可移动地设置于所述内筒体的内侧,所述第二辐射隔离罩具有罩设于所述多个夹持组件的外侧的第一位置和将所述多个夹持组件露出的第二位置;

所述第二驱动机构还用于驱动所述第二辐射隔离罩相对所述内筒体移动;

所述第二驱动机构被构造成使所述第二取出口与所述第一取出口错开时,所述第二辐射隔离罩位于所述第一位置;使所述第二取出口与所述第一取出口对齐时,所述第二辐射隔离罩位于所述第二位置。

7.根据权利要求6所述的药物注射转台,其特征在于,所述第二辐射隔离罩为上下两端开放的空心套筒。

8.根据权利要求6所述的药物注射转台,其特征在于,所述第二驱动机构包括驱动单元、第一齿轮、第二齿轮、齿条和传动机构;

所述外筒体上设有齿形部,所述第一齿轮与所述齿条啮合,所述第一齿轮与所述驱动单元通过所述传动机构传动连接;

所述齿条固定于所述第二辐射隔离罩,所述第二齿轮与所述齿条啮合,所述第二齿轮与所述驱动单元通过所述传动机构传动连接。

9.根据权利要求8所述的药物注射转台,其特征在于,所述底座上设有支撑体;

所述传动机构包括传动轴、蜗轮、蜗杆和传动组件;

所述传动轴、所述蜗轮和所述蜗杆均可转动地设置于所述支撑体,所述蜗轮与所述蜗杆啮合,所述传动轴和所述蜗杆均竖向布置,所述传动轴与所述蜗杆通过所述传动组件传动连接;

所述第一齿轮与所述驱动单元通过所述传动轴连接;

所述第二齿轮与所述蜗轮同轴固定。
