专利号: 2020108764216
申请人: 湖北秉正讯腾科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

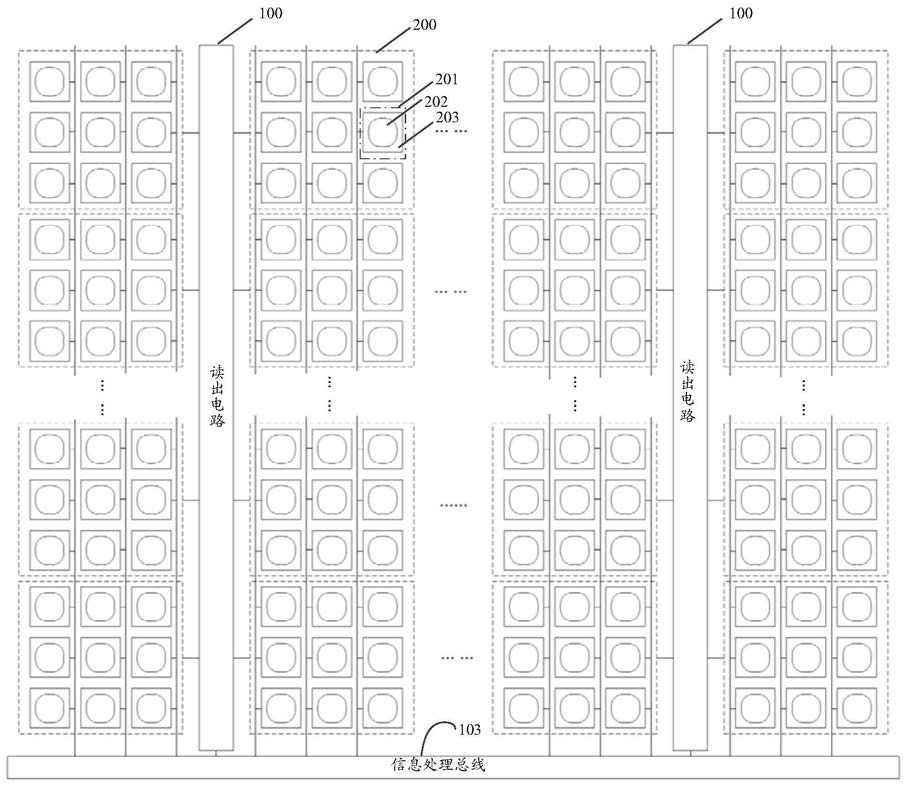

1.一种像素传感电路,其特征在于,所述像素传感电路包括:读出电路、及多个像素集群电路,所述像素集群电路中包括多个像素电路;所述读出电路的输入端和所述像素集群电路的输出端连接,所述读出电路的输出端和信息采集电路的输入端连接,其中,所述像素集群电路,用于采集感应信息并将所述感应信息转换为状态电信号;

所述读出电路,用于根据所述像素集群电路接收感应信息的先后顺序的优先级读出所述状态电信号,根据所述状态电信号获取所述像素集群电路的集群地址信息和像素分布信息,将所述集群地址信息和所述像素分布信息发送至信息采集电路,复位所述集群地址信息对应的像素集群电路。

2.如权利要求1所述的像素传感电路,其特征在于,所述像素电路包括感应电路和信号处理电路;所述感应电路的输出端和所述信号处理电路的输入端连接,所述信号处理电路的输出端和所述读出电路连接;其中,所述感应电路,用于接收外界发送的感应信息,并将所述感应信息转换为电信号发送给所述信号处理电路;

所述信号处理电路,用于接收所述电信号并将所述电信号转换为状态电信号;

所述读出电路,用于根据优先级统一读出所述像素集群电路中所有状态电信号。

3.如权利要求2所述的像素传感电路,其特征在于,所述读出电路包括总线开关电路、优先级编码电路及信息处理总线;所述总线开关电路的输入端和所述信号处理电路的输出端连接,所述总线开关电路的第一输出端和所述优先级编码电路连接,所述总线开关电路的第二输出端和所述信息处理总线的输入端连接,所述优先级编码电路的输出端和所述信息处理总线的输入端连接,所述信息处理总线的输出端和所述信号采集电路连接;其中,所述总线开关电路包括多个或门,所述总线开关电路中的或门和所述像素集群电路一一对应;所述或门用于接收对应的像素集群电路输出的状态电信号,并将所述状态电信号转换为集群地址信号发送至所述优先级编码电路;

所述优先级编码电路,用于根据优先级接收所述集群地址信号,并将所述集群地址信号转换为集群使能信号发送至所述总线开关电路;

所述总线开关电路,用于根据所述集群使能信号控制所述信息处理总线的开启,以使所述信息处理总线获取集群地址信息;

所述总线开关电路,还用于将所述状态电信号发送至所述信息处理总线;

所述信息处理总线,用于根据所述状态电信号获取像素分布信息,并将所述集群地址信息和所述像素分布信息发送至信息采集电路。

4.如权利要求3所述的像素传感电路,其特征在于,所述优先级编码电路,还用于在像素集群电路被读出后,根据读出顺序和所述集群地址信息对所述像素集群电路复位。

5.一种像素传感电路控制方法,其特征在于,所述像素传感电路控制方法基于如权利要求1~4任一项所述的像素传感电路,所述像素传感电路控制方法包括:像素集群电路采集感应信息并将所述感应信息转换为状态电信号;

读出电路根据所述像素集群电路接收感应信息的先后顺序的优先级读出所述状态电信号;

所述读出电路根据所述状态电信号获取所述像素集群电路的集群地址信息和像素分布信息,将所述集群地址信息和所述像素分布信息发送至信息采集电路;

所述读出电路复位所述集群地址信息对应的像素集群电路。

6.如权利要求5所述的像素传感电路控制方法,其特征在于,所述读出电路根据所述像素集群电路接收感应信息的先后顺序的优先级读出所述状态电信号的步骤,具体包括:所述感应电路,用于接收外界发送的感应信息,并将所述感应信息转换为电信号发送给所述信号处理电路;

所述信号处理电路,用于接收所述电信号并将所述电信号转换为状态电信号;

所述读出电路,用于根据优先级统一读出所述像素集群电路中所有状态电信号。

7.如权利要求6所述的像素传感电路控制方法,其特征在于,所述读出电路根据所述状态电信号获取所述像素集群电路的集群地址信息和像素分布信息,将所述集群地址信息和所述像素分布信息发送至信息采集电路的步骤,具体包括:所述或门接收对应的像素集群电路输出的状态电信号,并将所述状态电信号转换为集群地址信号发送至所述优先级编码电路;

所述优先级编码电路根据优先级接收所述集群地址信号,并将所述集群地址信号转换为集群使能信号发送至所述总线开关电路;

所述总线开关电路根据所述集群使能信号控制所述信息处理总线的开启,以使所述信息处理总线获取集群地址信息;

所述总线开关电路将所述状态电信号发送至所述信息处理总线;

所述信息处理总线根据所述状态电信号获取像素分布信息,并将所述集群地址信息和所述像素分布信息发送至信息采集电路。

8.如权利要求7所述的像素传感电路控制方法,其特征在于,所述读出电路复位所述集群地址信息对应的像素集群电路的步骤,具体包括:所述优先级编码电路在像素集群电路被读出后根据读出顺序和所述集群地址信息对所述像素集群电路复位。

9.一种芯片,其特征在于,所述芯片包括如权利要求1~4任一项所述的像素传感电路。

10.一种像素传感器,其特征在于,所述像素传感器包括如权利要求1~4任一项所述的像素传感电路,所述像素传感器运行时实现如权利要求5~8任一项所述的像素传感电路控制方法。
