专利号: 2020108770791
申请人: 河南城建学院
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

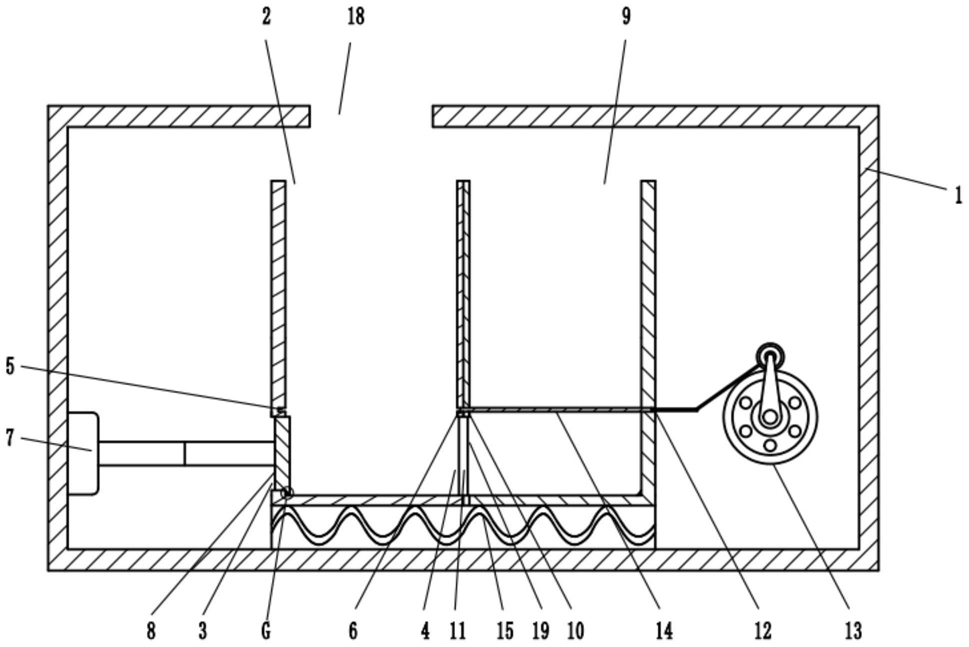

1.生物质燃烧炉,包括燃烧炉本体(1),其特征在于,还包括:

第一炉膛(2),为方形筒,竖直设于所述燃烧炉本体(1)内,且与所述燃烧炉本体(1)有间隙,左侧壁下端处具有第一通孔(3),所述第一通孔(3)紧邻所述第一炉膛(2)的前后侧壁,右侧壁具有第二通孔(4),所述第一通孔(3)与第二通孔(4)位置对应尺寸相等,所述第一炉膛(2)的前后及左侧内壁具有联通的第一滑槽(5),所述第一炉膛(2)的右侧壁具有第一连通孔(6),所述第一连通孔(6)与所述第一滑槽(5)位置对应,所述第一连通孔(6)的孔壁紧抵所述第一炉膛(2)的前后侧壁,所述第一滑槽(5)与所述第一连通孔(6)连通,所述第一炉膛(2)的下端面为网格状;

伸缩机构(7),垂直于所述燃烧炉本体(1)的轴向设于所述燃烧炉本体(1)与所述第一炉膛(2)之间,沿水平方向伸缩,固定端设于所述燃烧炉本体(1)上,伸缩端能够延伸出所述连通孔(3);

推板(8),竖直设置,与所述连通孔(3)的内尺寸配合,与所述伸缩机构(7)的伸缩端固连部分或全部始终位于所述第一炉膛(2)内;

第二炉膛(9),与所述第一炉膛(2)并排连接设置,且与所述第一炉膛(2)尺寸外形相同,左侧壁分别具有第三通孔(10)和第四通孔(19),所述第三通孔(10)和第四通孔(19)分别与所述第一连通孔(6)和第二通孔(4)的位置对应尺寸相同,前后内侧壁具有第二滑槽,所述第二滑槽与所述第一滑槽(5)位置对应,右侧壁具有第二连通孔(12),所述第二连通孔(12)与所述第二滑槽处于同一水平面,所述第二炉膛(9)的下端面为网格状;

推拉机构(13),设于所述燃烧炉本体(1)和第二炉膛(9)之间,活动端沿水平方向伸入或退出所述第二炉膛(9)内,固定端设于所述燃烧炉本体(1)内;

隔板(14),水平设于所述燃烧炉本体(1)内,右侧端固连于所述推拉机构(13)的活动端,前后侧端沿所述第二滑槽和第一滑槽(5)滑动,能够封闭所述第一炉膛(2)或第二炉膛(9);

挡板(11),上下端面与所述第二通孔(4)的上下内壁滑动连接,外侧端穿过所述燃烧炉本体(1)延伸出所述燃烧炉本体(1)之外,能够将所述第二通孔(4)封闭或敞开。

2.如权利要求1所述的生物质燃烧炉,其特征在于,所述伸缩机构(7)为液压缸,所述液压缸的伸缩端与所述推板(8)固连,固定端固定于所述燃烧炉本体(1)的左侧内壁。

3.如权利要求1所述的生物质燃烧炉,其特征在于,所述推拉机构(13)包括:

主动齿(131),通过转轴(132)与所述燃烧炉本体(1)的前后侧壁相铰接;

从动齿(133),与所述主动齿(131)相啮合;

连杆(134),一端与所述转轴(132)固连,另一端与所述从动齿(133)的中心相铰接;

推杆(135),第一端与所述从动齿(133)的中心相铰接;

推块(136),与所述推杆(135)的第二端相铰接,左侧端与所述隔板(14)固连。

4.如权利要求3所述的生物质燃烧炉,其特征在于,所述推拉机构(13)还包括动力机构,设于所述燃烧炉本体(1)上,输出端与所述转轴(132)轴连接,以使所述转轴(132)转动。

5.如权利要求1所述的生物质燃烧炉,其特征在于,所述燃烧炉本体(1)的底部固连有外形为波浪形的通风板(15),所述通风板(15)具有多个网格(151)。

6.如权利要求1所述的生物质燃烧炉,其特征在于,所述第一炉膛(2)的左侧内壁及第二炉膛(9)的右侧内壁下端具有弧形板(16),所述推板(8)的下端具有弧形结构(17),所述弧形结构(17)与弧形板(16)相匹配。

7.如权利要求1所述的生物质燃烧炉,其特征在于,所述推板(8)的下端面与所述第一炉膛(2)的内底壁滑动连接。
