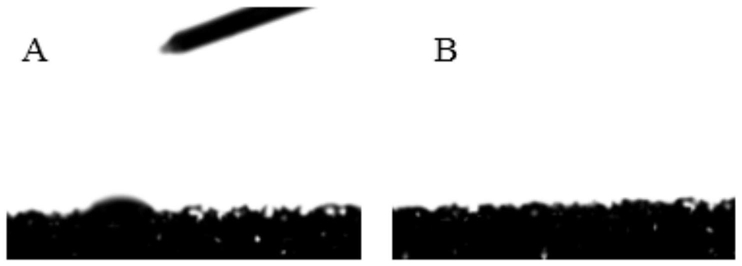

1.一种双亲性聚氨酯海绵的制备方法，其特征在于，所述方法为：将清洗后的聚氨酯海绵浸泡在海藻酸钠溶液中，之后将氯化钙溶液滴加至上述溶液中，其中，氯化钙和海藻酸钠的质量比为5 25:1，并在50 90℃下反应6 h，冷却后取出改性后的聚氨酯海绵，清洗、干燥~ ~

即可得到双亲性聚氨酯海绵，其中，所述海藻酸钠溶液的浓度为1.0 2.0 wt%，所述干燥的~

温度为45℃。

2.根据权利要求1所述的一种双亲性聚氨酯海绵的制备方法，其特征在于，所述氯化钙溶液的浓度为1.0 5.0 wt%。

~

3.根据权利要求1或2所述的一种双亲性聚氨酯海绵的制备方法，其特征在于，所述聚氨酯海绵和海藻酸钠的质量比为1:1 6。

~

4.根据权利要求1或2所述的一种双亲性聚氨酯海绵的制备方法，其特征在于，所述反应的温度为60℃。

5.根据权利要求3所述的一种双亲性聚氨酯海绵的制备方法，其特征在于，所述反应的温度为60℃。

6.权利要求1 5任一所述的一种双亲性聚氨酯海绵的制备方法制备得到的双亲性聚氨~

酯海绵。

7.包含权利要求6所述的双亲性聚氨酯海绵的清洁工具。

8.权利要求6所述的双亲性聚氨酯海绵在环境、化工和清洁领域的应用。
