专利号: 2020108839301
申请人: 赵广武
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

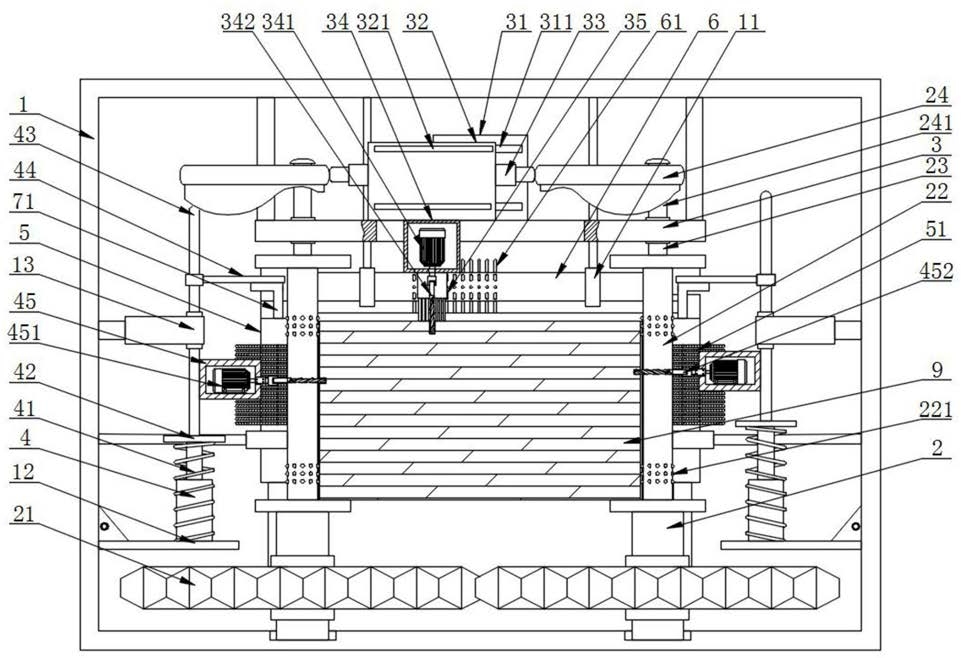

1.一种仿古建筑用的木头加工设备,包括固定框(1),其特征在于:所述固定框(1)的内腔底部通过轴承转动连接有两组呈对称设置的转轴(2),所述转轴(2)的轴壁上固定套装有大齿轮(21),两个所述大齿轮(21)啮合连接,所述转轴(2)的顶部固定连接有截面为工字形的输送辊(22),两个所述输送辊(22)之间设置有方块木(9),所述输送辊(22)的顶部固定连接有固定轴(23),所述固定轴(23)的杆壁顶端固定连接有凸轮(24),两个所述固定轴(23)的杆壁之间设置有位于凸轮(24)下方的顶板(3);

所述顶板(3)的顶部前后两侧均固定连接有固定块(31),两个所述固定块(31)之间滑动连接有滑块(32),所述滑块(32)的两侧顶部均固定连接有接触杆(33),所述接触杆(33)远离滑块(32)的端部与凸轮(24)的外周侧挤压接触,所述滑块(32)的底部固定连接有第一电机盒(34),所述顶板(3)的顶部贯穿开设有通孔,所述第一电机盒(34)活动设于通孔内,所述第一电机盒(34)的内部固定连接有第一电机(341),所述第一电机(341)的输出轴端固定连接有贯穿第一电机盒(34)底部的第一刀具(342),且所述第一刀具(342)的端部与方块木(9)的顶部挤压接触,所述第一电机盒(34)的底部后侧固定连接有第一连接杆(351),所述第一连接杆(351)远离第一电机盒(34)的一端固定连接有上毛刷(35),所述上毛刷(35)的刷毛端与方块木(9)的顶部挤压接触;

所述凸轮(24)的底部固定连接有环形凸起(241),所述固定框(1)的两侧内壁底部均固定连接有安装板(12),所述安装板(12)的顶部固定连接有伸缩杆(4),所述伸缩杆(4)的顶端固定连接有底板(42),所述伸缩杆(4)的杆壁外活动套装有第一弹簧(41),所述第一弹簧(41)的两端分别与安装板(12)的顶部以及底板(42)的底部固定连接,所述底板(42)的顶部固定连接有顶杆(43),所述顶杆(43)的顶部与环形凸起(241)挤压接触,所述顶杆(43)的杆壁上固定连接有第二电机盒(45),所述第二电机盒(45)的内部固定连接有第二电机(451),所述第二电机(451)的输出轴端固定连接有第二刀具(452),所述第二刀具(452)的端部贯穿第二电机盒(45)并与方块木(9)的侧面挤压接触,所述第二电机盒(45)的背侧固定连接第二连接杆(454),所述第二连接杆(454)远离第二电机盒(45)的一端固定连接有侧毛刷(453),所述侧毛刷(453)的刷毛端与方块木(9)的侧面挤压接触。

2.根据权利要求1所述的一种仿古建筑用的木头加工设备,其特征在于:所述固定框(1)的内腔底部通过轴承转动连接有两组呈对称分布的侧刷漆转筒(5),所述侧刷漆转筒(5)的筒壁底部固定套装有小齿轮(50),所述小齿轮(50)与大齿轮(21)啮合连接,所述侧刷漆转筒(5)的顶端固定连接有主动锥齿轮(52),所述固定框(1)的内腔顶部固定连接有两组呈对称分布的支撑吊杆(11),所述支撑吊杆(11)的底部通过轴承活动嵌装有上刷漆转筒(6),所述上刷漆转筒(6)的两端均固定连接有从动锥齿轮(62),所述从动锥齿轮(62)与主动锥齿轮(52)啮合连接。

3.根据权利要求2所述的一种仿古建筑用的木头加工设备,其特征在于:所述侧刷漆转筒(5)和上刷漆转筒(6)均为中空结构构件,所述侧刷漆转筒(5)的内腔侧壁之间固定连接有呈上下分布的第一隔板(57)和第二隔板(58),所述第一隔板(57)和第二隔板(58)之间形成有存漆腔(53),所述侧刷漆转筒(5)筒壁上正对于存漆腔(53)的位置处贯穿安装有密封塞(55),所述第二隔板(58)的底部中心位置处贯穿开设有通槽(581),所述侧刷漆转筒(5)的内腔固定安装有位于第二隔板(58)下方的锥形块(56),所述侧刷漆转筒(5)正对于锥形块(56)的筒壁上贯穿开设有若干组均匀分布的第一通孔(54),所述侧刷漆转筒(5)的筒壁上固定安装有若干组均匀分布在第一通孔(54)周围的第一刷毛(51),且所述第一刷毛(51)与侧毛刷(453)水平设置,所述上刷漆转筒(6)的筒壁上贯穿开设有若干组第二通孔(63),所述上刷漆转筒(6)的筒壁上固定安装若干组有位于第二通孔(63)周围的第二刷毛(61),且所述第二刷毛(61)与上毛刷(35)同一轴线设置,且所述第一刷毛(51)和第二刷毛(61)均与方块木(9)的表面挤压接触。

4.根据权利要求3所述的一种仿古建筑用的木头加工设备,其特征在于:所述侧刷漆转筒(5)的内侧壁之间卡合连接有顶盖(59),所述顶盖(59)的顶部贯穿安装有L形结构的受压杆(71),且所述受压杆(71)的一端延伸至侧刷漆转筒(5)外,所述受压杆(71)的底端固定连接有活动杆(7),所述活动杆(7)活动贯穿第一隔板(57),且所述活动杆(7)的杆壁上一体成型有限位肩(72),所述限位肩(72)的底部与第一隔板(57)的顶部之间固定连接有第二弹簧(73),且所述第二弹簧(73)活动套装在活动杆(7)的杆壁上,所述活动杆(7)位于存漆腔(53)内的杆壁上固定套装有橡胶密封套(74),所述橡胶密封套(74)与通槽(581)配合设置,所述活动杆(7)的底端固定连接有密封板(75),所述密封板(75)与通槽(581)配合设置。

5.根据权利要求4所述的一种仿古建筑用的木头加工设备,其特征在于:所述顶杆(43)的杆壁上固定套装有压杆(44),所述压杆(44)远离顶杆(43)的一端与受压杆(71)延伸至侧刷漆转筒(5)外的端部挤压接触。

6.根据权利要求1所述的一种仿古建筑用的木头加工设备,其特征在于:所述转轴(2)的筒壁底部和顶部均一体成型有呈环形设置的凸起(221),所述凸起(221)与方块木(9)的侧面挤压接触。

7.根据权利要求1所述的一种仿古建筑用的木头加工设备,其特征在于:所述固定块(31)靠近滑块(32)的一侧开设有两组对称分布的滑槽(311),所述滑块(32)靠近固定块(31)的两侧均固定连接有配合凸块(321),且所述配合凸块(321)滑动设于滑槽(311)内。

8.根据权利要求1所述的一种仿古建筑用的木头加工设备,其特征在于:所述固定框(1)的两内壁上均固定连接有支撑套(13),所述支撑套(13)远离固定框(1)的一端活动套装在顶杆(43)的杆壁上,两个所述凸轮(24)呈错位设置。
