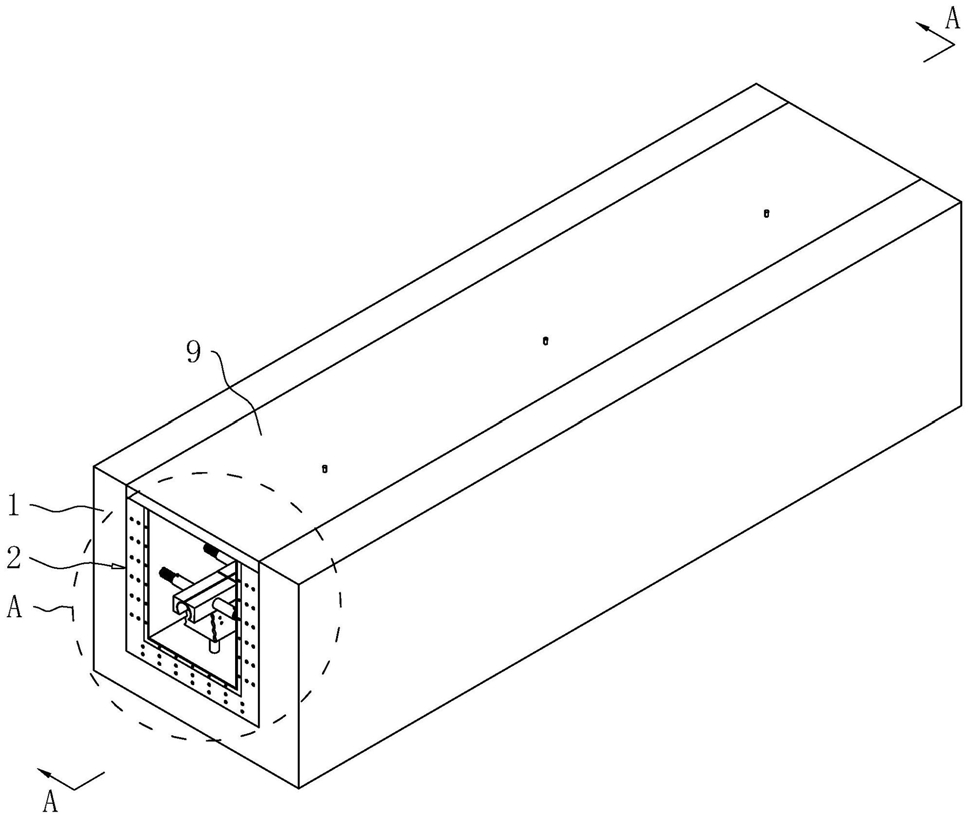

1.一种直埋电缆敷设方法,其特征在于,包括以下步骤:步骤S1:根据场地条件和计算分析,规划电缆路径,在地面层(1)的表面开挖槽沟(2);
步骤S2:在槽沟(2)的沟底壁和两侧沟壁铺设碎石垫层(3),在碎石垫层(3)的表面浇筑混凝土防水抹面层(4),形成电缆沟(5);
步骤S3:根据规划的电缆路径,在电缆沟(5)的沟底壁依次安装若干个排水箱(6),排水箱(6)侧壁与电缆沟(5)的沟壁之间围合形成有蓄排水空间(7),蓄排水空间(7)内的水通过排水箱(6)侧壁上的渗水孔(8)渗入排水箱(6)内部进行收集;
步骤S4:沿着规划的电缆路径,将电缆牵引排水箱(6)的顶部并固定;
步骤S5:沿着规划的电缆路径,在电缆沟(5)的上方盖设水泥盖板(9),直至将电缆沟(5)封闭;
步骤S6:回填电缆沟(5),完成直埋电缆敷设;
所述步骤S2中的电缆沟(5)的沟底壁且自身长度方向预埋有若干竖直筋(10),所述排水箱(6)的下表面且沿自身长度方向焊接设有若干连接套管(11),若干所述连接套管(11)与若干竖直筋(10)一一对应,所述连接套管(11)套接在竖直筋(10)上,所述排水箱(6)的顶部且沿自身长度方向设有用于承托电缆的弧形凹槽(12),所述排水箱(6)的两侧壁均向电缆沟(5)的沟底壁倾斜设有波浪导流面(13)。
2.根据权利要求1所述的一种直埋电缆敷设方法,其特征在于:所述步骤S2中的碎石垫层(3)包括由靠近槽沟(2)沟壁一侧向远离槽沟(2)沟壁一侧依次排布的青石子碎石层(31)、花岗岩碎石层(32)以及鹅卵石层(33),所述青石子碎石层(31)中相邻石子之间的间隙>花岗岩碎石层(32)中相邻石子之间的间隙>鹅卵石层(33)中相邻石子之间的间隙。
3.根据权利要求2所述的一种直埋电缆敷设方法,其特征在于:所述青石子碎石层(31)和花岗岩碎石层(32)之间、花岗岩碎石层(32)和鹅卵石层(33)之间、鹅卵石层(33)和混凝土防水抹面层(4)之间均设有钢筋网(34),位于所述槽沟(2)两侧沟壁上的碎石垫层(3)中的钢筋网(34)分别与位于槽沟(2)沟底壁上的碎石垫层(3)中的钢筋网(34)焊接连接。
4.根据权利要求1所述的一种直埋电缆敷设方法,其特征在于:所述排水箱(6)内设有集水腔(14),所述集水腔(14)内设置有排水管道(15),所述渗水孔(8)分别均布设置在排水箱(6)的两侧壁、弧形凹槽(12)的槽壁,所述渗水孔(8)内穿设有导流管(16)并伸入集水腔(14)内,所述导流管(16)呈倾斜态设置,所述导流管(16)的较低一端与排水管道(15)相连通,所述导流管(16)的较高一端与渗水孔(8)相连。
5.根据权利要求4所述的一种直埋电缆敷设方法,其特征在于:若干所述连接套管(11)的高度尺寸沿电缆敷设方向逐次递减,所述排水管道(15)呈倾斜态设置,所述水泥盖板(9)的侧壁设有抽水孔,所述水泥盖板(9)的底部设有与抽水孔相连的三通管(18),所述三通管(18)的其中一个支管伸入其中一个排水箱(6)内,所述三通管(18)的另一个支管伸入另一个排水箱(6)内,所述三通管(18)的支管与排水管道(15)相连通。
6.根据权利要求1所述的一种直埋电缆敷设方法,其特征在于:所述步骤S2中的电缆沟(5)的两侧沟壁均预埋有若干水平筋(19),若干所述水平筋(19)均沿电缆沟(5)的长度方向等间距排列,所述水平筋(19)的长度方向垂直于排水箱(6)的长度方向,位于所述电缆沟(5)两侧沟壁上的水平筋(19)相对,两个所述水平筋(19)的相对一端均设有用于将电缆固定在弧形凹槽(12)内的防水定位组件(20)。
7.根据权利要求6所述的一种直埋电缆敷设方法,其特征在于:所述防水定位组件(20)包括两相对设置的弧形块(201)、胶粘设置在弧形块(201)内弧壁上的橡胶垫(202)、与弧形块(201)背向橡胶垫(202)侧壁相连的伸缩套筒(203)以及套设在水平筋(19)上的第一弹簧(204),所述第一弹簧(204)的一端与电缆沟(5)的沟侧壁相连,所述第一弹簧(204)的另一端与伸缩套筒(203)相连,所述伸缩套筒(203)滑移套设在水平筋(19)上,所述伸缩套筒(203)内设有锁紧件(21)与水平筋(19)的侧壁相连。
8.根据权利要求7所述的一种直埋电缆敷设方法,其特征在于:所述锁紧件(21)包括固定在水平筋(19)侧壁上的第一锯齿板(211)、与第一锯齿板(211)啮合的第二锯齿板(212)、与第二锯齿板(212)的侧壁相连的支杆(213)以及套设在支杆(213)上的第二弹簧(214),所述第二锯齿板(212)的长度小于第一锯齿板(211)的长度,所述伸缩套筒(203)的侧壁设有通孔(215),所述支杆(213)远离第二锯齿板(212)的一端穿过通孔(215)并连接有限位板(216),所述第二弹簧(214)的一端与伸缩套筒(203)的外壁相连,所述第二弹簧(214)的另一端与限位板(216)相连。
9.根据权利要求7所述的一种直埋电缆敷设方法,其特征在于:所述伸缩套筒(203)的内壁且沿自身轴向设有燕尾槽(23),所述水平筋(19)的侧壁设有在燕尾槽(23)内滑移的燕尾块(22)。
