专利号: 2020108875774
申请人: 郑妙才
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

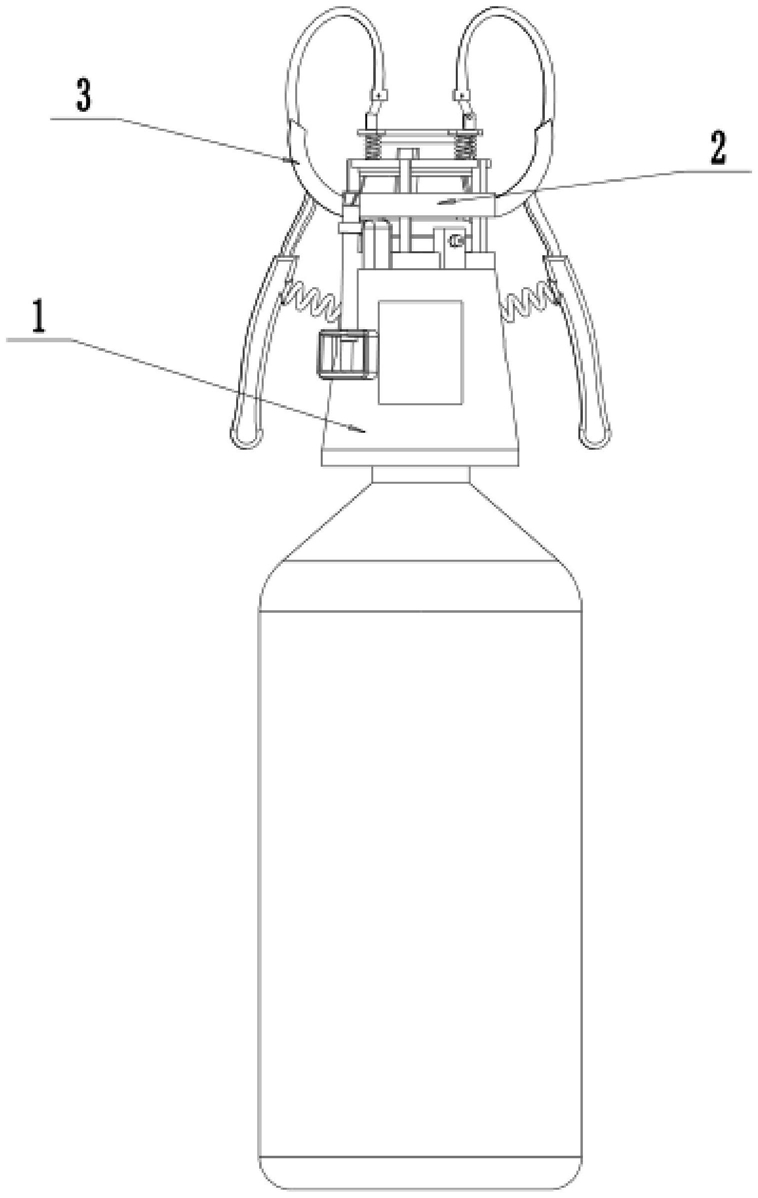

1.一种防划伤酒起子,其特征在于,包括:底托(1)、开塞装置(2)、提拉装置(3);

所述的底托(1)包括:瓶颈套(101)、开包装机构、固定铰座(105)、转动环(106)、啤酒起子(107);

所述的开塞装置(2)包括:固定杆(201)、第一固定环(202)、第二固定环(203)、顶部固定环(205)、酒塞起子(206);

所述的提拉装置(3)包括:手柄(301)、复位簧(302)、固定片(303)、转动杆(304)、活动杆(305)、提拉铰座(306);

所述的瓶颈套(101)是空心圆台形状,瓶颈套(101)上固定安装有开包装机构,瓶颈套(101)上固定安装有固定铰座(105),固定铰座(105)的转与转动环(106)的下面环转动连接,转动环(106)的上面环中滑动安装有啤酒起子(107);所述的所述的固定杆(201)的下端固定安装在瓶颈套(101)上端面,固定杆(201)的侧面与第一固定环(202)固定连接,固定杆(201)的顶端与第二固定环(203)固定连接,第二固定环(203)内滑动安装有酒塞起子(206),酒塞起子(206)的上端面设有顶部固定环(205);所述的手柄(301)的内侧固定安装有复位簧(302),复位簧(302)的内端与瓶颈套(101)的侧面固定连接,手柄(301)的上端伸入固定片(3003)的中间凹槽中与转动杆(304)的下端固定连接,手柄(301)与转动杆(304)的连接处设有转轴,转轴转动安装在固定片(3003)的中间槽中,转动杆(304)的上端设有连接铰座,铰座转轴与活动杆(305)上端固定连接,活动杆(305)下端与提拉铰座(306)转轴连接,提拉铰座(306)固定安装在顶部固定环(205)上端面。

2.根据权1利要求1所述的一种防划伤酒起子,其特征在于,所述的底托(1)的开包装机构包括:固定块(102)、刀片(103)、弹簧按钮(104);

所述的固定块(102)固定安装在瓶颈套(101)上端面,固定块(102)的内部设有槽孔,槽孔内安装有弹簧,弹簧的一端与固定块(102)连接,另一端与弹簧按钮(104)连接,弹簧按钮(104)的连接杆前端与刀片(103)固定连接,刀片(103)放置在固定块(102)侧面的槽孔中。

3.根据权利要求1所述的一种防划伤酒起子,其特征在于,所述的底托(1)还包括:按压柄(108);

所述的按压柄(108)固定安装在啤酒起子(107)的后端。

4.根据权利要求1所述的一种防划伤酒起子,其特征在于,所述的开塞装置(3)还包括:

拉簧(204)、卡块(207);

所述的拉簧(204)的下端与第二固定环(203)的上端面连接,拉簧(204)的上端与顶部固定环(205)的下端面连接;卡块(207)设置于酒塞起子(206)的下端面内侧。
