专利号: 2020108879370
申请人: 何谯
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

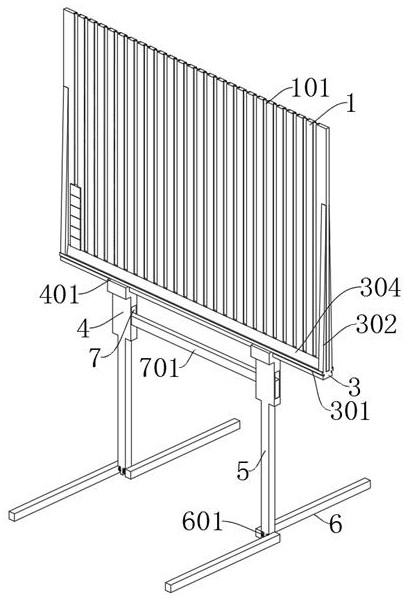

1.一种汉语言文学教学用挂架,其特征在于:包括主体(1),教学板(2),固定件(3),连接头(4),底杆(5),支撑杆(6)和连接槽(7);所述主体(1)为矩形板状结构,且主体(1)为较为坚硬的塑料材质;所述教学板(2)的前端书写有汉语言文字,且教学板(2)安装在主体(1)的前端,并且教学板(2)的后端以及顶头(201)安装在挂槽(101)的内部;所述底杆(5)的顶端通过固定连接的方式安装在连接头(4)的底部;所述支撑杆(6)安装在底杆(5)的底部两侧,且支撑杆(6)的卡头与顶块(501)的底部相接触,并且支撑杆(6)的旋转头嵌入安装在旋转槽(502)的内部;所述连接槽(7)设在连接头(4)的中间位置;

所述固定件(3)包括有导向槽(301),固定板(302),固定头(303),辅助头(304),所述固定件(3)为矩形长条状结构,且固定件(3)的两端两侧设有四个导向槽(301);所述导向槽(301)为矩形结构,且导向槽(301)的内端外侧设有圆孔;所述固定件(3)的上方两端设有四个固定板(302),且固定板(302)为楔形结构;所述固定板(302)的内侧设有固定头(303),且固定头(303)为T形结构;所述固定件(3)安装在主体(1)的底部,且固定件(3)的固定头(303)插入在固定槽(102)的内部;

所述连接头(4)包括有导向头(401),拉槽(402),拉杆(403),所述连接头(4)为T形结构,且连接头(4)的顶端设有两个导向头(401),并且导向头(401)为T形结构;所述连接头(4)的前端内部设有拉槽(402),且拉槽(402)为两端凸起的圆柱形结构,并且拉槽(402)的外端为矩形结构;所述连接头(4)安装在主体(1)的底部两侧,且连接头(4)的导向头(401)内端插入在导向槽(301)的内部;

所述底杆(5)包括有顶块(501),旋转槽(502),所述底杆(5)为底部凸起的矩形结构,且底杆(5)的底部两侧设有两个T形槽;所述顶块(501)为T形结构,且顶块(501)的底部两侧为弧形结构,并且顶块(501)的顶端通过弹簧安装在T形槽的内部;所述底杆(5)的底部两侧设有两个旋转槽(502),且旋转槽(502)为中间凸起的圆柱形结构;

所述支撑杆(6)包括有受力头(601),所述支撑杆(6)为矩形长条状结构,且支撑杆(6)的侧边设有受力头(601),并且受力头(601)的外侧设有环状排列的卡头;所述受力头(601)的卡头外侧为弧形结构,且受力头(601)的侧边设有中间凸起圆柱形结构的旋转头。

2.如权利要求1所述汉语言文学教学用挂架,其特征在于:所述主体(1)包括有挂槽(101),固定槽(102),所述主体(1)的前后两端设有均匀排列的挂槽(101),且挂槽(101)为T形结构;所述主体(1)的两端两侧底部设有固定槽(102),且固定槽(102)为T形结构。

3.如权利要求1所述汉语言文学教学用挂架,其特征在于:所述教学板(2)包括有顶头(201),所述教学板(2)的前端为矩形板状结构,且教学板(2)的后端为T形结构;所述教学板(2)的后端设有均匀排列的顶头(201),且顶头(201)为弧形结构,并且顶头(201)为橡胶材质。

4.如权利要求1所述汉语言文学教学用挂架,其特征在于:所述固定件(3)还包括有辅助头(304),所述辅助头(304)为楔形板状结构,且辅助头(304)设在固定件(3)的顶端两侧,并且辅助头(304)与主体(1)的底部两侧相接触。

5.如权利要求1所述汉语言文学教学用挂架,其特征在于:所述连接头(4)还包括有拉杆(403),所述拉杆(403)为两端凸起的圆柱形结构,且拉杆(403)的外端设有矩形板;所述拉杆(403)的内端通过弹簧安装在拉槽(402)的内部,且拉杆(403)的内端插入在导向槽(301)内端外侧的圆孔内部,并且拉杆(403)的矩形板插入在拉槽(402)的外端。

6.如权利要求1所述汉语言文学教学用挂架,其特征在于:所述连接槽(7)包括有连接杆(701),所述连接槽(7)为L形结构,且连接槽(7)的夹角位置为倾斜状结构;所述连接杆(701)为U形结构,且连接杆(701)的两端插入在连接槽(7)的内部。
