专利号: 2020108897504
申请人: 黄伟健
专利类型:发明专利
专利状态:授权未缴费
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种石油开采用钻井钻杆,其特征在于,包括钻杆管(1)、加强管(2)和导水流动容道(6),用于提高钻杆管(1)强度的所述加强管(2)安装在钻杆管(1)的内壁,且加强管(2)通过安装的旋转连接件(3)与钻杆管(1)转动连接;若干规格相同、环形分布并用于提高钻杆管(1)散热、降温的所述导水流动容道(6)开设在钻杆管(1)的管壁中;

所述旋转连接件(3)包括套接座(31)和转动环(32),两个所述套接座(31)分别固定套接在加强管(2)两侧的管头,且每一个套接座(31)上均安装有转动连接的转动环(32),两个所述转动环(32)的环壁分别固定嵌合至钻杆管(1)内管壁开设的环形凹槽内;

所述加强管(2)的外管壁上安装有若干个环形分布的散热翅片(4),且散热翅片(4)的外端面与钻杆管(1)内壁的间距为1‑1.2cm;

所述散热翅片(4)分布的密度夹角在10°一个或20°一个,所述散热翅片(4)的厚度为5‑

10mm,且散热翅片(4)的两侧壁均设有若干条波浪状的条纹;

所述散热翅片(4)两侧的加强管(2)上均安装有鼓风器(5),且鼓风器(5)包括连接盘(51)和扇片(52),所述连接盘(51)固定嵌合在加强管(2)上,且连接盘(51)的盘壁上固定安装有若干个环形分布的扇片(52);

所述钻杆管(1)靠近两端的管壁上均开设有若干个环形分布的排气孔,且每一个排气孔内均内嵌有防护金属隔网;

所述导水流动容道(6)包括锥形出水口(61)、蛇形连接腔(62)和导水腔(63),所述锥形出水口(61)开设在钻杆管(1)靠近底端的管壁上,且锥形出水口(61)设有与钻杆管(1)过度的切面,所述钻杆管(1)内开设有与锥形出水口(61)连通的蛇形连接腔(62),且蛇形连接腔(62)的另一端与钻杆管(1)内开设的导水腔(63)连通,所述钻杆管(1)的靠近顶部的杆壁开设有进水口,且进水口与导水腔(63)相互连通;

所述锥形出水口(61)处钻杆管(1)的管壁上固定嵌合有半开式的防护薄片,且防护薄片低于钻杆管(1)的外管壁。

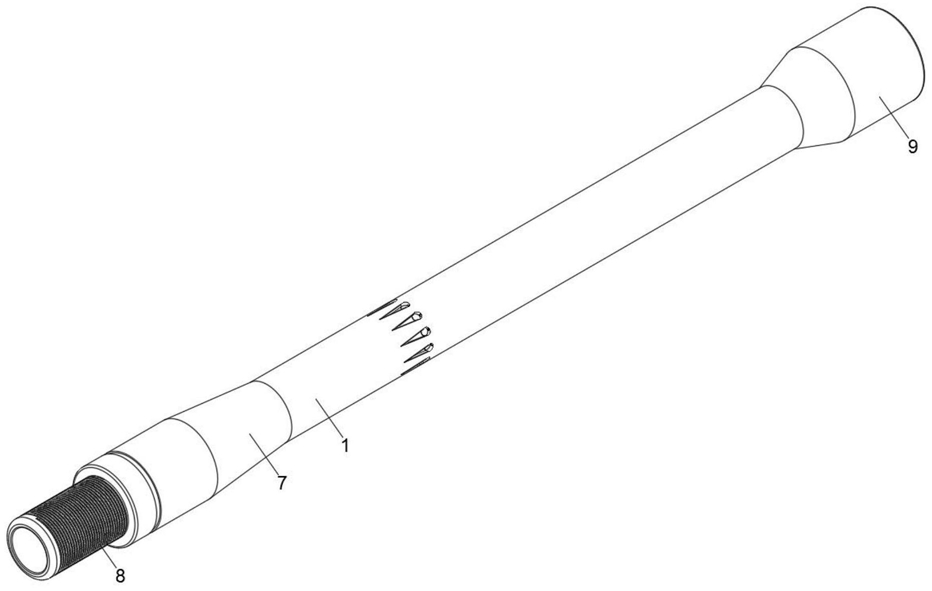

2.根据权利要求1所述的石油开采用钻井钻杆,其特征在于,所述钻杆管(1)底部的端头安装有一体成型的旋转管(7),且旋转管(7)上安装有中空螺纹连接杆(8),所述钻杆管(1)顶部的端头固定安装有一体成型的连接管(9),且连接管(9)内管壁开设有内螺纹(9a)。
