专利号: 2020108906626
申请人: 哈尔滨商业大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

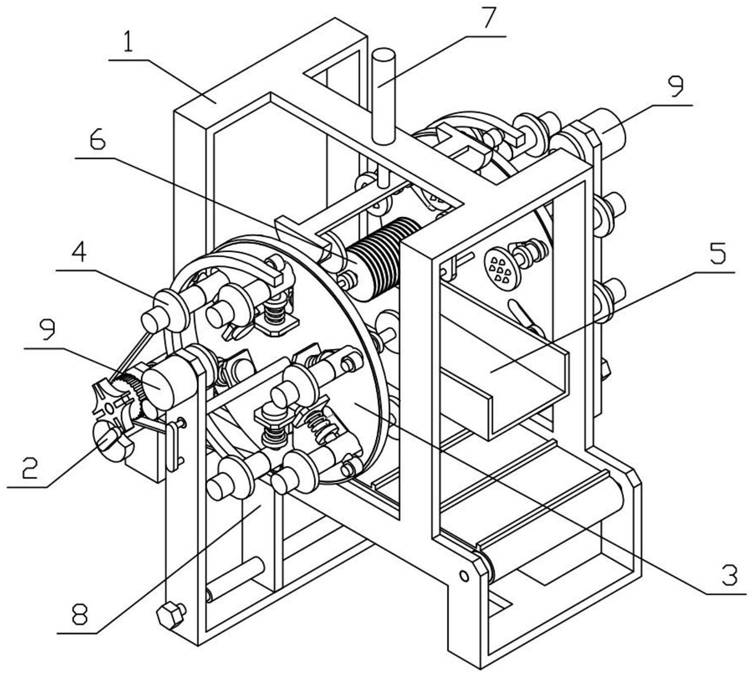

1.一种智能食品加工切片装置,包括装置支架(1)、运输机构(2)、上料机构(3)、装夹机构(4)、下料机构(5)、切割机构(6)、推动机构Ⅰ(7)、推动机构Ⅱ(8)和驱动机构(9),其特征在于:所述装置支架(1)上连接有运输机构(2),上料机构(3)设置有两个,两个上料机构(3)均转动连接在装置支架(1)的中部,两个上料机构(3)均和运输机构(2)传动连接,两个上料机构(3)上均滑动连接有多个装夹机构(4),每个装夹机构(4)和对应上料机构(3)之间均固定连接有压缩弹簧,装置支架(1)上固定连接有下料机构(5),下料机构(5)穿过两个上料机构(3),下料机构(5)位于两个上料机构(3)之间,下料机构(5)上固定连接有切割机构(6),装置支架(1)的上端固定连接有推动机构Ⅰ(7),装置支架(1)上连接有推动机构Ⅱ(8),部分推动机构Ⅰ(7)和推动机构Ⅱ(8)接触,装置支架(1)上固定连接有两个驱动机构(9)。

2.根据权利要求1所述的一种智能食品加工切片装置,其特征在于:所述装置支架(1)包括运输支架(101)、上料支架(102)和顶部支架(103),运输支架(101)的中部固定连接有上料支架(102),运输支架(101)的上固定连接有顶部支架(103)。

3.根据权利要求2所述的一种智能食品加工切片装置,其特征在于:所述运输机构(2)包括运输电机(201)、间歇轮Ⅰ(202)、运输轮Ⅰ(203)、间歇轮Ⅱ(204)、运输轮Ⅱ(205)、运输带(206)和凸起(207),运输电机(201)固定连接在运输支架(101)上,运输电机(201)的输出轴上固定连接有间歇轮Ⅰ(202),运输轮Ⅰ(203)转动连接在运输支架(101)上,运输轮Ⅰ(203)上固定连接有间歇轮Ⅱ(204),间歇轮Ⅱ(204)和间歇轮Ⅰ(202)间歇传动,运输轮Ⅱ(205)转动连接在运输支架(101)上,运输轮Ⅰ(203)和运输轮Ⅱ(205)之间通过运输带(206)传动连接,运输带(206)上固定连接有多个凸起(207)。

4.根据权利要求3所述的一种智能食品加工切片装置,其特征在于:所述上料机构(3)包括空心轴(301)、上料盘(302)、滑动腰孔(303)和弹簧挡板(304),空心轴(301)上固定连接有上料盘(302),上料盘(302)上设置有多个滑动腰孔(303),上料盘(302)上固定连接有多个弹簧挡板(304),弹簧挡板(304)和滑动腰孔(303)的数量相同,上料支架(102)的左右两侧均转动连接有空心轴(301),两个空心轴(301)均和运输轮Ⅰ(203)传动连接。

5.根据权利要求4所述的一种智能食品加工切片装置,其特征在于:所述装夹机构(4)包括装夹滑块(401)、伸缩机构Ⅰ(402)、锥形摩擦轮Ⅰ(403)、传感器(404)、滑动柱(405)、装夹底板(406)和推动环(407),装夹滑块(401)上转动连接有伸缩机构Ⅰ(402),伸缩机构Ⅰ(402)上固定连接有锥形摩擦轮Ⅰ(403),装夹滑块(401)上固定连接有传感器(404)和滑动柱(405),传感器(404)和伸缩机构Ⅰ(402)连接,伸缩机构Ⅰ(402)的伸缩端固定连接有装夹底板(406),装夹滑块(401)上转动连接有推动环(407),多个滑动腰孔(303)内均滑动连接有装夹滑块(401),滑动柱(405)滑动连接在对应的弹簧挡板(304)上,弹簧挡板(304)和装夹滑块(401)之间固定连接有压缩弹簧。

6.根据权利要求5所述的一种智能食品加工切片装置,其特征在于:所述下料机构(5)包括下料箱(501)和连接柱(502),下料箱(501)的左右两侧均固定连接有连接柱(502),两个连接柱(502)均固定连接在上料支架(102)上,两个连接柱(502)分别穿过两个空心轴(301),下料箱(501)内侧的上端面倾斜设置。

7.根据权利要求6所述的一种智能食品加工切片装置,其特征在于:所述切割机构(6)包括切割连板(601)、切割电机(602)和切割刀具(603),切割连板(601)设置有两个,两个切割连板(601)分别固定连接在两个连接柱(502)上,切割电机(602)固定连接在一侧的切割连板(601)上,切割电机(602)的输出轴上可拆卸固定连接有切割刀具(603),切割刀具(603)位于下料箱(501)的上侧。

8.根据权利要求7所述的一种智能食品加工切片装置,其特征在于:所述推动机构Ⅰ(7)包括伸缩机构Ⅱ(701)、推动底板(702)和圆弧推板Ⅰ(703),伸缩机构Ⅱ(701)固定连接在顶部支架(103)上,伸缩机构Ⅱ(701)的伸缩端固定连接有推动底板(702),推动底板(702)的左右两侧均固定连接有圆弧推板Ⅰ(703),两个圆弧推板Ⅰ(703)分别位于位于上侧的两个推动环(407)的上侧。

9.根据权利要求8所述的一种智能食品加工切片装置,其特征在于:所述推动机构Ⅱ(8)包括螺纹杆(801)和圆弧推板Ⅱ(802),运输支架(101)上转动连接有螺纹杆(801),螺纹杆(801)的两端均通过螺纹连接有圆弧推板Ⅱ(802),螺纹杆(801)两端的螺纹旋向相反,两个圆弧推板Ⅱ(802)均滑动连接在运输支架(101)上,位于两侧的部分传感器(404)分别和两个圆弧推板Ⅱ(802)接触。

10.根据权利要求9所述的一种智能食品加工切片装置,其特征在于:所述驱动机构(9)包括驱动电机(901)和锥形摩擦轮Ⅱ(902),驱动电机(901)的输出轴上固定连接有锥形摩擦轮Ⅱ(902),上料支架(102)的左右两侧均固定连接有驱动电机(901)。
