专利号: 2020108909200
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

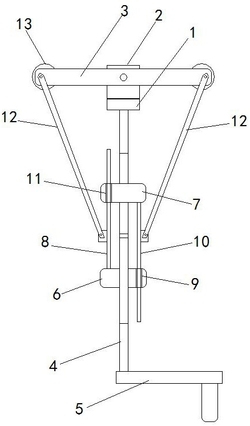

1.一种金属板材连续折弯装置,其特征在于:包括固定轴承(1),所述固定轴承(1)的外侧具有平台(2),该平台(2)上设有摆动臂(3),所述摆动臂(3)的中心通过转轴位于平台(2)上转动,所述固定轴承(1)上设有双向螺杆(4),所述双向螺杆(4)的一端限位于固定轴承(1)中转动,另一端具有转动把手(5),所述双向螺杆(4)上的螺纹分为正螺纹段和逆螺纹段,正螺纹段和逆螺纹段的螺纹方向相反,正螺纹段上设有第一螺母(6),逆螺纹段上设有第二螺母(7),第一螺母(6)的一侧设有第一导向杆(8),另一侧设有第一导向孔(9),第二螺母(7)的一侧设有第二导向杆(10),另一侧设有第二导向孔(11),第一导向杆(8)插置于第二导向孔(11)中,第二导向杆(10)插置于第一导向孔(9)中,第一导向杆(8)与摆动臂(3)一端之间以及第二导向杆(10)与摆动臂(3)另一端之间均设有连杆(12),连杆(12)分别与摆动臂(3)、第一导向杆(8)、第二导向杆(10)铰接,摆动臂两端均具有用于折弯金属板材的折弯柱(13);所述固定轴承(1)的底部设有卡槽,卡槽垂直于双向螺杆(4),金属板材插置于卡槽中定位。

2.根据权利要求1所述的一种金属板材连续折弯装置,其特征在于:所述平台(2)底部的卡槽为可拆卸的,平台(2)底部可安装各个长度的卡槽。

3.根据权利要求1所述的一种金属板材连续折弯装置,其特征在于:所述固定轴承(1)上方设有支架,所述支架与固定轴承(1)之间设有固定螺栓。

4.根据权利要求1所述的一种金属板材连续折弯装置,其特征在于:所述摆动臂(3)的长度为可调节的。
