专利号: 2020108926051
申请人: 成都航空职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

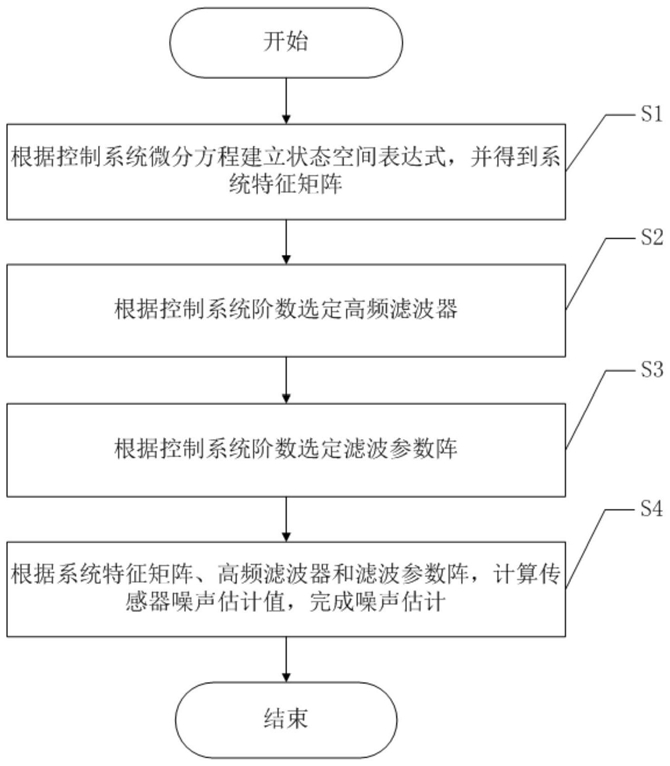

1.一种基于UDE估计器的噪声估计方法,其特征在于,包括以下步骤:S1:根据控制系统微分方程建立状态空间表达式,并得到系统特征矩阵;

S2:根据控制系统阶数选定高频滤波器;

S3:根据控制系统阶数选定滤波参数阵;

S4:根据系统特征矩阵、高频滤波器和滤波参数阵,计算传感器噪声估计值,完成噪声估计;

所述步骤S4包括以下子步骤:

S41:根据控制系统的状态向量计算传感器测量数据;

S42:根据控制系统的状态向量计算传感器跟踪误差;

S43:根据系统特征矩阵、高频滤波器、滤波参数阵、传感器测量数据和传感器跟踪误差计算传感器噪声估计值;

所述步骤S41中,传感器测量数据xm的计算公式为:xm=x+n

其中,x表示系统的状态向量,n表示噪声;

所述步骤S42中,传感器跟踪误差 的计算公式为:其中,x表示系统的状态向量,xd表示期望传感器状态值;

所述步骤S43中,传感器噪声估计值Enoise的计算公式为:其中,A表示系统状态向量矩阵,B表示系统输入矩阵,Gf表示高频滤波器,K表示滤波参数阵,xm表示传感器测量数据, 表示传感器跟踪误差。

2.根据权利要求1所述的基于UDE估计器的噪声估计方法,其特征在于,所述步骤S1中,系统特征矩阵包括系统状态向量矩阵A和系统输入矩阵B,其状态空间表达式为:其中,表示系统状态向量的微分,x表示系统的状态向量,u表示系统的控制输入向量。

3.根据权利要求2所述的基于UDE估计器的噪声估计方法,其特征在于,所述步骤S2中,若控制系统为典型一阶系统,则系统状态向量矩阵A=0,系统输入矩阵B=1,高频滤波器Gf的计算公式为:其中,a=0.1,s表示频域;

若控制系统为典型二阶系统,则 高频滤波器Gf的计算公式为:其中,a=0.1,b=0.1。

4.根据权利要求1所述的基于UDE估计器的噪声估计方法,其特征在于,所述步骤S3中,若控制系统为典型一阶系统,则滤波参数阵K=1;

若控制系统为典型二阶系统,则滤波参数阵K=[11]。
