专利号: 2020108962819
申请人: 重庆文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

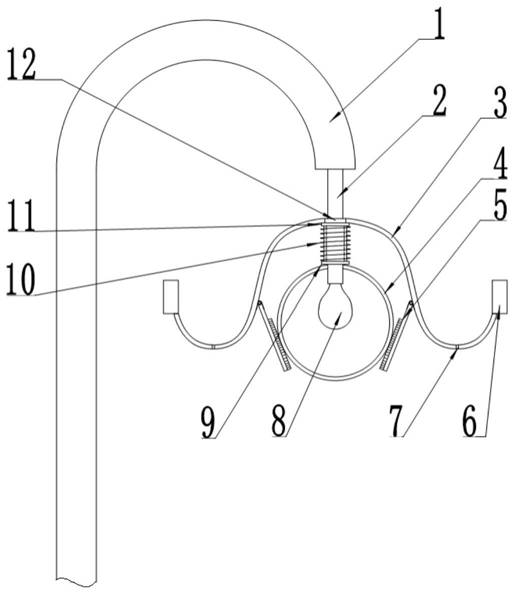

1.智慧交通灯控制系统,其特征在于:包括交通灯,所述交通灯包括灯杆和灯罩,所述灯杆上部为倒弯钩状,所述灯罩连接在灯杆上部的端部,所述灯罩包括一级灯罩和二级灯罩,所述一级灯罩为开口向下的喇叭状,所述一级灯罩的开口上设有向上翻起的裙边,所述一级灯罩的上部设有通孔,所述通孔内固定有螺母,所述灯杆上部的端部设有竖直向的螺杆,所述螺杆与螺母螺纹连接,所述螺杆的端部设有灯珠,所述二级灯罩设置在一级灯罩内并罩住灯珠,所述一级灯罩和二级灯罩之间设置有用于在一级灯罩旋转向下移动时对二级灯罩外表面进行清洗的清洗机构,以及用于驱动一级灯罩向上复位的回复机构。

2.根据权利要求1所述的智慧交通灯控制系统,其特征在于:所述螺杆包括上部螺杆和下部螺杆,上部螺杆为粗螺纹部,下部螺杆为细螺纹部;所述粗螺纹部与螺母螺纹连接且其上端固定在灯杆上部的端部,所述细螺纹部与二级灯罩螺纹连接。

3.根据权利要求2所述的智慧交通灯控制系统,其特征在于:所述回复机构包括由上而下设置的圆环片、复位弹簧和限位圆环,所述圆环片、复位弹簧和限位圆环均套设在螺杆上,所述限位圆环固定在螺杆粗螺纹部与细螺纹部的连接处。

4.根据权利要求3所述的智慧交通灯控制系统,其特征在于:所述清洗机构包括清洁毛刷组件和清洁液组件,所述清洁液组件用于在一级灯罩旋转向下移动时,向二级灯罩表面挤出清洁液;所述清洁毛刷组件用于在一级灯罩旋转向下移动时,对二级灯罩表面进行刷洗清洁。

5.根据权利要求4所述的智慧交通灯控制系统,其特征在于:所述清洁液组件包括气囊,所述气囊设置在复位弹簧与螺杆之间,所述气囊内存储有清洁液,所述气囊顶部固定在圆环片的下表面,所述气囊底部固定在限位圆环的上表面,所述气囊上部设有出液口,下部设有单向进气口。

6.根据权利要求5所述的智慧交通灯控制系统,其特征在于:所述气囊为空心圆柱状且套设在螺杆外部。

7.根据权利要求5所述的智慧交通灯控制系统,其特征在于:所述限位圆环上设有若干通孔,所述气囊的出液口与通孔通过软管连接。

8.根据权利要求4所述的智慧交通灯控制系统,其特征在于:所述清洁毛刷组件包括若干毛刷,所述毛刷的端部与一级灯罩内壁转动连接,且在转动连接处设有扭簧,使毛刷的刷毛紧贴二级灯罩的外表面。

9.根据权利要求1所述的智慧交通灯控制系统,其特征在于:所述一级灯罩裙边的底部设有漏水孔。

10.根据权利要求1所述的智慧交通灯控制系统,其特征在于:所述一级灯罩裙边的顶部设有若干竖直设置的叶片。
