专利号: 2020108967511
申请人: 泊享科技(深圳)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 烟草;雪茄烟;纸烟;吸烟者用品
更新日期:2024-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

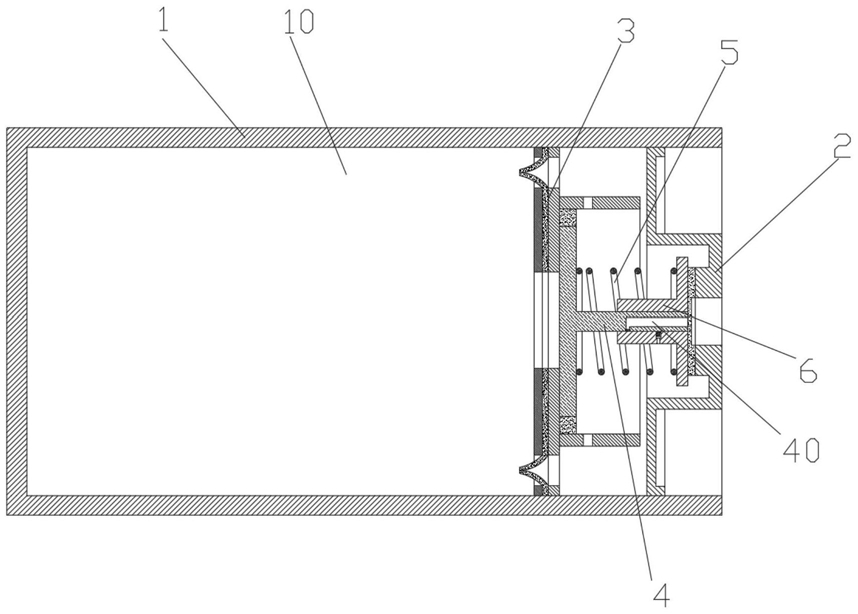

1.一种电子烟供液容器,包括外壳,其特征在于:所述的外壳为一端开口的圆筒,所述的外壳的开口上安装有端盖,端盖的中心处设有加油口,所述的外壳内安装有密封体,所述的密封体与外壳形成储油腔,所述的密封体与端盖之间安装有密封装置;

所述的密封体包括内限位板、橡胶密封板、和外限位板,所述的内限位板为中部设有通孔,通孔四周均匀设有四个圆孔的圆板,所述的外限位板与内限位板的结构相同,且外限位板与内限位板上的圆孔对应安装,所述的内限位板和外限位板固定安装于外壳内壁上,所述的橡胶密封板中部也设有通孔,且橡胶密封板的通孔四周上设有四个与圆孔相对于的瓣膜凸起,所述的橡胶密封板安装于外限位板与内限位板之间,且瓣膜凸起伸入储油腔内;

所述的密封装置包括第一活塞体、第二活塞体、弹簧和活塞筒;

所述的活塞筒固定安装于密封体与端盖之间的密封体的表面上,且不与端盖接触,所述的第一活塞体由活塞盘、安装于活塞盘四周的橡胶套和导气杆组成,所述的导气杆固定安装于端盖一侧的活塞盘中心处,所述的活塞盘安装于活塞筒内,且橡胶套与活塞筒内壁接触,所述的导气杆上设有导气腔,且导气杆可插入加油口内,所述的导气杆的中部设有与导气腔连通的导气孔,所述的活塞筒的中部设有连通孔;

所述的第二活塞体包括密封环和固定安装于密封环上的套筒,所述的套筒套接在导气杆上,且套筒上设有与导气孔相对应的进气孔,所述的导气孔位于套筒内的导气杆上,所述的密封环与端盖的加油口接触,所述的弹簧安装于密封环与活塞盘之间,所述的导气杆和第二活塞体将加油口密封。

2.根据权利要求1所述的一种电子烟供液容器,其特征在于:所述的端盖的加油口的四周设有向外壳内部凸起的圆环形安装槽,所述的安装槽的深度大于加油口的厚度。

3.根据权利要求1所述的一种电子烟供液容器,其特征在于:所述的密封环与加油口之间还安装有密封片,所述的密封片粘接于加油口上,且加油口一侧的密封片上还设有圆槽,所述的导气杆与圆槽底部的表面接触。

4.根据权利要求1所述的一种电子烟供液容器,其特征在于:所述的导气孔内设有金属网,所述的金属网的外表面与导气杆的外表面共弧面。

5.根据权利要求1所述的一种电子烟供液容器,其特征在于:所述的进气孔由两段内径不同的圆形孔组成,其中靠近套筒内壁的圆形孔的内径大于靠近套筒外壁的圆形孔的内径,且靠近套筒内壁的圆形孔内安装有导油塞。

6.根据权利要求5所述的一种电子烟供液容器,其特征在于:所述的导油塞为圆柱形,且导油塞的外壁与进气孔接触,所述的导油塞内沿其轴向方向设有五个导油孔。
