专利号: 2020108968938
申请人: 合肥森印科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

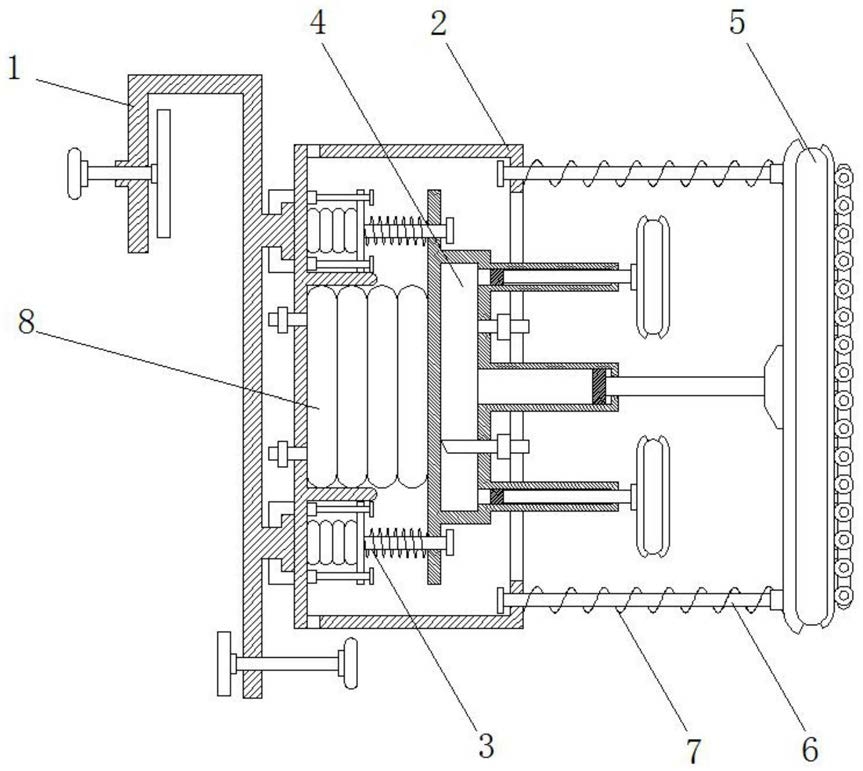

1.一种船舶船体防护装置,包括安装座(1),所述安装座(1)一表面滑动连接有固定框(2),其特征在于:所述固定框(2)内壁底部固定有组合减震机构(3),所述组合减震机构(3)上滑动连接有释压缓冲机构(4),所述释压缓冲机构(4)位于固定框(2)外部的一端固定有承压件(5),所述承压件(5)一表面固定有导杆(6),所述导杆(6)远离承压件(5)的一端贯穿固定框(2)且延伸至固定框(2)内部,所述导杆(6)一段外表面上且位于固定框(2)和承压件(5)之间的位置套设有第一弹簧(7);

所述固定框(2)内壁底部固定有顶部与释压缓冲机构(4)底部接触的减震蓄水囊(8);

所述释压缓冲机构(4)包括与组合减震机构(3)滑动连接的支撑板(401),所述支撑板(401)一表面与减震蓄水囊(8)固定连接,所述支撑板(401)另一表面固定有液压油箱(402),所述液压油箱(402)一表面固定有与液压油箱(402)内腔连通的第一支撑油管(403),所述液压油箱(402)一表面关于第一支撑油管(403)对称设置有与液压油箱(402)内腔连通的第二支撑油管(404);

所述第一支撑油管(403)沿轴向贯穿有第一缓冲柱(405),所述第一缓冲柱(405)位于第一支撑油管(403)内部的一端固定有与第一支撑油管(403)内腔配合的第一活塞(406),所述第一缓冲柱(405)位于第一支撑油管(403)外部的一端与承压件(5)固定连接;

所述第二支撑油管(404)沿轴向贯穿有第二缓冲柱(407),所述第二缓冲柱(407)位于第二支撑油管(404)内部的一端固定有与第二支撑油管(404)内腔配合的第二活塞(408),所述第二缓冲柱(407)位于第二支撑油管(404)外部的一端固定有缓冲气囊(409),所述缓冲气囊(409)远离第二缓冲柱(407)的一表面固定有缓冲板(410)。

2.根据权利要求1所述的一种船舶船体防护装置,其特征在于,所述安装座(1)包括安装板(101),所述安装板(101)一表面固定有与固定框(2)滑动连接的滑轨(102),所述安装板(101)另一表面固定有卡板(103)。

3.根据权利要求2所述的一种船舶船体防护装置,其特征在于,所述卡板(103)上贯穿有第一螺纹杆(104);

所述第一螺纹杆(104)位于卡板(103)和安装板(101)之间的一端转动连接有第一压板(105),所述第一螺纹杆(104)另一端固定有第一调节轮(106);

所述安装板(101)上贯穿有第二螺纹杆(107),所述第二螺纹杆(107)一端固定有第二调节轮(108),所述第二螺纹杆(107)另一端转动连接有第二压板(109)。

4.根据权利要求1所述的一种船舶船体防护装置,其特征在于,所述组合减震机构(3)包括与固定板(301);

所述固定板(301)底部固定有与固定框(2)内壁固定连接的减震气囊(302);

所述固定板(301)上关于减震气囊(302)对称贯穿有限位杆(303)。

5.根据权利要求4所述的一种船舶船体防护装置,其特征在于,所述限位杆(303)一端与固定框(2)内壁固定连接;

所述固定板(301)顶部固定有贯穿支撑板(401)且与支撑板(401)滑动连接的固定柱(304);

所述固定柱(304)外表面上且位于固定板(301)和支撑板(401)之间的位置套设有第二弹簧(305)。

6.根据权利要求1所述的一种船舶船体防护装置,其特征在于,所述承压件(5)包括与第一缓冲柱(405)固定连接的承压板(501),所述承压板(501)一表面固定有承压气囊(502);

所述承压气囊(502)一表面固定有防护板(503),所述防护板(503)一表面固定有支架(504),所述支架(504)上沿竖直方向等距设置有滚轮(505)。

7.根据权利要求2所述的一种船舶船体防护装置,其特征在于,所述固定框(2)一表面固定有与滑轨(102)配合的滑槽(201);

所述固定框(2)内壁底部固定有与减震蓄水囊(8)配合的安装槽(202),所述固定框(2)两侧面底部均开设有排水孔(203);

所述固定框(2)一表面开设有与释压缓冲机构(4)配合的槽口(204)。

8.根据权利要求1所述的一种船舶船体防护装置,其特征在于,所述液压油箱(402)顶部贯穿有抽油管(411)和注油管(412),所述抽油管(411)和注油管(412)位于液压油箱(402)外部的一段外表面上均安装有电池阀。

9.根据权利要求1所述的一种船舶船体防护装置,其特征在于,所述减震蓄水囊(8)底部固定有贯穿固定框(2)的进水管和注水管,所述进水管和注水管位于固定框(2)外部的一段外表面上均安装有阀门。
