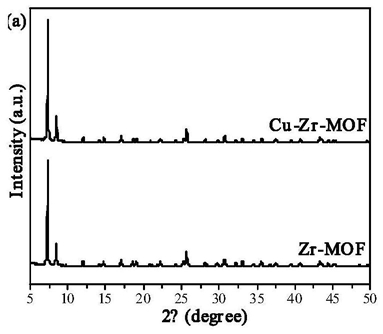

1.一种阻燃型蓖麻油基Cu-Zr-MOF复合加脂剂的制备方法，其特征在于：包括如下步骤：步骤一：0.63份氯化锆、0.05-0.46份氯化铜超声溶解于25份N，N-二甲基甲酰胺中；

0.45份对苯二甲酸、5份乙酸超声溶解于25份N，N-二甲基甲酰胺；将两种溶液混合均匀，120℃保温24h，自然冷却至室温，N，N-二甲基甲酰胺和甲醇交替洗涤，60℃真空干燥，即得铜掺杂锆基金属有机框架材料Cu-Zr-MOF；

步骤二：取30份蓖麻油和一定量Cu-Zr-MOF于三口烧瓶中，油浴升温至110-120℃，反应

2-3h；降温至90-100℃，加入9.74份顺丁烯二酸酐，反应3-4h；降温至70-80℃，加入10.34份亚硫酸氢钠溶液，反应30-60min，调节体系pH为8，反应2-3h；加18.11份蒸馏水，反应30-

60min，即得蓖麻油基Cu-Zr-MOF复合加脂剂。

2.根据权利要求1所述的阻燃型蓖麻油基Cu-Zr-MOF复合加脂剂的制备方法，其特征在于：步骤一中，氯化锆和氯化铜的金属摩尔比为：9:1、8:2、7:3、6:4、5:5。

3.根据权利要求1所述的阻燃型蓖麻油基Cu-Zr-MOF复合加脂剂的制备方法，其特征在于：步骤二中，Cu-Zr-MOF的引入量为蓖麻油质量的4％-12％。

4.根据权利要求3所述的阻燃型蓖麻油基Cu-Zr-MOF复合加脂剂的制备方法，其特征在于：步骤二中，Cu-Zr-MOF的引入量为蓖麻油质量的4％、6％、8％、10％或12％。
