1.一种环保型低熔点玻璃粉，其特征在于所述环保型低熔点玻璃粉按如下步骤制成:

（1）按质量比分别称取20～45份 ZnO、5～15份 B2O3、40～65份P2O5、3～8份K2O、0.5～3份Li2O、1～3份Fe2O3和以上氧化物总质量1～3%的过渡族金属氧化物XOn，球磨混合，得到预混物；其中过渡族金属氧化物XOn为ZrO2；

（2）将步骤（1）中所述的预混物放入坩埚并移至排尽空气的高温炉中，以5～15℃/min的升温速率升温至1100～1300℃，保温10～20min，淬水急冷，得到玻璃颗粒；

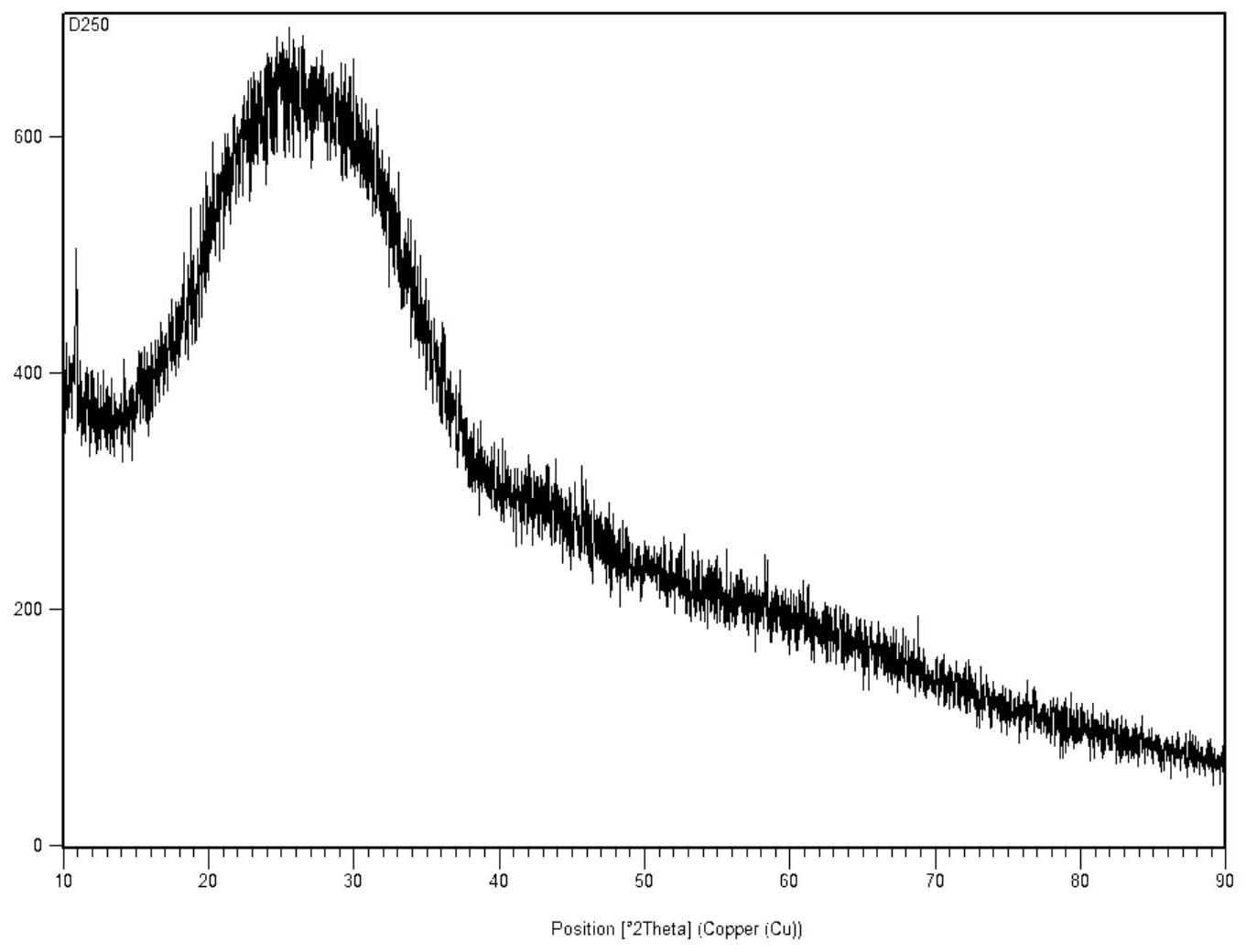

（3）将步骤（2）中所述的玻璃颗粒烘干，以转速300～500r/min进行高能球磨12～48h，所得粉体过800目筛，即制得一种环保型低熔点玻璃粉ZnO‑B2O3‑P2O5‑K2O‑Li2O‑Fe2O3‑XOn, 其中所述的XOn为ZrO2。

2.如权利要求1所述的环保型低熔点玻璃粉，其特征在于所述的步骤（1）中称取的各组分为20～40份 ZnO、7份 B2O3、45～65份P2O5、5.5份K2O、1份Li2O、1.5份Fe2O3和以上氧化物总质量1～3%的过渡族金属氧化物ZrO2。

3.如权利要求1所述的环保型低熔点玻璃粉，其特征在于所述的步骤（1）中称取的各组分为35份 ZnO、7份 B2O3、50份P2O5、5.5份K2O、1份Li2O、1.5份Fe2O3和以上氧化物总质量1%的ZrO2。

4.如权利要求1所述的环保型低熔点玻璃粉，其特征在于所述步骤（1）中球磨条件为：

球料比3:1，转速为200r/min，球磨时间2～4h，球磨介质为氧化锆球。

5.如权利要求1所述的环保型低熔点玻璃粉，其特征在于所述步骤（3）中高能球磨条件为：球料比3:1，球磨介质为氧化锆球。

6.如权利要求1所述的环保型低熔点玻璃粉，其特征在于步骤（3）中烘干条件为：将所述玻璃颗粒放入80±2℃的干燥箱中烘干30～45min。
