专利号: 2020109024613
申请人: 湖北工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

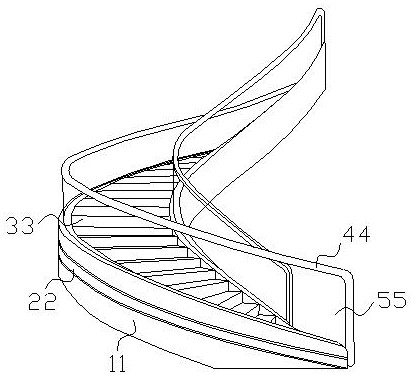

1.一种钢筋混凝土楼梯抗震加固结构,其结构包括楼梯板(11)、转角加固层(22)、楼梯层(33)、扶手(44)、防护玻璃(55),其特征在于:所述转角加固层(22)贯穿于楼梯板(11)内部,所述楼梯层(33)与楼梯板(11)相连接,所述防护玻璃(55)安装于扶手(44)外表面且间隙配合,所述防护玻璃(55)底端与楼梯板(11)相连接;

所述转角加固层(22)包括锤型巩杆(mm1)、弹绕体(mm2),所述弹绕体(mm2)缠绕于锤型巩杆(mm1)外表面;

所述锤型巩杆(mm1)包括三边托(a1)、主托层(a2)、延伸细条(a3)、内固角(a4)、细托边(a5)、延边条(a6)、托壳(a7),所述三边托(a1)贯穿于主托层(a2)内部,所述延伸细条(a3)与延边条(a6)相连接且为一体化结构,所述内固角(a4)安装于延伸细条(a3)外表面,所述细托边(a5)贯穿于延伸细条(a3)内部,所述延伸细条(a3)安装于托壳(a7)内部;

所述三边托(a1)包括撑芯(a1a)、顶延盆(a1b)、实托层(a1c)、底卡块(a1d),所述撑芯(a1a)贯穿于实托层(a1c)内部,所述实托层(a1c)外表面安装有底卡块(a1d),所述实托层(a1c)远离底卡块(a1d)的一端与顶延盆(a1b)相连接;

所述弹绕体(mm2)包括软绕角(221)、弹条(222)、错层块(223)、回叠角(224),所述软绕角(221)与弹条(222)相连接,所述错层块(223)安装于回叠角(224)外表面,所述回叠角(224)位于弹条(222)内部;

所述错层块(223)包括受力芯(gg0)、延伸层(gg1)、展角(gg2)、内扣头(gg3),所述延伸层(gg1)贴合于展角(gg2)外表面,所述展角(gg2)远离延伸层(gg1)的一端与受力芯(gg0)相连接,所述展角(gg2)与内扣头(gg3)外表面相连接且为一体化结构;

所述软绕角(221)包括顶端头(2211)、软凹角(2212)、贴角层(2213)、内膨变囊(2214),所述顶端头(2211)与内膨变囊(2214)相连接,所述内膨变囊(2214)外表面贴合有贴角层(2213),所述软凹角(2212)嵌入于贴角层(2213)内部;

所述回叠角(224)包括内兜角(101)、环固芯(102)、外托角(103),所述内兜角(101)缠绕于环固芯(102)外表面,所述内兜角(101)远离环固芯(102)的一端与外托角(103)相连接;

当在建筑混凝土楼梯时,在楼梯板(11)内部加入转角加固层(22),其顶延盆(a1b)是托住混凝土的上半部分,底卡块(a1d)是用来防止撑芯(a1a)固定时滑动,由延边条(a6)靠近内圈,其细托边(a5)托住延伸细条(a3)与延边条(a6)让其衔接住,主托层(a2)置于外圈的位置,由顶端头(2211)扣在主托层(a2)上,通过贴角层(2213)贴合于主托层(a2)外表面其余所接触到的位置,将其缠绕巩固住,其内膨变囊(2214)对其外形的变化进行调整,当该设备受到外界的震动影响时,最先裂开的是转角加固层(22)的外圈部分,也就是顶延盆(a1b)所接触的部分,当主托层(a2)被断裂的混凝土一同裂开变向时,将由内扣头(gg3)扯住的展角(gg2)进行受力,通过受力芯(gg0)托住环固芯(102),由内兜角(101)与外托角(103)的变向配合,使其弹条(222)能够跟随外界的混凝土一定程度的变向,但是达到一定的扯开的范围时,将会把其托住,让外托角(103)相互叠住,形成一个相互的力,从而拖动衔接的混凝土一同固定。
