1.一种单分散铯钨青铜球状纳米晶，其特征在于：所述球状纳米晶的铯钨青铜成分为CsxWO（3 其中x=0.2～0.33）；

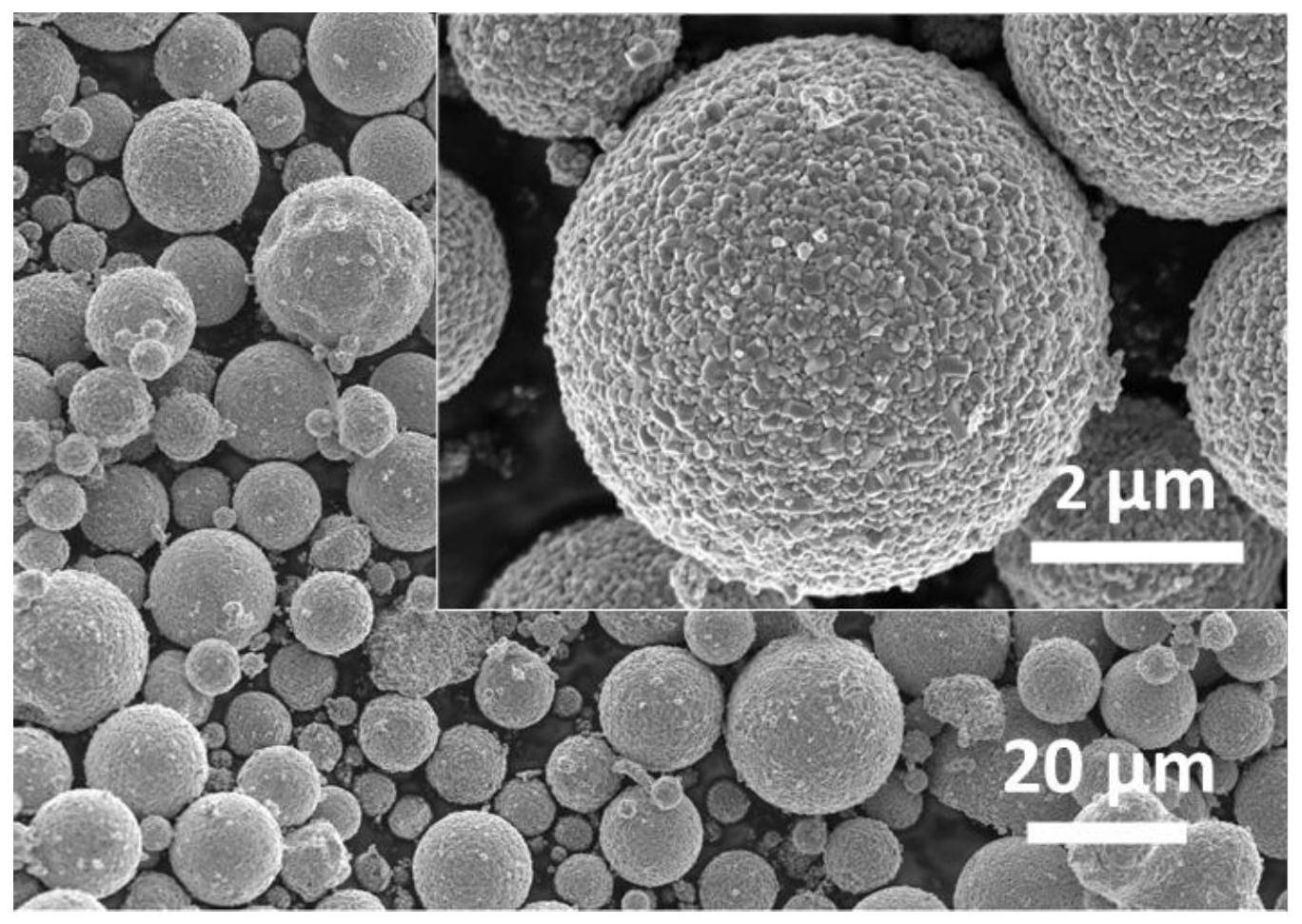

所述铯钨青铜球状纳米晶具体为直径2～5μm的规则实心微米球、且实心微米球之间相互独立；每个微米球均由20～50nm的晶粒堆积而成。

2.根据权利要求1所述的一种单分散铯钨青铜球状纳米晶，其特征在于：所述实心微米球的直径为3～4μm，每个微米球均由25～45nm的晶粒堆积而成。

3.根据权利要求1或2所述的一种单分散铯钨青铜球状纳米晶的制备方法，其特征在于：a、溶液配制：将钨源、铯源溶于去离子水，形成溶液；

b、前驱物制备：首先利用超声雾化器将铯源和钨源混合水溶液雾化成气雾，然后通过载气将气雾通入到管式炉中进行热裂解，得到沉积于管式炉管壁白色可见的铯钨青铜前驱物；

c、热处理：对管式炉进行抽真空干燥，然后通入H2与N2的混合气体进行退火，得到铯钨青铜球状纳米晶。

4.根据权利要求3所述的一种单分散铯钨青铜球状纳米晶的制备方法，其特征在于：所述钨源为钨酸铵或偏钨酸铵中的任一种或其混合物。

5.根据权利要求3所述的一种单分散铯钨青铜球状纳米晶的制备方法，其特征在于：所述铯源为氢氧化铯或碳酸铯中的任一种或其混合物。

6.根据权利要求3所述的一种单分散铯钨青铜球状纳米晶的制备方法，其特征在于：所述步骤a溶液中钨元素与铯元素的摩尔比可为0.2～0.33:1。

7.根据权利要求3所述的一种单分散铯钨青铜球状纳米晶的制备方法，其特征在于：所述步骤a溶液中钨的浓度可为0.2～1mol/L。

8.根据权利要求3所述的一种单分散铯钨青铜球状纳米晶的制备方法，其特征在于：所述步骤b中载气流速可为5～12ml/min。

9.根据权利要求3所述的一种单分散铯钨青铜球状纳米晶的制备方法，其特征在于：所述步骤c中H2与N2的体积比可为1/20～1/5，管式炉内气压可为0.02～0.07MPa。
