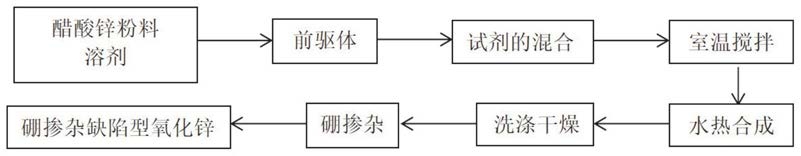

1.一种硼掺杂缺陷型氧化锌的制备方法,其特征在于,所述方法包括:S1、将醋酸锌粉体材料加入溶剂I中混合加热的前驱体;
S2、将步骤S1制得的前驱体与表面活性剂和溶剂II混合得混合液,搅拌后待用;
S3、将步骤S2制得混合液进行水热反应纯化后的氧化锌;
S4、将步骤S3制得的氧化锌与硼氢化钠粉碎混合均匀后煅烧即得;
所述步骤S4中,氧化锌与硼氢化钠质量比为1:1~4,粉粹混合均匀采用研磨处理;
煅烧具体条件为:在惰性气体氛围下,以1~10℃/min的速度升温,升温至300℃~500℃,保持1~3h。
2.如权利要求1所述的方法,其特征在于,所述步骤S1中,溶剂I为有机溶剂;
所述醋酸锌粉体材料与溶剂I的质量体积比为1~5g:10~40mL;
所述加热处理条件为:在100~180℃条件下处理1~3h;
所述加热处理采用油浴加热方式进行。
3.如权利要求2所述的方法,其特征在于,溶剂I为乙二醇。
4.如权利要求2所述的方法,其特征在于,所述醋酸锌粉体材料与溶剂I的质量体积比为1g:10mL。
5.如权利要求2所述的方法,其特征在于,所述加热处理条件为:160℃处理1.5h。
6.如权利要求1所述的方法,其特征在于,所述步骤S2中,所述表面活性剂为阳离子表面活性剂;所述溶剂II为乙醇水溶液;
所述表面活性剂和溶剂的质量体积比为1~3g:0.2~0.8g:30~40mL;
搅拌处理在室温下进行,搅拌处理1~3h。
7.如权利要求6所述的方法,其特征在于,所述表面活性剂为CTAB。
8.如权利要求6所述的方法,其特征在于,所述乙醇水溶液,乙醇与水的体积比为1:1。
9.如权利要求6所述的方法,其特征在于,所述表面活性剂和溶剂的质量体积比为2g:
0.5g:40mL。
10.如权利要求6所述的方法,其特征在于,搅拌处理2h。
11.如权利要求1所述的方法,其特征在于,所述步骤S3中,水热合成处理条件为:在50~150℃的温度下加热8~16h,随后冷却至室温;
所述纯化包括将水热合成产物进行洗涤、干燥的步骤。
12.如权利要求11所述的方法,其特征在于,水热合成处理条件为:100℃的温度下加热
12h;随后冷却至室温。
13.如权利要求11所述的方法,其特征在于,所述洗涤包括采用水和乙醇3~4次,干燥8~16h。
14.如权利要求1所述的方法,其特征在于,所述步骤S4中,氧化锌与硼氢化钠质量比为
1:2。
15.如权利要求1所述的方法,其特征在于,所述惰性气体为氮气或氩气。
16.如权利要求15所述的方法,其特征在于,煅烧处理具体条件为:以5℃/min的速度升温,升温至400℃,保持2h;
所述惰性气体为氮气。
17.权利要求1‑15任一项所述制备方法得到的硼掺杂缺陷型氧化锌。
18.权利要求17所述硼掺杂缺陷型氧化锌在作为可见光催化剂中的应用。
19.一种可见光催化剂,其特征在于,所述可见光催化剂包含权利要求17所述硼掺杂缺陷型氧化锌。
20.权利要求17所述硼掺杂缺陷型氧化锌和/或权利要求19所述可见光催化剂在光催化分解水制氢中的应用。
