1.一种氮掺杂锐钛矿/板钛矿二氧化钛的制备方法，其特征在于，所述方法包括：S1、将N，N‑二甲基甲酰胺和甲醇溶液均匀混合后加入对苯二甲酸继续搅拌，直至溶液澄清；

S2、将水溶液加入上述混合溶液中；然后向其中加入钛酸四丁酯并不断搅拌得粘稠液体；

S3、将步骤S2制得粘稠液体进行高温反应处理；

S4、将步骤S3高温反应后产物进行纯化处理得白色沉淀；

S5、将步骤S4得到的白色沉淀进行煅烧即得。

2.如权利要求1所述的制备方法，其特征在于，所述步骤S1中，N，N‑二甲基甲酰胺、甲醇和对苯二甲酸的体积质量比30～60ml：6ml：0.1～1g。

3.如权利要求1所述的制备方法，其特征在于，所述步骤S1中，N，N‑二甲基甲酰胺、甲醇和对苯二甲酸的体积质量比为54ml：6ml：0.5g。

4.如权利要求1所述的制备方法，其特征在于，所述步骤S2中，水溶液加入后间隔1～

2min后再加入钛酸四丁酯；所述钛酸四丁酯缓慢加入；水溶液、钛酸四丁酯和步骤S1中的对苯二甲酸的体积质量比为0.5～30ml：1～3ml：0.1～1g。

5.如权利要求1所述的制备方法，其特征在于，所述步骤S2中，水溶液、钛酸四丁酯和步骤S1中的对苯二甲酸的体积质量比为5ml：1.54ml：0.5g。

6.如权利要求1所述的制备方法，其特征在于，所述步骤S3中，高温反应处理具体为在

150～250℃条件下处理10～20h。

7.如权利要求1所述的制备方法，其特征在于，所述步骤S3中，高温反应处理具体为200℃处理18h。

8.如权利要求1所述的制备方法，其特征在于，所述步骤S4中，所述纯化处理包括离心、洗涤和干燥；

具体的，将反应产物离心后分别用DMF和甲醇分别将白色沉淀物洗涤2～3次，然后鼓风干燥过夜；干燥处理温度为50～70℃。

9.如权利要求1所述的制备方法，其特征在于，所述纯化处理中的干燥处理温度为60℃。

10.如权利要求1所述的制备方法，其特征在于，所述步骤S5中，煅烧处理具体为：在150～250℃条件下煅烧处理1～10h。

11.如权利要求1所述的制备方法，其特征在于，所述步骤S5中，煅烧处理具体为200℃煅烧处理5h。

12.权利要求1‑11所述制备方法得到的氮掺杂锐钛矿/板钛矿二氧化钛。

13.权利要求12所述氮掺杂锐钛矿/板钛矿二氧化钛在作为可见光催化剂中的应用。

14.一种可见光催化剂，其特征在于，所述可见光催化剂包含权利要求12所述的氮掺杂锐钛矿/板钛矿二氧化钛。

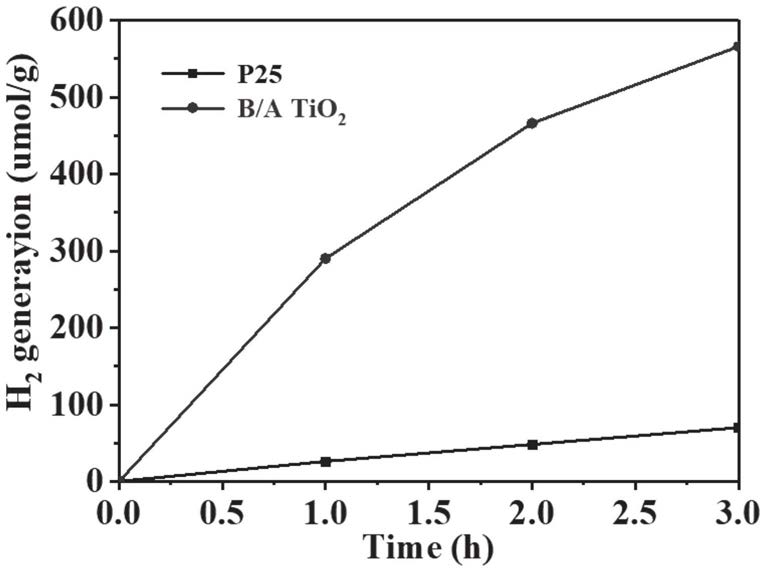

15.权利要求12所述氮掺杂锐钛矿/板钛矿二氧化钛和/或权利要求14所述可见光催化剂在光解水产氢中的应用。
