专利号: 2020109068081
申请人: 广州市创搏装饰工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

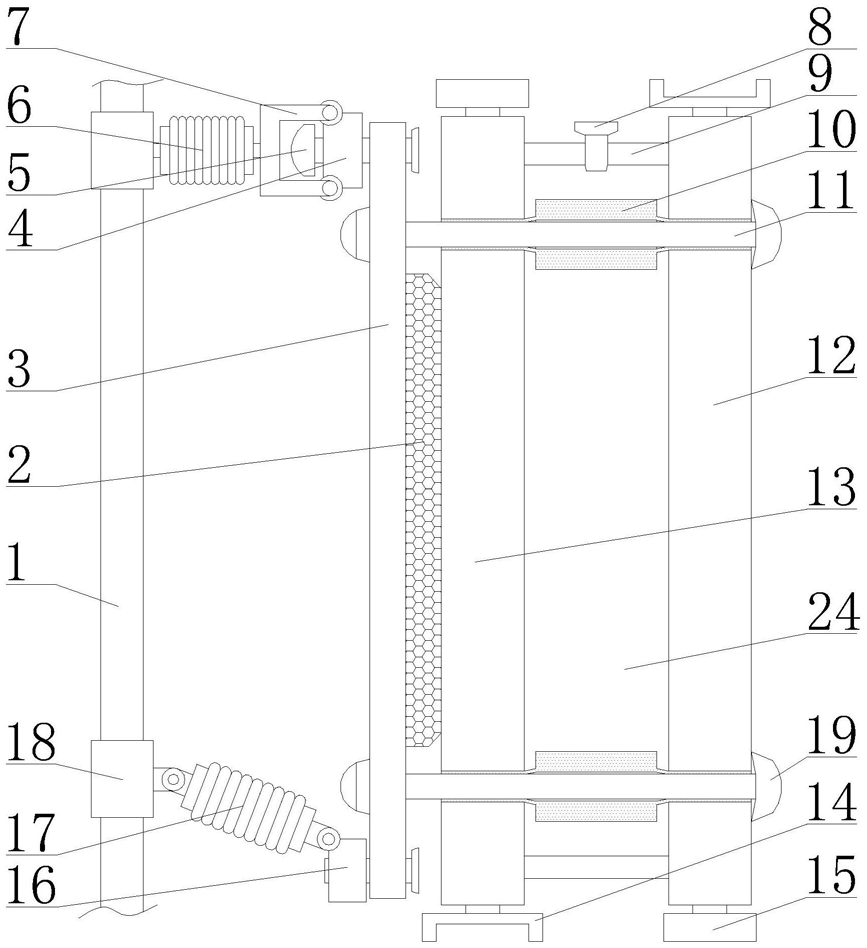

1.一种高层楼宇建筑隔音幕墙结构,包括纵向连接架(1),其特征在于:所述纵向连接架(1)外表面固定安装有横向连接架(18),所述横向连接架(18)的侧面固定连接有第一橡胶连接弹簧(6),所述第一橡胶连接弹簧(6)的另一端固定连接有U形连接架(7),所述U形连接架(7)的另一端固定连接有第一外套座(4),所述第一外套座(4)的内部活动套装有连接铆钉(5),所述连接铆钉(5)的另一端固定连接有吸音板(3),所述横向连接架(18)的数量为两个,另一所述横向连接架(18)的侧面活动连接有第二橡胶连接弹簧(17),所述第二橡胶连接弹簧(17)的另一端活动连接有第二外套座(16),所述第二外套座(16)通过连接铆钉(5)与吸音板(3)的左侧面相连接。

2.根据权利要求1所述的一种高层楼宇建筑隔音幕墙结构,其特征在于:所述吸音板(3)的侧面固定连接有中间连接长杆(11),所述中间连接长杆(11)的外表面固定安装有第一玻璃板(13),所述中间连接长杆(11)的外表面位于第一玻璃板(13)的右侧固定安装有第二玻璃板(12),所述中间连接长杆(11)的另一端位于第二玻璃板(12)的外侧固定连接有橡胶紧固座(19),所述中间连接长杆(11)的外表面固定套装有多孔套装橡胶座(10),所述第一玻璃板(13)的底部固定柔性卡槽(14),所述第二玻璃板(12)的底部固定连接有与底部固定柔性卡槽(14)相配合的柔性凸起(15)。

3.根据权利要求2所述的一种高层楼宇建筑隔音幕墙结构,其特征在于:所述第一玻璃板(13)和第二玻璃板(12)之间通过粘接玻璃板(9)相连接,所述第一玻璃板(13)和第二玻璃板(12)以及粘接玻璃板(9)之间开设有真空腔(24),所述真空腔(24)的顶部固定连通有真空吸气嘴(8)。

4.根据权利要求2所述的一种高层楼宇建筑隔音幕墙结构,其特征在于:所述第二玻璃板(12)的内部开设有中空腔(25),所述中空腔(25)内腔的底部放置有吸潮剂(22),所述中空腔(25)内腔的正面固定安装有弹性支座(21),所述弹性支座(21)的顶部固定连接有柔性螺旋吸音条(20)。

5.根据权利要求2所述的一种高层楼宇建筑隔音幕墙结构,其特征在于:所述吸音板(3)的右侧面固定粘接有锥形罩(2),所述锥形罩(2)的另一端与第一玻璃板(13)的左侧面固定粘接,所述锥形罩(2)的内部放置有多孔吸音棉(23)。

6.根据权利要求1所述的一种高层楼宇建筑隔音幕墙结构,其特征在于:所述吸音板(3)包括矿棉板(301),所述矿棉板(301)的内侧面固定粘接有多孔连接板(302),所述多孔连接板(302)的内侧面固定粘接有外侧隔板(303)。

7.根据权利要求1所述的一种高层楼宇建筑隔音幕墙结构,其特征在于:所述吸音板(3)上下两端之间通过橡胶粘接板相连接。
