专利号: 2020109078308
申请人: 程淑云
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

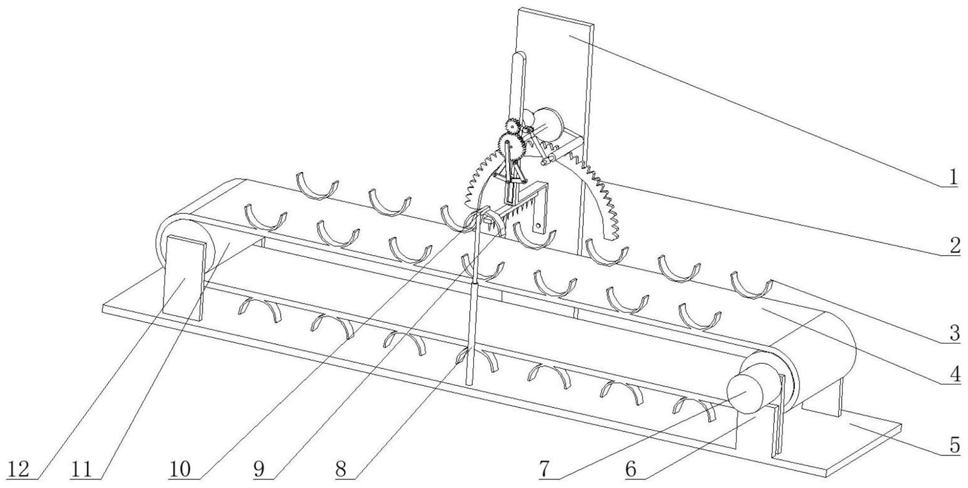

1.一种蘑菇菌种袋子加工装置,包括底板(5),其特征在于:所述底板(5)固定连接两组对称的竖板二(12);

每组对称的所述竖板二(12)分别轴承连接滚轮(11)的中心轴;

皮带(4)的两端分别环绕对应的所述滚轮(11);

所述皮带(4)固定连接一组均匀分布的对称的半圆板一(3);

所述底板(5)固定连接电机支架(6);

所述电机支架(6)固定连接电机一(7);

所述电机一(7)的输出轴固定连接一个所述滚轮(11)的中心轴的一端;

所述底板(5)固定连接竖板一(1);

所述竖板一(1)固定连接支撑圆杆(14);

所述支撑圆杆(14)固定连接圆杆一(15);

所述竖板一(1)设置有圆弧槽(13);

所述竖板一(1)固定连接半齿圈(2);

所述竖板一(1)固定连接圆杆二(16);

所述底板(5)固定连接电动推杆(8);

所述电动推杆(8)的推杆端固定连接方杆一(10);

所述方杆一(10)固定连接半圆板二(9);

所述圆杆二(16)轴承连接加工机构;

所述加工机构包括L形杆(21),所述圆杆二(16)轴承连接所述L形杆(21),所述L形杆(21)固定连接连杆一(17),所述连杆一(17)设置有直槽(33),所述连杆一(17)轴承连接圆轴(20),所述连杆一(17)固定连接U块(23);所述连杆一(17)固定连接电机二(18),所述电机二(18)的输出轴穿过所述连杆一(17),所述电机二(18)的输出轴固定连接齿轮一(24),所述圆轴(20)固定连接齿轮二(25),所述齿轮一(24)啮合所述齿轮二(25);所述连杆一(17)铰连接对称的连杆三(27),对称的所述连杆三(27)分别铰连接圆杆三(32),对称的所述圆杆三(32)分别铰连接连杆四(28),对称的所述连杆四(28)分别铰连接圆杆五(37),所述圆杆五(37)铰连接连杆二(26)的一端,所述齿轮二(25)的边缘处铰连接所述连杆二(26)的另一端;所述圆杆五(37)固定连接滑块(22),所述滑块(22)设置在所述直槽(33)内,所述滑块(22)固定连接方杆二(29),所述方杆二(29)穿过所述连杆一(17),所述方杆二(29)固定连接方板(31),所述方板(31)设置有一组均匀分布的圆锥体(30);

所述U块(23)铰连接圆杆四(34),所述圆杆四(34)设置在空心圆杆(35)内,所述空心圆杆(35)内设置有弹簧(36),所述空心圆杆(35)固定连接弹簧(36)的一端,所述弹簧(36)的另一端固定连接所述圆杆四(34),所述圆杆一(15)轴承连接所述空心圆杆(35);

所述圆轴(20)固定连接半齿轮(19),所述半齿轮(19)匹配所述半齿圈(2),所述圆轴(20)的端部设置在所述圆弧槽(13)内。

2.根据权利要求1所述的蘑菇菌种袋子加工装置,其特征在于:所述半圆板二(9)匹配所述半圆板一(3)。
