专利号: 2020109096344
申请人: 马壮壮
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

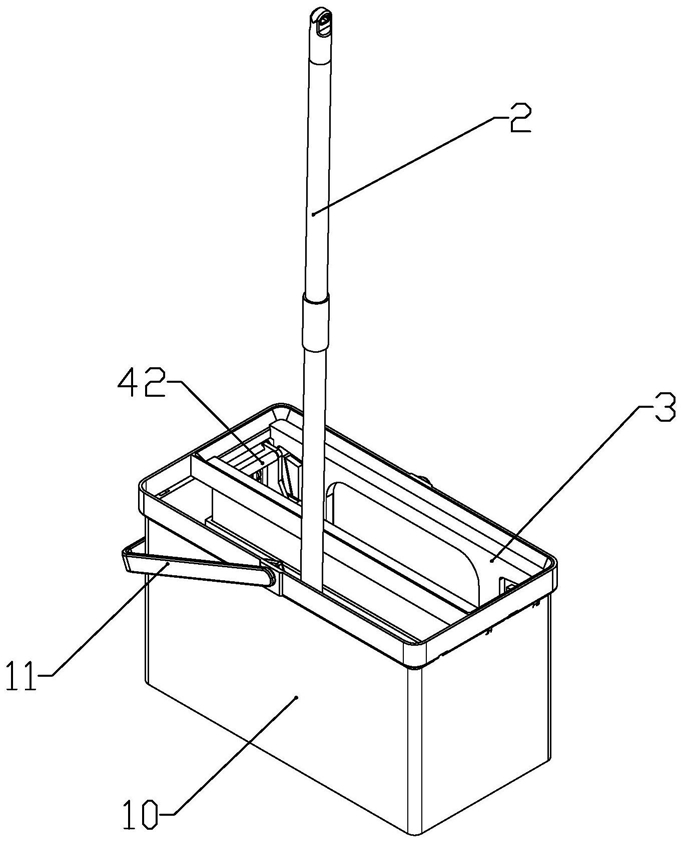

1.一种免手洗挤干拖把桶套件,包括有桶体和海绵拖把;其特征在于:所述桶体内固定连接有导向部;所述导向部内纵向滑动连接有挤水组件;所述桶体内底部位于所述导向部外侧横向滑动连接有清洁刷;

所述挤水组件包括有纵向滑动连接在所述导向部内部的挤水架和两个对称设置的转动连接在所述挤水架内部的自上而下穿过所述挤水架的挤压部;所述挤压部分别位于所述挤水组件长度方向的两端;

所述挤压部包括有两个纵向平行设置的转动连接在所述挤水架上的安装板以及分别转动连接在所述安装板上部的水平设置的挤压辊子;所述挤压辊子两端分别从所述安装板穿出;

所述导向部内位于所述挤压部两端分别成型有与所述挤压辊子滑动连接的封闭的挤压轨道;所述挤压轨道包括有自所述桶体外部向中部下端延伸的斜坡轨道;

当所述挤压辊子沿所述斜坡轨道向下运动时,所述挤压部分别向所述桶体中部旋转;

所述海绵拖把包括有拖把头和固定连接在所述拖把头下端的清洁海绵;所述拖把头上端宽度方向的两端成型有挤压圆弧;

当所述挤压辊子沿所述斜坡轨道向下运动时,所述挤压辊子与所述挤压圆弧充分挤压,所述拖把头与所述挤水架之间距离减小,所述清洁海绵被压缩脱水;

所述桶体内设置有能够使所述清洁刷水平移动进而清理所述清洁海绵的气弹簧;所述挤水架向下运动的同时使所述气弹簧压缩蓄力;

所述清洁刷靠近所述导向部一侧成型有多个导向滑头;所述桶体内底部沿所述桶体长度方向向上成型有限位板;所述限位板上成型有与所述导向滑头滑动连接的滑动槽;

所述清洁刷与所述桶体之间固定连接有第二拉簧;无外力情况下,所述第二拉簧使所述清洁刷滑动至所述滑动槽一端的端部;

所述清洁刷沿所述桶体长度方向远离所述桶体内壁成型有浮动部;所述限位板上位于所述滑动槽上端位于所述滑动槽的一侧成型有与所述滑动槽连通的限位槽;

当所述桶体内无水时,所述清洁刷位于所述滑动槽内;当所述桶体内有水时,所述浮动部受浮力上浮,使所述清洁刷进入到限位槽内;

所述气弹簧安装在所述导向部与所述清洁刷之间;所述导向部靠近所述气弹簧的侧壁成型有封闭的驱动轨道;所述气弹簧端部转动连接在所述桶体的内底端;所述气弹簧的另一端转动连接有滑动连接在所述驱动轨道内的滑动块;

所述驱动轨道包括有自上而下向所述限位槽靠近的压缩轨道和水平设置的回复轨道以及用于连接所述压缩轨道和所述回复轨道的第二复位轨道;所述压缩轨道最低点与所述回复轨道连接,所述压缩轨道最高点与所述第二复位轨道连接;

所述滑动块转动连接有浮子;当所述桶体内无水时,所述滑动块位于所述第二复位轨道最低点;当所述桶体内有水时,所述浮子受浮力上浮带动所述滑动块沿所述第二复位轨道上移,同时所述气弹簧在此过程中长度不变;

所述挤水架位于所述导向部外侧成型有能够与所述滑动块相抵的驱动杆;当所述挤水架下移时,所述驱动杆驱动所述滑动块沿所述压缩轨道向下移动,所述气弹簧压缩;

所述清洁刷靠近所述导向部一侧成型有能够与所述滑动块相抵的从动挡板;当所述滑动块位于所述回复轨道时,所述滑动块与所述从动挡板相抵同时所述导向滑头与所述限位槽侧端端部相抵,此时所述清洁刷位于第一极限位置;

当所述清洁刷受外力下移,所述导向滑头滑入所述滑动槽时,所述气弹簧的弹力作用使所述滑动块沿所述回复轨道滑动同时所述导向滑头沿所述滑动槽滑动到第二极限位置;

当所述滑动块由所述回复轨道滑入所述第二复位轨道后,滑动块与从动挡板分离,所述导向滑头在所述第二拉簧的弹力作用下,向所述第一极限位置滑动。

2.如权利要求1所述的一种免手洗挤干拖把桶套件,其特征在于:所述驱动杆下端成型有能够将所述滑动块拨入所述压缩轨道的驱动块。

3.如权利要求1所述的一种免手洗挤干拖把桶套件,其特征在于:所述挤压轨道包括有竖直设置的竖直轨道以及用于连接所述斜坡轨道和竖直轨道的水平设置的第一复位轨道;

所述竖直轨道最低点与所述斜坡轨道最低点重合;

所述挤压轨道上转动连接有复位弹片;自然状态下,所述复位弹片仅使所述竖直轨道与所述挤压轨道最低点导通;

当所述挤水架下移时,所述挤压辊子沿所述斜坡轨道向下移动,并驱动所述复位弹片转动,所述挤压辊子进而进入所述竖直轨道下端,此时所述挤水架位于下方极限位置;

当所述挤水架上移时,所述挤压辊子沿所述竖直轨道和所述第一复位轨道移动至上方极限位置。

4.如权利要求1所述的一种免手洗挤干拖把桶套件,其特征在于:所述挤水架与所述安装板之间安装有用于驱动所述挤水架向上复位的第一拉簧。

5.如权利要求1所述的一种免手洗挤干拖把桶套件,其特征在于:所述挤水架靠近所述挤压部的两端分别转动连接有使所述挤水架上下流畅滑动的滚子。

6.如权利要求1所述的一种免手洗挤干拖把桶套件,其特征在于:所述桶体上中部转动连接有能够方便提起所述桶体的提手。
