专利号: 2020109108500
申请人: 浙江省农业科学院
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

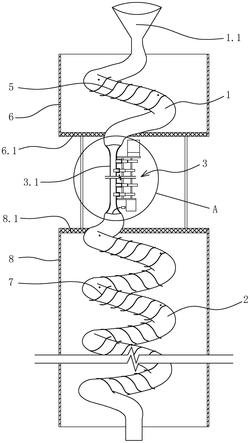

1.一种香榧干果加工设备,其特征是,包括:

预炒制螺旋管道,预炒制螺旋管道呈上下延伸,预炒制螺旋管的外侧设有用于加热预炒制螺旋管的上加热装置;

干果炒制螺旋管道,干果炒制螺旋管道位于预炒制螺旋管道的下方,干果炒制螺旋管道呈上下延伸,干果炒制螺旋管道的外侧设有用于加热干果炒制螺旋管道的下加热装置;

香榧破壳装置,香榧破壳装置包括竖向管道及破壳机构,所述竖向管道连接预炒制螺旋管道的下端口与干果炒制螺旋管道的上端口,所述破壳机构对经过竖向管道的香榧干果进行破壳;

香榧搅拌机构,香榧搅拌机构包括位于干果炒制螺旋管道内的钢丝绳及第一驱动电机,所述干果炒制螺旋管道的顶部或干果炒制螺旋管道的上端与竖向管道的连接部上设有钢丝绳过孔,所述钢丝绳上设有若干往外延伸形成的搅拌钢丝,钢丝绳通过搅拌钢丝支撑在干果炒制螺旋管道内,钢丝绳的上端穿过钢丝绳过孔位于干果炒制螺旋管道的外侧,钢丝绳的下端沿干果炒制螺旋管道往下螺旋延伸至干果炒制螺旋管道的下部,所述第一驱动电机的输出轴与钢丝绳的上端相连接。

2.根据权利要求1所述的一种香榧干果加工设备,其特征是,所述预炒制螺旋管道用于对香榧干果进行加热、除湿,所述香榧干果经预炒制螺旋管道加热、除湿后进入竖向管道,所述香榧干果经破壳机构进行破壳后进入干果炒制螺旋管道内,香榧干果在干果炒制螺旋管道内下落,以实现对香榧干果的炒制;所述香榧搅拌机构通过第一驱动电机驱动钢丝绳和搅拌钢丝转动,以通过搅拌钢丝搅拌干果炒制螺旋管道内的香榧干果,使香榧干果在干果炒制螺旋管道内翻滚下落。

3.根据权利要求1所述的一种香榧干果加工设备,其特征是,所述搅拌钢丝沿钢丝绳的径向延伸。

4.根据权利要求1或2或3所述的一种香榧干果加工设备,其特征是,所述搅拌钢丝的长度为干果炒制螺旋管道的内径的1/4-1/3。

5.根据权利要求1或2或3所述的一种香榧干果加工设备,其特征是,所述上加热装置包括螺旋环绕在预炒制螺旋管道的外壁上的电加热管或电加热丝,所述下加热装置包括螺旋环绕在干果炒制螺旋管道的外壁上的电加热管或电加热丝。

6.根据权利要求5所述的一种香榧干果加工设备,其特征是,还包括上隔离护套与下隔离护套,所述上加热装置和预炒制螺旋管道位于上隔离护套内,所述下加热装置和干果炒制螺旋管道位于下隔离护套内。

7.根据权利要求6所述的一种香榧干果加工设备,其特征是,所述上隔离护套的下端口通过下端隔热板封遮,预炒制螺旋管道的下端穿过下端隔热板封遮并位于下端隔热板封遮的下方,所述上隔离护套的上端口通过上端隔热板封遮,干果炒制螺旋管道的上端穿过上端隔热板封遮并位于上端隔热板封遮的上方,所述上隔离护套与下隔离护套通过连接杆相连接,所述香榧破壳装置位于上隔离护套与下隔离护套之间。

8.根据权利要求1或2或3所述的一种香榧干果加工设备,其特征是,所述破壳机构包括支架、若干自上而下依次分布设置在竖向管道上的破壳压杆过孔、若干与破壳压杆过孔一一对应的破壳压杆、与破壳压杆一一对应的复位弹簧、转动设置在支架上的竖向轴杆、若干设置在竖向轴杆上的偏心轮及用于驱动竖向轴杆转动的第二驱动电机,所述破壳压杆的一端伸入对应的破壳压杆过孔内,所述偏心轮与破壳压杆一一对应,偏心轮用于推动对应的破壳压杆往竖向管道的内腔内移动,所述复位弹簧用于带动对应的破壳压杆往竖向管道外移动。

9.根据权利要求7所述的一种香榧干果加工设备,其特征是,任意相连的两个破壳压杆中,当其中一个破壳压杆往竖向管道的内腔内移动,则另一个破壳压杆往竖向管道外移动。

10.根据权利要求1或2或3所述的一种香榧干果加工设备,其特征是,所述预炒制螺旋管道的上端口设有料斗。
