专利号: 2020109121539
申请人: 深圳国科精密仪器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

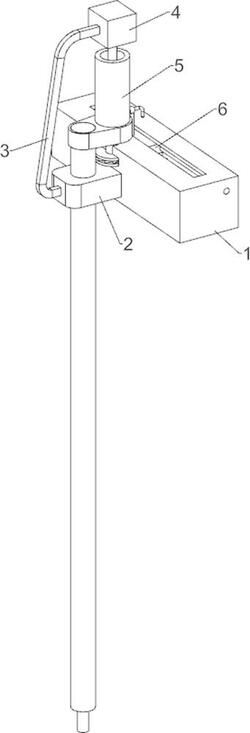

1.一种污水水质检测用取样装置,其特征是,包括:盒子(1),盒子(1)一侧设置有固定块(2);把手(3),固定块(2)另一侧设置有把手(3);方盒(4),把手(3)另一端设置有方盒(4);液压吸水机构(5),固定块(2)上设置有液压吸水机构(5);移动机构(6),盒子(1)内设置有移动机构(6);

液压吸水机构(5)包括:导流筒(51),固定块(2)上设置有导流筒(51),导流筒(51)内含单向阀且其外侧设置有刻度;连接块(52),导流筒(51)上端设置有连接块(52);缸体(53),连接块(52)另一侧设置有缸体(53),缸体(53)下部通过连接块(52)的通孔与导流筒(51)上端相通连;丝杆(54),缸体(53)内转动式设置有丝杆(54);活塞(55),缸体(53)内滑动式设置有活塞(55),活塞(55)与丝杆(54)螺纹配合;水嘴(56),缸体(53)靠近盒子(1)一侧设置有水嘴(56),水嘴(56)内含单向阀;伺服电机(57),方盒(4)内设置有伺服电机(57),伺服电机(57)通过联轴器驱动丝杆(54);

移动机构(6)包括:导柱(61),盒子(1)内远离液压吸水机构(5)一侧设置有导柱(61);

移动块(62),导柱(61)上滑动式设置有移动块(62);放置筒(63),移动块(62)下侧间隔均匀设置有放置筒(63);

还包括:棘轮(7),丝杆(54)下端设置有棘轮(7);扇形块(8),移动块(62)靠近棘轮(7)一侧关于移动块(62)中线对称间隔均匀设置有扇形块(8);连接轴(9),上下扇形块(8)之间均转动式设置有连接轴(9);棘齿(10),连接轴(9)中部均设置有棘齿(10);顶片(11),移动块(62)靠近棘轮(7)一侧均匀间隔设置有顶片(11),顶片(11)另一端均与棘齿(10)一侧相接触;弹性件(12),连接轴(9)两端均设置有弹性件(12)。

2.如权利要求1所述的一种污水水质检测用取样装置,其特征是,还包括:直齿条(13),移动块(62)远离棘齿(10)一侧下部设置有直齿条(13);转轴(14),盒子(1)靠近直齿条(13)一侧转动式设置有转轴(14);圆齿轮(15),转轴(14)另一端设置有圆齿轮(15),圆齿轮(15)与直齿条(13)相互啮合;多边形块(16),转轴(14)中部设置有多边形块(16);垫块(17),盒子(1)内侧壁靠近多边形块(16)处设置有垫块(17);弹簧夹片(18),垫块(17)上关于垫块(17)中线设置有弹簧夹片(18),弹簧夹片(18)夹住多边形块(16)对称的两边。
