专利号: 2020109174447
申请人: 高燕妮
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

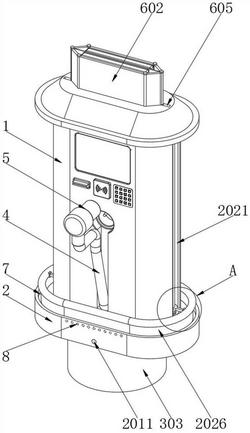

1.一种防破坏的自保护型新能源汽车充电桩,其特征在于:包括充电桩桩体(1)、底座(2)、旋转座(3)、充电线(4)、充电头(5)和风向组件(6);

所述充电桩桩体(1)底端设置有底座(2),所述底座(2)下方设置有旋转座(3),所述充电桩桩体(1)前侧设置有充电线(4),所述充电线(4)一端设置有充电头(5),所述充电桩桩体(1)顶端设置有风向组件(6)。

2.根据权利要求1所述的一种防破坏的自保护型新能源汽车充电桩,其特征在于:所述底座(2)内部安装有用于检测是否积水的检测组件,所述底座(2)外侧设置有用于防止雨水浸泡的防水组件。

3.根据权利要求2所述的一种防破坏的自保护型新能源汽车充电桩,其特征在于:所述检测组件包括检测孔(2011)、第一检测端子(2012)、第二检测端子(2013)、PCB电路板(2014)和电磁铁(2015);

所述底座(2)中部贯穿设置有检测孔(2011),所述检测孔(2011)内部一侧设置有第一检测端子(2012),所述检测孔(2011)内部另一侧设置有第二检测端子(2013),所述第一检测端子(2012)和第二检测端子(2013)通过导线连接在PCB电路板(2014)上,所述充电桩桩体(1)两侧设置有收纳槽(2021),所述收纳槽(2021)底端设置有电磁铁(2015)。

4.根据权利要求3所述的一种防破坏的自保护型新能源汽车充电桩,其特征在于:所述防水组件包括限位柱(2022)、升降环(2023)、连接杆(2024)、固定卡环(2025)、防水布(2026)和浮力气囊(2027);

所述收纳槽(2021)内部竖直安装有限位柱(2022),所述限位柱(2022)外侧套接有升降环(2024),所述升降环(2024)一侧通过连接杆(2024)连接有固定卡环(2025),所述底座(2)上表面外侧设置有防水布(2026),所述防水布(2026)顶端设置有浮力气囊(2027),所述浮力气囊(2027)内侧与固定卡环(2025)之间固定连接。

5.根据权利要求4所述的一种防破坏的自保护型新能源汽车充电桩,其特征在于:所述底座(2)上表面外侧设置有进水槽(7),所述进水槽(7)外侧贯穿开设有若干个进水孔(8)。

6.根据权利要求5所述的一种防破坏的自保护型新能源汽车充电桩,其特征在于:所述升降环(2023)与收纳槽(2021)之间设置有滚珠(2028),所述收纳槽(2021)的宽度等于浮力气囊(2027)的直径。

7.根据权利要求6所述的一种防破坏的自保护型新能源汽车充电桩,其特征在于:所述防水布(2026)内部设置有若干个固定磁条(2029),相邻的两根固定磁条(2029)同一侧为异性磁极。

8.根据权利要求7所述的一种防破坏的自保护型新能源汽车充电桩,其特征在于:所述风向组件(6)包括固定板(601)、风向板(602)、第一活动板(603)、第二活动板(604)、滑动槽(605)、挤压气囊(606)、进气单向阀(607)和输气管道(608);

所述充电桩桩体(1)顶端中部设置有固定板(601),所述固定板(601)两侧均设置有风向板(602),所述风向板(602)与固定板(601)之间设置有挤压气囊(605),两个所述风向板(602)之间通过第一活动板(603)和第二活动板(604)连接,所述风向板(602)与第一活动板(603)之间、风向板(602)与第二活动板(604)之间和第一活动板(603)与第二活动板(604)之间均为铰接,铰接处均设置有滑动槽(605),所述挤压气囊(606)顶端安装有进气单向阀(607),所述挤压气囊(606)底端设置有输气管道(608)。

9.根据权利要求8所述的一种防破坏的自保护型新能源汽车充电桩,其特征在于:所述旋转座(3)包括旋转柱(301)、旋转轴承(302)、固定座(303)、出气嘴(304)和挡风板(305);

所述旋转柱(301)外侧套接有旋转轴承(302),所述旋转轴承(302)外侧套接有固定座(303),所述输气管道(608)设置在旋转柱(301)内部,所述旋转柱(301)侧壁设置有若干个出气嘴(304),所述出气嘴(304)与输气管道(608)连接,所述固定座(303)内壁对应出气嘴(304)位置处设置有挡风板(305)。

10.根据权利要求9所述的一种防破坏的自保护型新能源汽车充电桩,其特征在于:所述出气嘴(304)呈九十度角设置。
