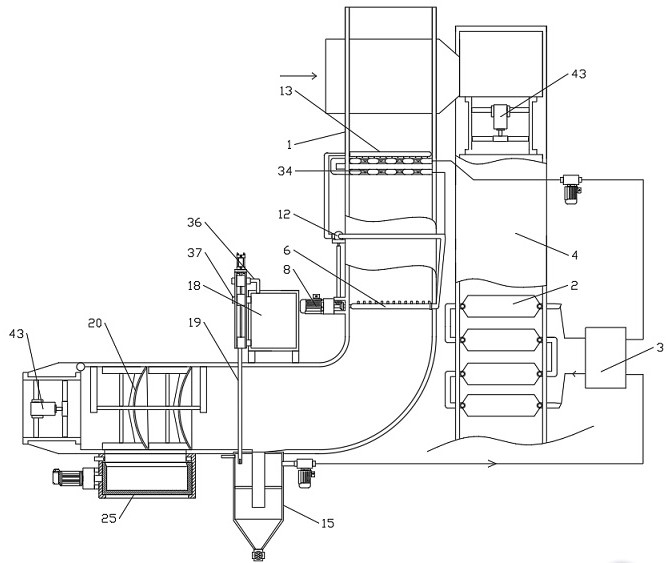

1.一种基于煤矿矿井排风余热的送风加热设备，包括排风管（1）、送风管（4）、雾化反冲热交换结构、自动蓄水及水处理结构、自排放粉尘处理结构、出风冷凝结构、散热片（2）、热泵（3），其特征在于，所述送风管（4）设于排风管（1）一侧且二者均安装于煤矿矿井上，所述雾化反冲热交换结构安装于排风管（1）内中部，所述自动蓄水及水处理结构安装于排风管（1）下部，所述自排放粉尘处理结构安装于排风管（1）下部靠近进风端，所述出风冷凝结构安装于排风管（1）上段且与送风管（4）上端连通，所述散热片（2）安装于送风管（4）中部，所述热泵（3）制热端与散热片（2）通过管路连接，所述热泵（3）热交换端与自动蓄水及水处理结构和可反冲热交换结构通过管路连接；

所述排风管（1）为弯曲的L形管状结构；

所述雾化反冲热交换结构包括旋转接头（5）、盘管（6）、雾化喷头（7）、一号减速电机（8）、一号伞齿（9）、二号伞齿（10）、传动杆（11）、闸阀（12）、反冲管（13）、喷淋头（14）、水雾拦截辅热结构，所述旋转接头（5）固定插装于排风管（1）中部侧壁上，所述盘管（6）与旋转接头（5）连接，多个所述雾化喷头（7）等间距排布连接于盘管（6）上表面上，所述一号减速电机（8）固定安装于排风管（1）上且其输出端与盘管（6）左端连接，所述一号伞齿（9）套装安装于一号减速电机（8）输出轴上，所述二号伞齿（10）与一号伞齿（9）咬合，所述传动杆（11）可转动插装安装于排风管（1）外壁上且与二号伞齿（10）上表面连接，所述闸阀（12）安装于排风管（1）外壁上且其控制轴与传动杆（11）上端连接，所述闸阀（12）进水端与旋转接头（5）通过管路连接，所述反冲管（13）固定安装于排风管（1）中上部内部且与闸阀（12）出水端通过管路连接，多个所述喷淋头（14）等间距分布安装于反冲管（13）下表面上，所述水雾拦截辅热结构通过管路与连接闸阀（12）与旋转接头（5）的管路连通，所述水雾拦截辅热结构通过管路与热泵（3）连接；

所述自动蓄水及水处理结构包括沉淀池（15）、中间管（16）、水滤网（17）、水箱（18）、连轴三控阀、出水管（19）、，所述沉淀池（15）固定安装于排风管（1）底部，所述中间管（16）固定安装于沉淀池（15）中部且上端与排风管（1）底部连通，所述水滤网（17）固定嵌装于中间管（16）与沉淀池（15）池壁之间中部，所述沉淀池（15）上部与热泵（3）通过管路连接，所述水箱（18）固定安装于排风管（1）下部弯曲部位上表面上，所述连轴三控阀通过三个管路安装于水箱（18）上，所述出水管（19）安装于连轴三控阀下端且与水箱（18）底部连通，所述出水管（19）下端高度高于沉淀池（15）与热泵（3）连接管路的连接位置高度；

所述自排放粉尘处理结构包括空气滤网（20）、转动轴（21）、转动架（22）、刮动扇叶（23）、刮板（24）、收集桶（25）、落料槽（26）、转动桶（27）、收集槽（28）、排放槽（29）、二号减速电机（30）、激光对射传感器（31），两道所述空气滤网（20）安装于排风管（1）内，所述转动轴（21）通过轴承可转动安装于排风管（1）内且从两个所述空气滤网（20）中部滑动穿过，两个所述转动架（22）固定安装于转动轴（21）上且分别位于两个所述空气滤网（20）左侧，四个所述刮动扇叶（23）环形阵列分布安装于转动架（22）上且与排风管（1）内壁相接触，所述刮板（24）安装于安装架上且与空气滤网（20）左表面相接触，所述收集桶（25）横向固定安装于排风管（1）下表面上，所述落料槽（26）横向开于收集桶（25）上部和排风管（1）底部之间，所述转动桶（27）滑动嵌装于收集桶（25）内，所述收集槽（28）开于转动桶（27）上且与落料槽（26）位置对应，所述排放槽（29）开于收集桶（25）下端，所述二号减速电机（30）固定安装于收集桶（25）左侧且其输出轴与转动桶（27）连接，所述激光对射传感器（31）安装于落料槽（26）前后两侧。

2.根据权利要求1所述的基于煤矿矿井排风余热的送风加热设备，其特征在于，所述出

风冷凝结构包括矩形管（32）、连接管（33），多个所述矩形管（32）并列排布竖向插装安装于排风管（1）上部，所述连接管（33）与多个矩形管（32）连通且与送风管（4）上端连通。

3.根据权利要求1所述的基于煤矿矿井排风余热的送风加热设备，其特征在于，所述水

雾拦截辅热结构包括拦截网（34）、换热管（35），两层所述拦截网（34）上下分布固定安装于排风管（1）内且位于出风冷凝结构下方，所述换热管（35）蜿蜒排布固定嵌装于两层拦截网（34）上，所述换热管（35）一端与热泵（3）连接另一端与连接闸阀（12）与旋转接头（5）的管路连接。

4.根据权利要求1所述的基于煤矿矿井排风余热的送风加热设备，其特征在于，所述连

轴三控阀包括出气管（36）、加水管（37）、阀体（38）、支撑架（39）、电控伸缩缸（40）、阀杆（41）、阀芯（42），所述出气管（36）固定安装于水箱（18）上端，所述加水管（37）固定安装于水箱（18）上部且位于出气管（36）下方，三个所述阀体（38）分别同一竖直位置分布纵向排列分布安装于出气管（36）、加水管（37）、出水管（19）上，所述支撑架（39）固定安装于三个所述阀体（38）上，所述电控伸缩缸（40）安装于支撑架（39）上端，所述阀杆（41）滑动插装于三个所述阀体（38）上且上端与电控伸缩缸（40）伸缩端连接，三个所述阀芯（42）分别固定套装于阀杆（41）上且分别位于三个所述阀体（38）内。

5.根据权利要求4所述的基于煤矿矿井排风余热的送风加热设备，其特征在于，所述阀

体（38）为中部设有环状结构的空心块状结构，所述阀芯（42）自上至下分别位于阀体（38）中部环状结构的下方、下方、上方。

6.根据权利要求1所述的基于煤矿矿井排风余热的送风加热设备，其特征在于，所述刮

动扇叶（23）为倾斜横向方向安装于转动架（22）上上的片状结构。

7.根据权利要求1所述的基于煤矿矿井排风余热的送风加热设备，其特征在于，所述排

风管（1）和送风管（4）上设有轴流风机（43），所述两个所述轴流风机（43）分别固定安装于排风管（1）下端和送风管（4）上部。

8.根据权利要求1所述的基于煤矿矿井排风余热的送风加热设备，其特征在于，两个所

述空气滤网（20）位于左侧的空气滤网（20）的网的孔径大于位于右侧的网的孔的孔径。

9.根据权利要求1所述的基于煤矿矿井排风余热的送风加热设备，其特征在于，所述沉

淀池（15）上部设有通风管（44），所述通风管（44）安装于沉淀池（15）上部侧壁上。

10.根据权利要求1所述的基于煤矿矿井排风余热的送风加热设备，其特征在于，所述

反冲管（13）为与盘管（6）结构相似为盘状缠绕的管状结构。
