1.一种白色长余辉发光材料，其特征在于：其分子式为Ca5-xGa6O14: Pr3+x，其中，Pr3+为激活剂，Ca5-xGa6O14为基质，0.005≤x≤0.09。

2.如权利要求1所述的一种白色长余辉发光材料，其特征在于：所述白色长余辉发光材料是以CaCO3、Ga2O3、 Pr6O11为原料、依次进行研磨、烘干制备成原料粉末，再进行煅烧、研磨再煅烧的复合煅烧制得。

3.如权利要求1或2所述的白色长余辉发光材料的制备方法，其特征在于：以CaCO3、Ga2O3、 Pr6O11作为原料，依次进行研磨、烘干制备成原料粉末，再进行第一次煅烧、研磨、第二次煅烧的复合煅烧，其中复合煅烧第一次煅烧是将原料粉末置于1210 1280℃的空气环~境中、烧结6 9h，冷却至室温后，研磨，第二次煅烧是在900 1000℃还原气氛下烧结2 4h，冷~ ~ ~却至室温。

4.如权利要求3所述的一种白色长余辉发光材料的制备方法，其特征在于：所述还原气氛是由体积百分比为10%的H2和体积百分比为90%的N2组成。

5.如权利要求3或4所述的一种白色长余辉发光材料的制备方法，其特征在于：所述复合煅烧中的研磨是沿同一方向有里到外进行研磨，研磨速率为40转/min，研磨时间超过

15min。

6.如权利要求3所述的一种白色长余辉发光材料的制备方法，其特征在于：上述制备原料粉末过程中，研磨时加入无水乙醇，在低于20℃下进行研磨，研磨速率为30转/min，研磨时间为45 70min。

~

7.如权利要求5所述的一种白色长余辉发光材料的制备方法，其特征在于：上述CaCO3、Ga2O3、 Pr6O11的质量比为0.589 0.599:0.667:0.001 0.182。

~ ~

8.如权利要求6所述的一种白色长余辉发光材料的制备方法，其特征在于：上述无水乙醇与原料总质量的用量为1 1.2：1。

~

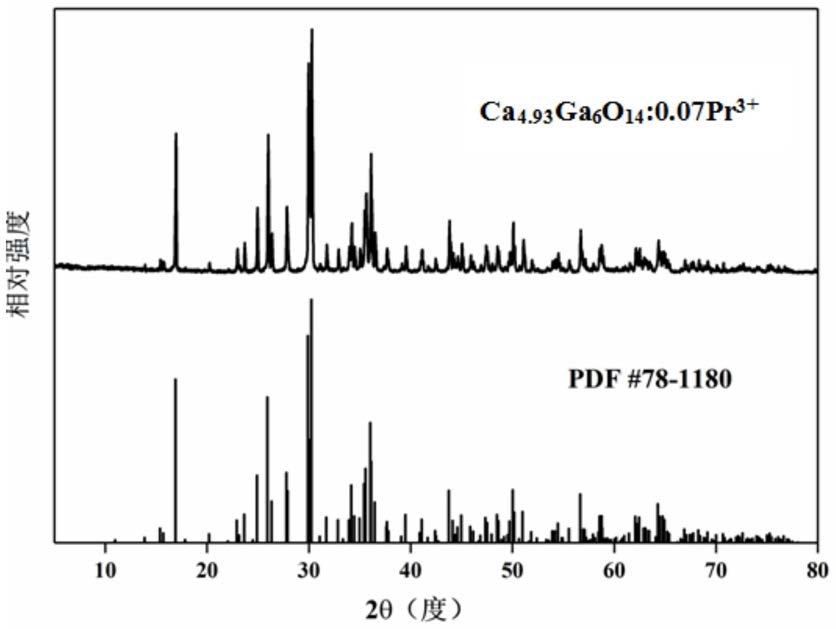

9.一种白色长余辉发光材料的制备方法，其特征在于，按如下步骤进行：（1）制备原料粉末

按照CaCO3、Ga2O3、 Pr6O11的质量比为0.589~0.599:0.667:0.001~0.182称取CaCO3、Ga2O3、 Pr6O11作为原料，加入无水乙醇，无水乙醇质量和原料总质量比为1~1.2：1，在低于20℃下进行研磨，研磨速率为30转/min，研磨后将粉末置于100℃下干燥2h；

（2）复合煅烧

第一次煅烧是将原料粉末置于1210 1280℃的空气环境中、烧结6 8h，冷却至室温后，~ ~沿同一方向有里到外进行研磨，研磨速率为40转/min，研磨时间超过15min，然后在由体积百分比为10%的H2和体积百分比为90%的N2组成的还原气氛下第二次煅烧，温度为 900~1000℃，烧结2 4h，冷却至室温。

~
