专利号: 2020109222370
申请人: 临沂高途信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

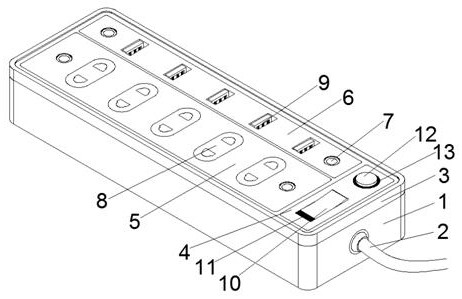

1.一种防触电新型插排,包括插排本体(1)、电源线(2)、插排顶盖(3)、控制面板(4)、插孔面板(5)、充电面板(6)、固定螺栓(7)、防触电插孔模块(8)、USB充电插孔(9),其特征在于:所述插排本体(1)前端安装有电源线(2),所述插排本体(1)顶部安装有插排顶盖(3),所述插排顶盖(3)顶部前端开设有控制面板(4),所述插排顶盖(3)顶部左侧开设有插孔面板(5),且插排顶盖(3)顶部右侧开设有充电面板(6),所述插孔面板(5)与充电面板(6)前后两侧均安装有固定螺栓(7),且插排顶盖(3)通过固定螺栓(7)与插排本体(1)相连接,所述插孔面板(5)内等距安装有若干防触电插孔模块(8),所述充电面板(6)内等距安装有若干USB充电插孔(9)。2.根据权利要求1所述的防触电新型插排,其特征在于:所述控制面板(4)还包括电源开关(10)、电源指示灯(11)、充电开关(12)和环形指示灯(13),所述控制面板(4)顶部左侧安装有电源开关(10)、且电源开关(10)左侧安装有与电源开关(10)相匹配的电源指示灯(11),所述电源开关(10)与插孔面板(5)相连接,且控制插孔面板(5)开合,所述控制面板(4)顶部右侧安装有充电开关(12),所述充电开关(12)外侧一周安装有与充电开关(12)相匹配的环形指示灯(13),所述充电开关(12)与充电面板(6)相连接,且控制充电面板(6)开合。3.根据权利要求1所述的防触电新型插排,其特征在于:所述防触电插孔模块(8)还包括火线插孔(14)、零线插孔(15)、金属片(16)、电源线主线(17)、零线(18)和火线(19),所述防触电插孔模块(8)顶部开设有火线插孔(14)和零线插孔(15),所述火线插孔(14)和零线插孔(15)内部外侧均安装有金属片(16),所述防触电插孔模块(8)底部安装有电源主线(17),且电源主线(17)与电源线(2)相连接,所述零线插孔(15)内的金属片(16)上通过零线(18)与电源线主线(17)相连接,所述火线插孔(14)内的金属片(16)上通过火线(19)与电源线主线(17)相连接。4.根据权利要求1所述的防触电新型插排,其特征在于:所述防触电插孔模块(8)还包括L形密封油腔(20)、升降滑块(21)、密封垫(22)、连接金属条(23)、弹簧套筒(24)、滑动金属块(25)和密封圈(26),所述防触电插孔模块(8)内部下方开设有L形密封油腔(20),所述L形密封油腔(20)左侧顶部安装有升降滑块(21),且升降滑块(21)顶部位于零线插孔(15)内,所述升降滑块(21)底部安装有密封垫(22),所述火线(19)右侧上下两端分别安装有连接金属条(23),所述连接金属条(23)右侧安装有弹簧套筒(24),所述L形密封油腔(20)右侧安装有滑动金属块(25),且滑动金属块(25)右侧与弹簧套筒(24)相连接,并且滑动金属块(25)可连接上下连接金属条(23),所述滑动金属块(25)左侧安装有密封圈(26)。5.根据权利要求1所述的防触电新型插排,其特征在于:所述L形密封油腔(20)内充满变压器油作为填充,具有绝缘作用,同时实现升降滑块(21)与滑动金属块(25)相互联动,实现当插头插入零线插孔(15)后,火线(19)才会接通形成回路的防触电安全功能。
