专利号: 2020109226403
申请人: 浙江龙谱科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

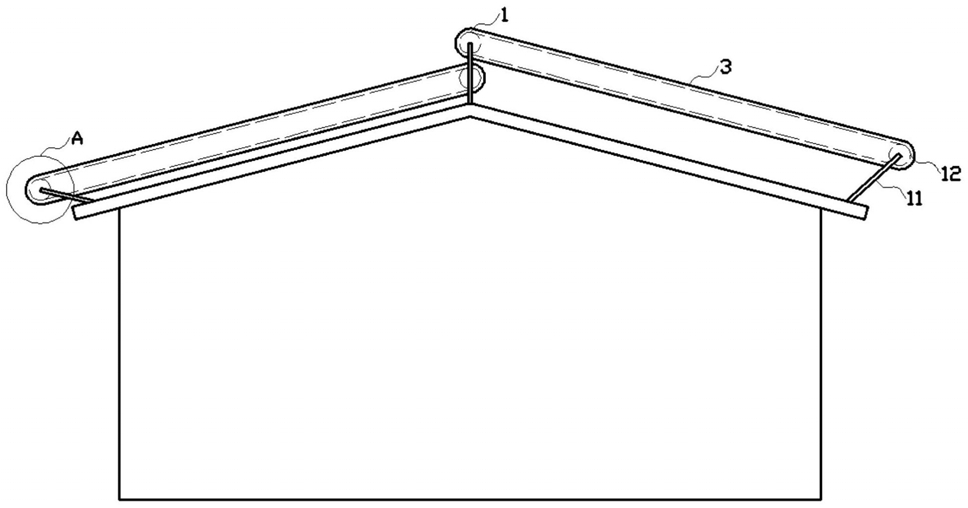

1.一种轻质屋顶除雪保护装置,它包括支撑模块(1)、保护模块(2)及传送带(3),其特征在于:所述支撑模块(1)包括支撑杆(11)及导辊(12);所述支撑杆(11)设为两组以上,所述支撑杆(11)包括外支撑杆及内支撑杆;其中,所述外支撑杆对称固定在轻质屋顶的两侧,所述内支撑杆固定安装在轻质屋顶的中线处,所述外支撑杆及所述内支撑杆的支撑方向指向上方;所述导辊(12)设为两组,所述导辊(12)包括外导辊及内导辊;其中,所述内导辊上下分布,所述外导辊通过所述外支撑杆旋转装配在轻质屋顶屋檐两侧的上方,所述内导辊通过所述内支撑杆旋转装配在轻质屋顶的上方;所述保护模块(2)包括缓冲轮(21)及拉簧(22);所述缓冲轮(21)每两个一组对应所述导辊(12)的数量设置,所述缓冲轮(21)安装在所述导辊(12)两端的内部;所述缓冲轮(21)中心设有旋转孔,所述缓冲轮(21)通过所述旋转孔旋转装配在所述支撑杆(11)上;所述缓冲轮(21)的外环面上设置有拉簧(22);所述拉簧(22)设为两个以上,所述拉簧(22)关于所述缓冲轮(21)的轴心对称分布;所述拉簧(22)的一端与所述缓冲轮(21)的外环面固定连接,另一端与所述导辊(12)的内环面固定连接;

所述传送带(3)使用柔性材料制作,所述传送带(3)设为两组分别传动装配在两组所述导辊(12)上。

2.根据权利要求1所述的轻质屋顶除雪保护装置,其特征在于:所述传送带(3)上设置有间隔板,所述间隔板设为两个以上,所述间隔板等距铰接在所述传送带(3)的外环面上。

3.根据权利要求1所述的轻质屋顶除雪保护装置,其特征在于:所述传送带(3)使用透明橡胶材料制作,所述传送带(3)的内部设置有吸热板,所述吸热板使用吸热材料制作,所述吸热板的两端设置有保温板,所述保温板与所述传送带(3)的两侧接触。

4.根据权利要求1所述的轻质屋顶除雪保护装置,其特征在于:两组所述内导辊上下之间设置有挡雪板,所述挡雪板覆盖在所述内导辊上下的间隙之间。

5.根据权利要求1所述的轻质屋顶除雪保护装置,其特征在于:所述支撑杆(11)的底部设置有保护模块(2),所述保护模块(2)包括底座,所述底座包裹在所述支撑杆(11)底部上,所述底座内部设置有橡胶塞。
