专利号: 2020109238434
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

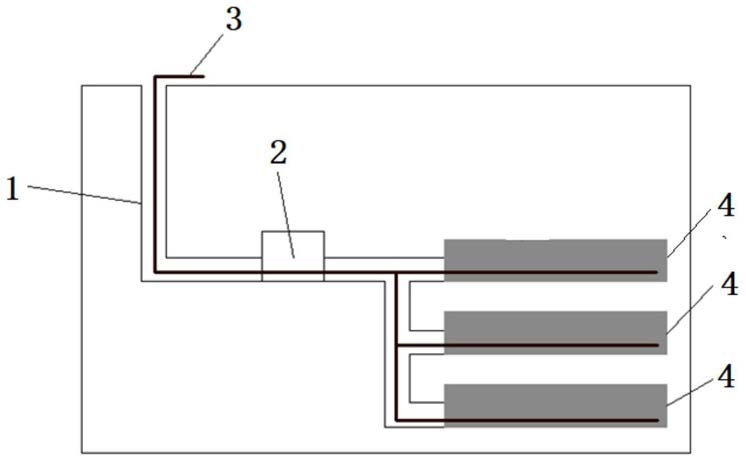

1.一种深部煤层超长钻孔探水及地热一体化开采方法,其特征在于,包括以下步骤:第一步,由副井(1)进入深部煤层开采区域,并在深部煤层开采区域的第一水平位置设置集中换热站(2),沿副井(1)从地面向井下布置集中换热管路(3),通过集中换热管路(3)连接至不同的各水平取热场所;

第二步,沿工作面(4)及对应的左右顺槽(5)打U型超长探水钻孔(6),用于对各工作面(4)进行探水作业,探水作业完成后再借用U型超长探水钻孔埋设取热水管,每个工作面的取热管路的两端与集中换热管路(3)之间采用隔热软管(7)连接,并结合集中换热管路(3)、集中换热站(2)将冷水注入各工作面(4)从而进行取热,并将热水运输至地面;

第三步,取热完成后,先将对应工作面的隔热软管(7)取下,并对集中换热管路(3)的相应接头进行封堵;

第四步,使用综掘机进行巷道掘进,开采过程中综掘机将取热水管直接破碎,取热水管不需要回收。

2.根据权利要求1所述的深部煤层超长钻孔探水及地热一体化开采方法,其特征在于:对于不同的各水平取热场所,若所述集中换热站(2)至其余水平取热场所距离较远,由集中换热站(2)向各开采区打垂直和水平的钻孔,以减少集中换热管路(3)的布置长度。

3.根据权利要求1或2所述的深部煤层超长钻孔探水及地热一体化开采方法,其特征在于:所述集中换热管路(3)所取热水送至地面发电厂减少发电所需燃煤量,或送至室内供暖。

4.根据权利要求1所述的深部煤层超长钻孔探水及地热一体化开采方法,其特征在于:在掘进井下大巷和采区上下山时,使用超长探水钻孔 (6)探水,提前探明井下水害,并埋管注水取热。

5.根据权利要求1所述的深部煤层超长钻孔探水及地热一体化开采方法,其特征在于:对所述集中换热管路(3)和取热管路的热水出管部分做隔热处理,避免热害区域的高温扩散至其它工作场所。
