专利号: 2020109241988
申请人: 张建发
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

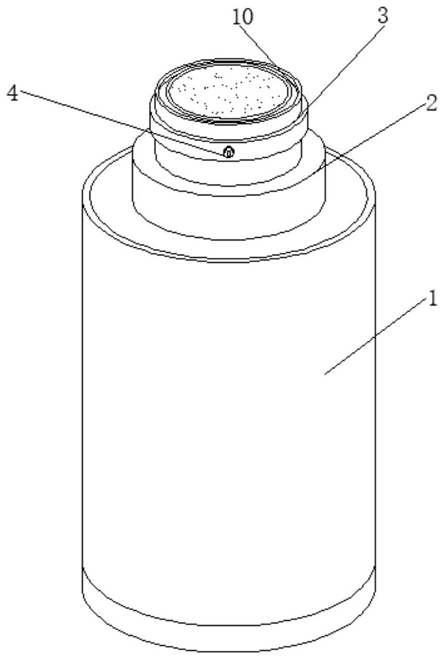

1.一种白酒瓶瓶盖结构,包括白酒瓶体(1)和限位滑槽(13),其特征在于:所述白酒瓶体(1)的上端设置有固定块(2),且固定块(2)的外侧设置有定位块(3),所述定位块(3)的内侧设置有定位凹槽(4),且定位凹槽(4)的内侧设置有定位卡块(5),所述定位卡块(5)的外侧设置有定位弹簧一(6),且定位弹簧一(6)的外侧设置有瓶盖体(7),所述瓶盖体(7)的上表面内侧设置有定位凸块(9),且瓶盖体(7)的上端设置有固定杆(11),所述限位滑槽(13)开设于固定杆(11)的右侧内部,且限位滑槽(13)的内侧设置有限位滑块(14),所述限位滑块(14)的上端设置有连接杆(15),且连接杆(15)的上端设置有固定盖(16),所述固定杆(11)的左侧开设有出酒口(17),所述固定盖(16)的左侧内部设置有密封垫(19),且密封垫(19)的外侧设置有定位弹簧二(21),所述出酒口(17)的内侧设置有过滤网(18),且出酒口(17)与过滤网(18)之间的连接方式为固定连接,并且密封垫(19)与出酒口(17)之间构成密封结构,所述固定盖(16)的内壁设置有活性炭网(22),且活性炭网(22)与固定盖(16)之间的连接方式为固定连接。

2.根据权利要求1所述的一种白酒瓶瓶盖结构,其特征在于:所述定位凹槽(4)关于定位块(3)的水平中心线对称,且定位凹槽(4)与定位卡块(5)之间构成卡合结构,并且定位卡块(5)与定位弹簧一(6)之间构成伸缩结构。

3.根据权利要求1所述的一种白酒瓶瓶盖结构,其特征在于:所述瓶盖体(7)的内壁设置有密封橡胶圈(8),且瓶盖体(7)与密封橡胶圈(8)之间的连接方式为固定连接,并且瓶盖体(7)通过密封橡胶圈(8)与固定块(2)之间构成密封结构。

4.根据权利要求1所述的一种白酒瓶瓶盖结构,其特征在于:所述固定块(2)的上表面开设有定位卡槽(10),且瓶盖体(7)通过定位凸块(9)与定位卡槽(10)之间构成卡合结构。

5.根据权利要求1所述的一种白酒瓶瓶盖结构,其特征在于:所述固定杆(11)的上表面设置有磁铁(12),且固定杆(11)与固定盖(16)之间构成卡合结构。

6.根据权利要求1所述的一种白酒瓶瓶盖结构,其特征在于:所述限位滑槽(13)与限位滑块(14)之间构成滑动结构,且连接杆(15)与固定盖(16)之间的连接方式为固定连接。
