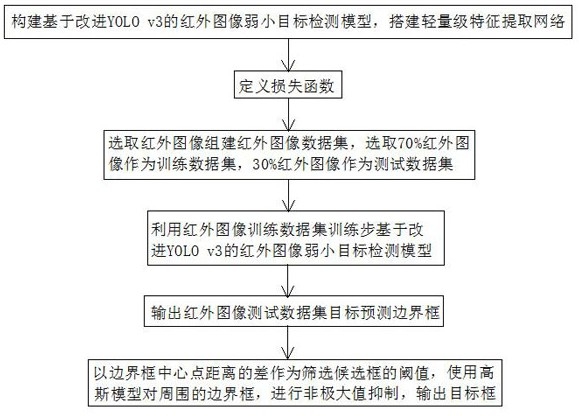

1.基于改进YOLO v3的红外图像弱小目标检测方法,其特征在于,包括以下步骤:步骤1:构建基于改进YOLO v3的红外图像弱小目标检测模型,搭建轻量级特征提取网络;所述的步骤1包括以下步骤:步骤1.1:在轻量级特征提取网络中使用深度可分离卷积改进YOLOv3残差模块中的标准卷积操作;
步骤1.2:在轻量级特征提取网络每一个残差模块中引入通道自注意力机制;
步骤1.3:在轻量级特征提取网络每一个残差模块中引入空间自注意力机制;
步骤1.4:在轻量级特征提取网络中使用H‑swish激活函数加速网络训练;
步骤2:定义损失函数Loss,具体的:
用边界框的重叠程度和两个边界框的中心距离,以及预测框的长宽比和真实框的长宽比即CIou即Complete‑IoU作为边界框的损失函数LossCIoU,结合物体类别预测误差损失Lossobj和预测置信度损失Lossconf,则训练回归的损失函数Loss为:其中,Loss表示训练回归的损失函数, 表示两个边界框中心的距离损失,α表示权重函数,ν表示预测框的长宽比和真实框的长宽比的相似性,c表示两个边界框所组成的
2 gt
最小矩形的对角线距离,ρ(b,b )表示两个边界框中心点的距离; 表示第i个网格中第j个边界框中是否存在目标,若存在目标,则 的值为1,计算两个边界框的中心坐标之间的差值;若不存在目标,则 的值为0,不计算损失;γnoobj表示单元格中没有目标的置信度同2
样进行了加权操作,但会有较低的预测置信度做惩罚,γnoobj取值0.5;S表示输入图像被分割的网格数,B表示每个网格生成的包围框数,ci表示预测的置信度,ci'表示真实的置信度,pi(c)表示是在网格i内目标属于c的真实概率,p′i(c)表示在网格i内目标属于c的预测概率,用改进的GIou代替YOLO v3的IoU作为边界框的度量标准,如下式所示:其中,C是两个框包含的最大矩形的面积,而A和B代表任何两个边界框的面积,GIou更加准确的表示两个边界框的重叠程度;
步骤3:选取红外图像组建红外图像数据集,对该数据集里的红外图像进行预处理,选取70%红外图像作为训练数据集,30%红外图像作为测试数据集;
步骤4:将红外图像训练数据集输入步骤1所述的基于改进YOLO v3的红外图像弱小目标检测模型,并利用步骤2所述的损失函数训练步骤1所述的基于改进YOLO v3的红外图像弱小目标检测模型;
步骤5:将红外图像测试数据集输入步骤4中训练好的基于改进YOLO v3的红外图像弱小目标检测模型,输出红外图像测试数据集目标预测边界框;
步骤6:对于输出的多个目标预测边界框,以GIou和边界框中心点距离的值作为筛选候选框的阈值,并使用高斯模型降低周围边界框的置信度,进行非极大值抑制,输出目标框,如下式所示:这里bi表示每个类别的预测边界框,Si表示当前框的得分,M是具有最大分数的边界框,Nt表示筛选两个重叠框的阈值,这里取0.3, 表示两个边界框中心的距离损失,c表
2 gt
示两个边界框所组成的最小矩形的对角线距离,ρ(b,b )表示两个边界框中心点的距离。
2.根据权利要求1所述的基于改进YOLO v3的红外图像弱小目标检测方法,其特征在于:所述的步骤5包括以下步骤:步骤5.1:将红外图像测试数据集中的红外图像通过纵横比、缩放操作,将红外图像大小统一设置为416×416×3,然后输入步骤4中训练好的基于改进YOLO v3的红外图像弱小目标检测模型;
步骤5.2:步骤5.1中输入的红外图像经过32个卷积核大小为1×1,步长为2的卷积层,得到对应的第一个下采样的特征图,大小为208×208×32;
步骤5.3:步骤5.2中下采样的特征图经过第一个步长为1的残差模块,得到大小为208×208×16的输出特征图;
步骤5.4:步骤5.3中输出特征图经过多个残差模块进行图像特征的提取,得到不同大小的特征图;
步骤5.5:最后使用1×1的卷积层,通过对步骤5.4中所述的不同大小的特征图进行物体类别、位置和置信度的预测,输出多个目标预测边界框。
3.根据权利要求1所述的基于改进YOLO v3的红外图像弱小目标检测方法,其特征在于:所述步骤1.2包括以下步骤:步骤1.2.1:待处理图片输入到特征提取网络残差模块中,分别经过卷积核大小为1×1和3×3的卷积层,输出特征图F;
步骤1.2.2:在特征图F上引入通道自注意力机制,利用特征之间的通道相关性,生成通道自注意力特征图Mc(F),如下式所示:Mc(F)=δ(MLP(AvgPool(F))+MLP(MaxPool(F)));
其中,Mc(F)表示通道自注意力特征图,δ表示激活函数,MLP是共享网络的多层感知机制,AvgPool(F)表示平均池化操作,MaxPool(F)表示最大池化操作。
4.根据权利要求3所述的基于改进YOLO v3的红外图像弱小目标检测方法,其特征在于:所述步骤1.3包括以下步骤:步骤1.3.1:步骤1.2.2中所述特征图F生成的通道自注意力特征图Mc(F)与特征图F执行加权操作得到加权特征图F1;
步骤1.3.2:对加权特征图F1使用平均池化操作AvgPool(F1)和最大池化操作MaxPool(F1),生成两个2D的特征图 和步骤1.3.3:对两个2D的特征图 和 通过卷积核大小为7×7的卷积层生成空间注意力特征图Ms(F1),对需要强调或者抑制的地方进行编码,具体计算如下式所示:
7×7
其中Ms(F1)表示空间自注意力特征图,δ为激活函数,f 代表卷积核大小7×7的卷积操作。
