专利号: 2020109287445
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

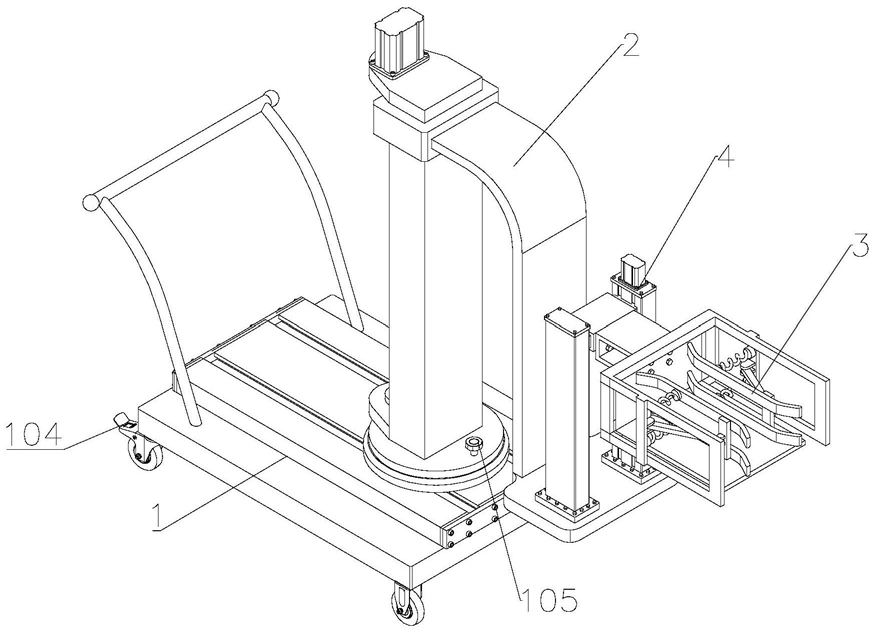

1.一种船舶用卸货装置,其特征在于:包括移动平台、升降平台和货物平台,所述升降平台的底部设置在所述移动平台上,所述升降平台能够带动所述货物平台上升或下降,所述升降平台包括立柱、滑座和驱动机构,所述立柱穿过所述滑座并且和所述滑座滑动连接,所述驱动机构固定在所述立柱的顶部,所述驱动机构的一端穿过所述滑座并与所述滑座螺纹配合,所述驱动机构能够带动所述滑座沿所述立柱做直线往返运动,所述货物平台包括货架、连杆和夹持件,所述连杆和所述夹持件均设有两个,两个所述夹持件分别通过一个连杆固定在所述货架上,所述连杆的两端分别铰接在一个所述夹持件和所述货架的一侧,两个所述夹持件之间留有空隙,所述货架和所述夹持件之间还装有弹簧;所述移动平台包括手推车、滑道和底座,所述滑道安装在所述手推车上,所述底座卡合在所述滑道内,所述底座能够沿所述滑道滑动,所述立柱固定在所述底座上;所述货物平台通过抬升装置和所述升降平台连接,所述抬升装置包括竖梁、横梁和抬升电机,所述竖梁设有两个,所述横梁的两侧分别滑动安装在一个所述竖梁上,所述抬升电机的输出端装有传动螺杆,传动螺杆平行于竖梁长度方向设置在竖梁的内部,传动螺杆穿过横梁并且与横梁螺纹配合,所述竖梁连接所述滑座;

所述滑座和所述竖梁通过延伸板连接,所述延伸板为“Z”字形,所述延伸板的上方固定在所述滑座上,所述竖梁安装在所述延伸板的下方,所述延伸板和所述立柱构成“∩”形结构;

延伸板安装有竖梁的一侧位于移动平台的前方,当需要将货物卸下甲板时,将移动平台移动至甲板边缘,此时延伸板以及安装在延伸板上的抬升装置和货物平台均伸出甲板外;延伸板和立柱之间形成的“∩”形结构可以避免延伸板下降过程中与船体发生碰撞。

2.如权利要求1所述的一种船舶用卸货装置,其特征在于:所述夹持件位于所述手推车前进方向的一端设有朝向货架外侧的弧形弯折。

3.如权利要求2所述的一种船舶用卸货装置,其特征在于:所述驱动机构包括驱动电机和螺杆,所述驱动电机安装在所述立柱的顶端,所述螺杆和所述驱动电机的输出轴通过联轴器连接,所述螺杆和所述滑座螺纹配合。

4.如权利要求3所述的一种船舶用卸货装置,其特征在于:所述手推车上还设有刹车脚轮,所述底座上还设有锁紧手轮,所述锁紧手轮穿过所述底座后与所述滑道接触,所述锁紧手轮和所述底座螺纹连接。
