专利号: 2020109325428
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

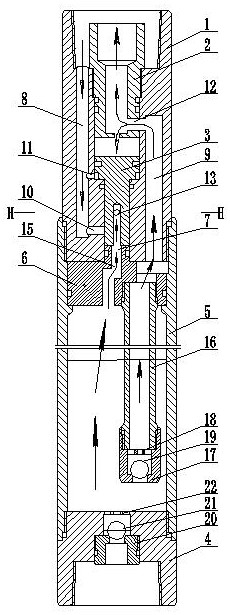

1.一种井下气驱排采泵,包括排采泵壳体(1)、泵筒(5)、内接头(2)、阀芯(3)、下接头(4)和分流块(6);其特征在于:泵筒(5)内装有分流块(6);泵筒(5)的一端螺纹安装有排采泵壳体(1),泵筒(5)的另一端螺纹安装有下接头(4),排采泵壳体(1)内设置有台阶式的中心孔,中心孔的上端口内螺纹安装有内接头(2),内接头(2)下方的中心孔内装有阀芯(3),内接头(2)和阀芯(3)一侧的排采泵壳体(1)上轴向设置有注气流道(8),内接头(2)和阀芯(3)另一侧的排采泵壳体(1)上轴向设置有举升流道(9)。

2.根据权利要求1所述的一种井下气驱排采泵,其特征在于:所述的内接头(2)为桶状体,内接头(2)的中心部位设置有台阶状的中心孔,中心孔的底部为收缩状。

3.根据权利要求2所述的一种井下气驱排采泵,其特征在于:所述的内接头(2)外围的排采泵壳体(1)内壁上设置有内螺纹,用于与油管的螺纹连接。

4.根据权利要求1所述的一种井下气驱排采泵,其特征在于:所述的举升流道(9)上端通过径向孔E(12)与内接头(2)的中心孔连通。

5.根据权利要求1所述的一种井下气驱排采泵,其特征在于:所述的阀芯(3)呈T型,阀芯(3)下端中心部位设置有导流孔(7),导流孔(7)顶端的阀芯(3)上设置有径向孔C(13),径向孔C(13)对应的排采泵壳体(1)上设置径向孔D(14),径向孔D(14)通过径向孔C(13)与导流孔(7)连通。

6.根据权利要求1所述的一种井下气驱排采泵,其特征在于:所述的注气流道(8)通过径向孔A(10)与排采泵壳体(1)中心孔的小径段连通;注气流道(8)通过径向孔B(11)与排采泵壳体(1)中心孔的大径段连通。

7.根据权利要求1所述的一种井下气驱排采泵,其特征在于:所述的泵筒(5)内壁上设置有内凸缘,泵筒(5)内通过内凸缘装有分流块(6),分流块(6)上设置有与导流孔(7)连通的分流气道,分流气道一侧的分流块(6)上螺纹安装有举升管(16),举升管(16)与举升流道(9)连通,举升管(16)底部螺纹安装有举升球座(17)。

8.根据权利要求7所述的一种井下气驱排采泵,其特征在于:所述的举升球座(17)为筒状体,举升球座(17)内螺纹安装有挡球盘(18),挡球盘(18)上均布有通孔;挡球盘(18)下方的举升球座(17)内活动装有举升凡尔(19)。

9.根据权利要求1所述的一种井下气驱排采泵,其特征在于:所述的下接头(4)上设置有T型孔,T型孔内螺纹安装有进液球座(11),进液球座(11)的中心孔端口上活动装有进液凡尔(10),进液凡尔(20)上方的下接头(4)T型孔端口装有挡球环(22)。
