专利号: 2020109372895
申请人: 文成县意东科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

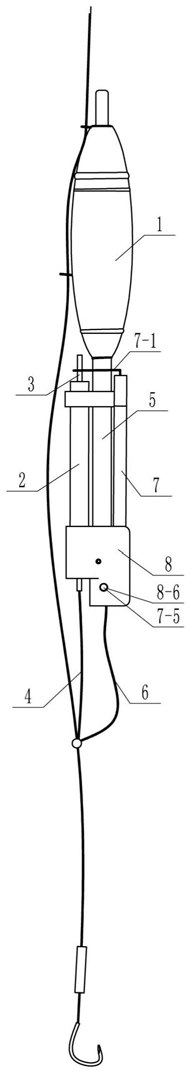

1.一种自动钓鱼鱼漂,包括浮筒(1),其特征在于:包括浮杆套管(2)、触发浮杆(3)、触发浮杆橡皮筋(4)、浮筒固定管(5)、起钓橡皮筋(6)、触发摆臂(7)和固定座(8),所述浮杆套管(2)、浮筒固定管(5)以及触发摆臂(7)均安装在固定座(8)上,所述触发浮杆(3)安装在浮杆套管(2)内,所述触发浮杆橡皮筋(4)的上端与触发浮杆(3)的下端固定连接,所述浮筒固定管(5)的上端与浮筒(1)固定连接,所述起钓橡皮筋(6)的上端与浮筒固定管(5)固定连接,所述触发摆臂(7)的上端设有触发浮杆套圈(7‑1),所述触发浮杆套圈(7‑1)套设在触发浮杆(3)的上端,所述起钓橡皮筋(6)的长度长于触发浮杆橡皮筋(4)的长度,所述起钓橡皮筋(6)的下端与触发浮杆橡皮筋(4)的下端相连接,所述固定座(8)上设有摆臂安装槽(8a),所述触发摆臂(7)安装在摆臂安装槽(8a)内并且触发摆臂(7)的下端与固定座(8)相铰接,所述起钓橡皮筋(6)上设有起钓橡皮筋卡球(6‑1),所述摆臂安装槽(8a)内设有起钓橡皮筋卡球卡块(8a1)、起钓橡皮筋卡球卡块支撑弹簧(8a2)和起钓橡皮筋卡球卡块限位块(8a3),所述起钓橡皮筋卡球卡块支撑弹簧(8a2)的一端与起钓橡皮筋卡球卡块(8a1)抵接,所述起钓橡皮筋卡球卡块支撑弹簧(8a2)的另一端与摆臂安装槽(8a)抵接,所述起钓橡皮筋卡球卡块限位块(8a3)与起钓橡皮筋卡球卡块(8a1)相配合,所述起钓橡皮筋卡球卡块(8a1)的上端两侧铰接在摆臂安装槽(8a)上,所述触发摆臂(7)上设有起钓橡皮筋卡球右卡头(7‑2),所述起钓橡皮筋卡球卡块(8a1)与起钓橡皮筋卡球右卡头(7‑2)相配合作用于起钓橡皮筋卡球(6‑1),可将拉伸状态的起钓橡皮筋(6)夹持,使用时,上钩的鱼拉动触发浮杆橡皮筋(4),触发浮杆橡皮筋(4)带动触发浮杆(3)下移,触发浮杆(3)的上端离开触发浮杆套圈(7‑1),触发摆臂(7)在起钓橡皮筋卡球卡块支撑弹簧(8a2)和起钓橡皮筋卡球卡块(8a1)推力的作用下向外打开,触发摆臂(7)解除对起钓橡皮筋(6)的限制,起钓橡皮筋(6)收缩。

2.根据权利要求1所述的一种自动钓鱼鱼漂,其特征在于:所述固定座(8)上设有浮杆套管插孔(8‑1)、触发浮杆插设通孔(8‑2)、浮筒固定管插孔(8‑3)和起钓橡皮筋穿设通孔(8‑4),所述浮杆套管插孔(8‑1)的直径大于触发浮杆插设通孔(8‑2)的直径,所述浮杆套管(2)的下端插设在浮杆套管插孔(8‑1)内,所述触发浮杆(3)的下端从触发浮杆插设通孔(8‑

2)中穿出,所述浮筒固定管(5)的下端插设在浮筒固定管插孔(8‑3)内,所述起钓橡皮筋(6)的下端穿过起钓橡皮筋穿设通孔(8‑4)。

3.根据权利要求1或2所述的一种自动钓鱼鱼漂,其特征在于:所述触发摆臂(7)的下端设有触发摆臂斜坡(7‑3),所述触发摆臂斜坡(7‑3)上设有触发摆臂斜坡槽(7‑4),所述起钓橡皮筋卡球(6‑1)与触发摆臂斜坡槽(7‑4)相配合。
