专利号: 2020109389260
申请人: 东阳市川泽户外用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

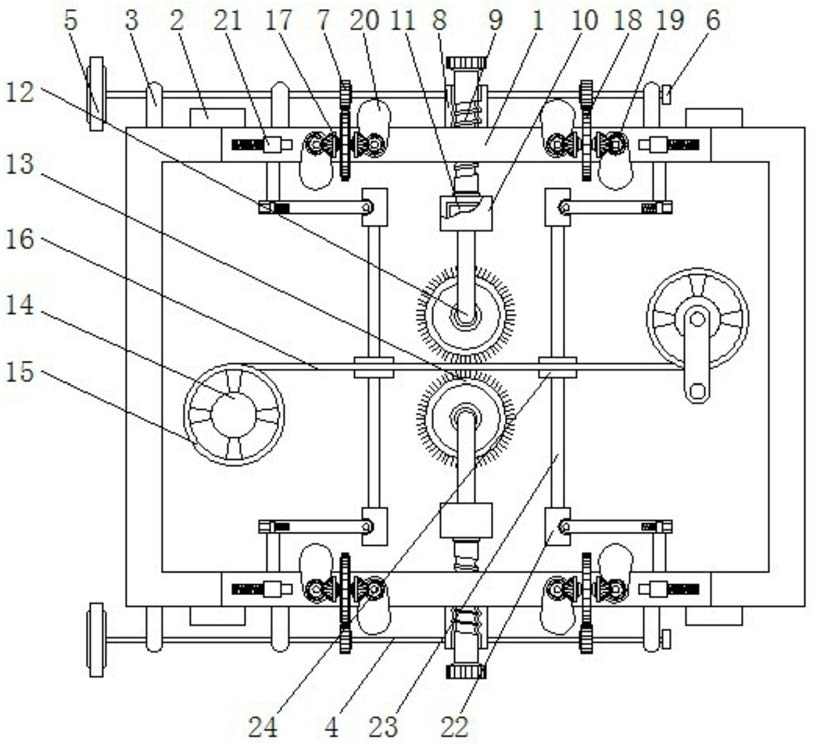

1.一种纺织加工生产用刷毛机,包括工作台(1),其特征在于:所述工作台(1)顶部和底部的两侧分别固定连接有支撑脚(2),所述工作台(1)的顶部和底部分别与连接销(3)的一端固定连接,所述连接销(3)的另一端与转动杆(4)活动连接,所述转动杆(4)的一端固定连接有转盘(5),所述转动杆(4)的另一端固定连接有限位块(6),所述转动杆(4)中部的外圈固定套接有主动齿轮(7),所述工作台(1)两端的中部分别固定安装有两个轴套(8),所述轴套(8)的内部开设有螺纹槽,且轴套(8)的内部通过螺纹槽与转轴转轴(9)的中部螺纹套接,所述转轴转轴(9)的底端与卡销(10)的顶部固定连接,所述卡销(10)的内部开设有卡槽,且卡销(10)的内部通过卡槽与转动块(11)的外部活动连接,所述转动块(11)底端的中部固定连接有连接杆(12),所述连接杆(12)的底端贯穿卡销(10)并与清洁轮(13)的内圈活动连接,所述工作台(1)内部的两侧分别固定连接有两个支撑杆(14),所述支撑杆(14)背面的一端与绕布器(15)活动套接,两个所述绕布器(15)的外圈分别与纺织布(16)的一端相互缠绕,且两个绕布器(15)通过纺织布(16)传动连接,所述工作台(1)的顶端和底端分别活动安装有位于轴套(8)两侧的传动轴(17),所述传动轴(17)中部的外圈固定套接有从轮齿轮(18),所述从轮齿轮(18)的外沿与主动齿轮(7)相互啮合,所述工作台(1)的顶部和底部分别活动连接有位于从轮齿轮(18)两侧的锥形齿轮(19),所述锥形齿轮(19)的数量共有八个,所述锥形齿轮(19)两两一组,且每两个锥形齿轮(19)正面的一端分别与传动轴(17)的两端相互啮合,所述锥形齿轮(19)背面的一端与凸轮(20)一侧的中部固定套接,所述工作台(1)顶端和底端的两侧分别开设有滑动槽,且工作台(1)的两端通过滑动槽分别与四个扯紧装置(21)活动连接,所述扯紧装置(21)的一端与推块(22)一侧的中部活动连接,所述推块(22)的一端固定连接有连动杆(23),所述连动杆(23)的一端与夹紧块(24)一侧的中部固定连接。

2.根据权利要求1所述的一种纺织加工生产用刷毛机,其特征在于:所述扯紧装置(21)包括滑动块Ⅰ(211),所述滑动块Ⅰ(211)背面中部与工作台(1)活动连接,所述滑动块Ⅰ(211)的一侧与弹簧(212)的一端固定连接,且滑动块Ⅰ(211)的一侧通过弹簧(212)与工作台(1)的内壁传动连接,所述滑动块Ⅰ(211)背面的顶部与传动销(213)的底端固定连接,所述传动销(213)的顶端与滑动块Ⅱ(214)背面的底部固定连接,所述滑动块Ⅱ(214)背面的中部与拉簧(215)的一侧活动连接,所述滑动块Ⅱ(214)的一侧与推动杆(216)的一端固定连接,且滑动块Ⅱ(214)的一侧通过推动杆(216)与拉簧(215)的内壁传动连接,所述拉簧(215)的另一侧与推块(22)活动连接。

3.根据权利要求1所述的一种纺织加工生产用刷毛机,其特征在于:所述支撑脚(2)的数量共有四个,所述支撑脚(2)正面的一端与工作台(1)的外壁固定连接,所述支撑脚(2)背面的一端与地面固定连接。

4.根据权利要求1所述的一种纺织加工生产用刷毛机,其特征在于:所述转动块(11)的直径为连接杆(12)直径的1.1倍,所述转动块(11)的外沿与卡销(10)的内壁活动连接。

5.根据权利要求1所述的一种纺织加工生产用刷毛机,其特征在于:所述清洁轮(13)的数量共有两个,所述清洁轮(13)的外圈设有清洁毛刷,两个所述清洁轮(13)的外沿分别与纺织布(16)的顶端和底端活动连接。

6.根据权利要求1所述的一种纺织加工生产用刷毛机,其特征在于:所述支撑杆(14)的数量共有两个,且其中一个支撑杆(14)的内圈固定套接有摇杆。

7.根据权利要求1所述的一种纺织加工生产用刷毛机,其特征在于:所述凸轮(20)的数量共有八个,所述凸轮(20)两两一组,所述其中一组凸轮(20)的另一侧与推块(22)活动连接,且另一组凸轮(20)的另一侧与传动销(213)的一侧活动连接。

8.根据权利要求1所述的一种纺织加工生产用刷毛机,其特征在于:所述推块(22)为半径3cm的金属圆柱杆,所述推块(22)的另一侧不与卡销(10)的外部活动连接。

9.根据权利要求1所述的一种纺织加工生产用刷毛机,其特征在于:所述夹紧块(24)的数量共有四个,所述夹紧块(24)的另一侧与纺织布(16)的侧边活动连接。
