1.基于P‑MoS2@CoP复合材料全水解催化剂的制备方法，其特征在于，包括制备Co(OH)F/CC纳米线前驱体、制备CoMo‑species/CC纳米线阵列和复合物前驱体的磷化处理；

所述制备Co(OH)F/CC纳米线前驱体的制备步骤包括按1：1：2.5的比例称取硝酸钴、氟化铵和尿素，加入去离子水搅拌后，将碳布CC浸到溶液中，将溶液转移到高压釜中处理；

所述制备CoMo‑species/CC纳米线阵列是将所述Co(OH)F/CC纳米线前驱体用(NH4)

2MoS4溶液滴涂，然后在80℃ 下真空干燥8小时。

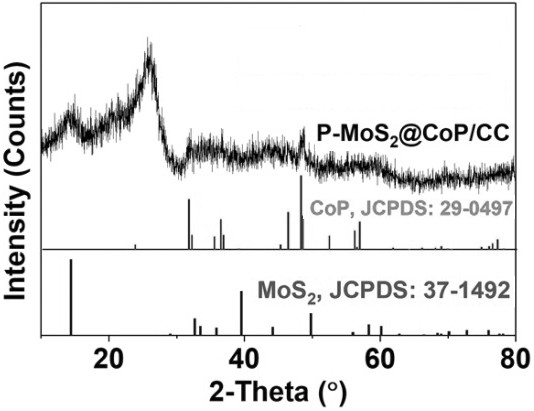

2.根据权利要求1所述的制备方法，其特征在于，所述复合物前驱体的磷化处理是将所述CoMo‑species/CC纳米线阵列和次亚磷酸钠放在瓷船的两个单独的位置，所述CoMo‑species/CC纳米线阵列放置在管式炉的下游，在管式炉的上游一侧放置1.0克的所述次亚磷酸钠，随后以5 ℃/ min加热至350 ℃，在氮气气氛下保持2小时，然后自然冷却到环境温度，即得到所述P‑MoS2@CoP复合材料全水解催化剂。
