专利号: 2020109443388
申请人: 嘉兴尚坤科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

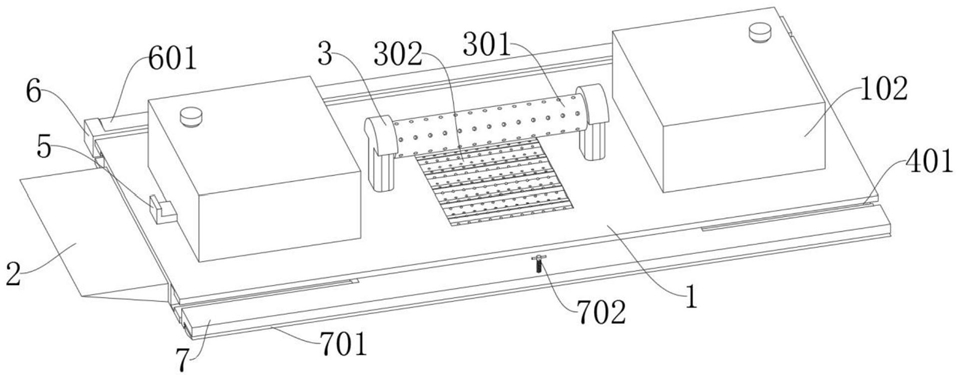

1.一种建筑工程水泥砂浆抹平装置,其特征在于:包括主体(1),刮板(2),拉件(3),内槽(4),拉杆(5),安装件(6)和辅助件(7);所述主体(1)为矩形板状结构,且主体(1)的顶端设有矩形凹槽;所述刮板(2)安装在主体(1)的侧边,且刮板(2)的内端以及卡板(201)插入安装在安装槽(101)的内部;所述拉件(3)通过固定连接的方式安装在主体(1)的顶端;所述安装件(6)内端的连接头(602)安装在主体(1)侧边的外槽(401)以及底槽(402)的内部,且连接头(602)的内侧与顶块(403)的外端相接触;所述辅助件(7)安装在主体(1)的两侧,且辅助件(7)的固定头安装在外槽(401)以及底槽(402)的内部。

所述内槽(4)包括有外槽(401),底槽(402),顶块(403),所述内槽(4)为T形结构,且内槽(4)的外侧设有外槽(401);所述外槽(401)为T形结构,且外槽(401)中间位置上下两端设有两个底槽(402),且底槽(402)为矩形结构;所述内槽(4)设在主体(1)的两侧内部。

所述拉杆(5)包括有移动槽(501),卡块(502),密封板(503),所述;所述拉杆(5)为Z形板状结构,且拉杆(5)的内端中间位置设有圆形通孔;所述拉杆(5)的底部设有四个均匀排列的移动槽(501),且移动槽(501)为T形结构;所述卡块(502)为T形结构,且卡块(502)的底部为楔形结构,并且卡块(502)的顶端嵌入安装在移动槽(501)的内部;所述拉杆(5)贯穿通过储液仓(102)外侧的矩形槽,且拉杆(5)内端的圆孔内部插入有导向杆(103),并且拉杆(5)的内端外侧通过弹簧与储液仓(102)的内壁相连接。

2.如权利要求1所述建筑工程水泥砂浆抹平装置,其特征在于:所述主体(1)包括有安装槽(101),储液仓(102),导向杆(103),出液孔(104),所述主体(1)的左端设有安装槽(101),且安装槽(101)为L形结构;所述主体(1)的两端上方设有两个矩形结构的储液仓(102),且储液仓(102)的顶端设有加液口;所述储液仓(102)的内部外侧设有导向杆(103),且导向杆(103)为中间凸起的圆柱形结构;所述储液仓(102)的底部设有均匀排列的出液孔(104),且出液孔(104)为圆形结构;所述储液仓(102)的两侧设有矩形槽,且矩形槽的边缘位置粘接安装有密封硅胶。

3.如权利要求1所述建筑工程水泥砂浆抹平装置,其特征在于:所述刮板(2)包括有卡板(201),顶板(202),所述刮板(2)为L形板状结构,且刮板(2)的外端底部为倾斜状结构;所述刮板(2)的内端上方设有楔形结构的卡板(201),且刮板(2)的内端底部设有楔形结构的顶板(202),且顶板(202)为橡胶材质。

4.如权利要求1所述建筑工程水泥砂浆抹平装置,其特征在于:所述拉件(3)包括有防滑套(301),缓冲件(302),所述拉件(3)为U形结构,且拉件(3)的两端底部为弧形结构;所述拉件(3)的中间位置套装有防滑套(301),且防滑套(301)为橡胶材质,并且防滑套(301)的外侧设有防滑孔;所述缓冲件(302)为柔性材质,且缓冲件(302)处于拉件(3)的底部;所述缓冲件(302)通过粘接的方式安装在主体(1)顶端的凹槽内部,且缓冲件(302)的顶端设有波纹槽。

5.如权利要求1所述建筑工程水泥砂浆抹平装置,其特征在于:所述内槽(4)还包括有顶块(403),所述顶块(403)为T形板状结构,且顶块(403)的外端两侧为倾斜状结构,并且顶块(403)的内端通过弹簧安装在内槽(4)的内部。

6.如权利要求1所述建筑工程水泥砂浆抹平装置,其特征在于:所述拉杆(5)还包括有密封板(503),所述密封板(503)为矩形板状结构,且密封板(503)的底部粘接安装有硅胶层,并且密封板(503)与拉杆(5)的内端底部相连接。

7.如权利要求1所述建筑工程水泥砂浆抹平装置,其特征在于:所述安装件(6)包括有旋转件(601),连接头(602),所述安装件(6)为U形板状结构,且安装件(6)的外侧内部通过连接轴安装有旋转件(601),并且旋转件(601)为圆柱形结构;所述安装件(6)的内端设有连接头(602),且连接头(602)为T形结构。

8.如权利要求1所述建筑工程水泥砂浆抹平装置,其特征在于:所述辅助件(7)包括有翻转件(701)和调节杆(702),所述辅助件(7)为L形板状结构,且辅助件(7)的内端设有T形固定头,并且辅助件(7)的顶端设有螺纹孔;所述辅助件(7)的外端底部通过连接轴安装有翻转件(701),且翻转件(701)的外端为楔形结构;所述调节杆(702)为圆柱形螺杆,且调节杆(702)安装在辅助件(7)的螺纹孔内部,并且调节杆(702)的底部通过连接轴以及连接板与翻转件(701)的顶端中间位置相连接。
