专利号: 2020109444855
申请人: 南京驭逡通信科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

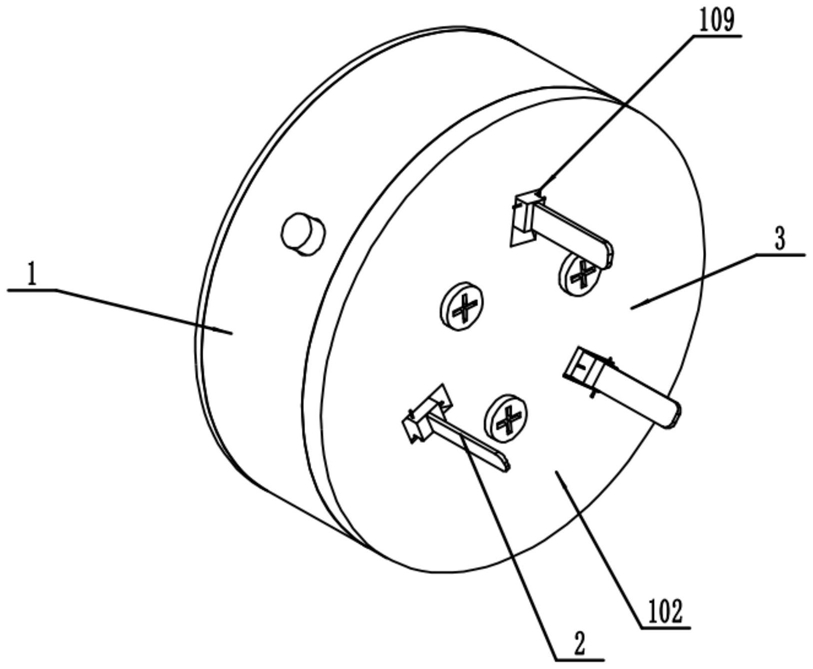

1.一种多功能便携插座插头,其特征在于,包括:外壳部分(1)、外接插头(2)、插头部分(3)、插座部分(4),所述的外壳部分(1)包括:凹槽A(100)、凹槽B(101)、插头外壳板(102)、托板A(103)、槽孔(104)、插座外壳板(105)、支杆(106)、托板B(107)、插座孔(108)、插头孔A(109)、插头侧外壳(110);所述外接插头(2)包括卡杆(201)、推杆(202)、弹簧D(203)、接头A(204)、折板(205)、接头B(206)、固定板(207)、单插头(208);所述的插头部分(3)包括:按扭(300)、弹簧A(301)、螺丝B(302)、微电线槽A(303)、主电线槽A(304)、螺丝C(305)、插头孔B(306)、插头块(307)、插头支杆(308)、插头支块(309)、微电线槽B(310)、螺丝D(311)、主线接入槽(312)、主线接出槽(313)、电磁铁(314)、微电路线槽C(315)、弹簧E(316)、弹簧B(317)、通电板(318)、微通电块(319)、插头板(320)、通电杆(321)、弹簧C(322);所述的插座部分(4)包括:插座固定孔(400)、插座电线槽(401)、螺丝G(402)、插座支板(403)、圆头(404)、圆顶块(405);

所述的凹槽A(100)固定安装在插头侧外壳(110)里的中间,三个凹槽B(101)圆周阵列在插头侧外壳(110)里的侧面,插头外壳板(102)和插座外壳板(105)分别安装在插头侧外壳(110)两端,插头外壳板(102)和插座外壳板(105)通过螺丝固定安装在插头侧外壳(110)上方,托板A(103)固定安装在插头侧外壳(110)里的侧面,在插头侧外壳(110)的侧面设有槽孔(104),槽孔(104)在托板A(103)的旁边;三个支杆(106)圆周阵列在插头侧外壳(110)里的侧面,支杆(106)外侧端固定安装在插头侧外壳(110)上,内侧端与插头块(307)固定连接;托板B(107)固定安装在插头侧外壳(110)里的侧面;在插头外壳板(102)和插座外壳板(105)上分别设有插座孔(108)和插头孔A(109);根据权利要求1所述的一种多功能便携插座插头,其特征在于,单插头(208)固定安装在固定板(207)上,在固定板(207)侧面设有凹槽,卡杆(201)和推杆(202)滑动安装在固定板(207)的凹槽中;接头A(204)固定安装在卡杆(201)的内侧端;弹簧D(203)固定安装在固定板(207)的内侧面和推杆(202)上,弹簧D(203)产生弹力,使推杆(202)向外侧移动,接头B(206)固定安装在推杆(202)上的内侧端,折板(205)的两端转动安装在接头B(206)和接头A(204)上。

2.根据权利要求1所述的一种多功能便携插座插头,其特征在于,按扭(300)滑动安装在槽孔(104)中,弹簧A(301)固定安装在按扭(300)上面,弹簧A(301)一端与微电线槽A(303)连接,微电线槽A(303)固定安装在托板A(103)上,螺丝B(302)转动安装在微电线槽A(303)上的槽孔(104)里;微通电块(319)固定安装在按扭(300)内侧端,当按扭(300)按下去,按扭(300)带动微通电块(319)向下移动,微通电块(319)将两组微电线槽A(303)断开,正常情况下,两组微电线槽A(303)通微通电块(319)接通,所述微电线槽A(303)串联接入微型控制电路;插头块(307)的上端固定安装在支杆(106)的内侧端,主电线槽A(304)固定安装在插头块(307)的侧面,螺丝C(305)转动安装在主电线槽A(304)的槽孔(104)里;插头板(320)滑动安装在插头块(307)上端的方槽里,通电杆(321)固定安装在插头块(307)里,在插头板(320)的下边;通电杆(321)与主电线槽A(304)接通;弹簧C(322)固定安装在插头块(307)的方槽里,弹簧C(322)上端和插头板(320)固定连接;插头支杆(308)固定安装在插头板(320)侧面,插头支块(309)固定安装在插头支杆(308)下端;当插头支块(309)插入微电线槽B(310)时,接在微电线槽B(310)两端的微型控制线路接通;微电线槽B(310)固定安装在插头块(307)侧面,螺丝D(311)转动安装在微电线槽B(310)的槽孔(104)里;主线接出槽(313)和主线接入槽(312)固定安装在托板B(104)上;电磁铁(314)固定安装在托板B(107)上,微电路线槽C(315)固定安装在电磁铁(314)侧面;弹簧B(317)固定安装在托板B(107)和通电板(318)中间,通电板(318)滑动安装在主线接入槽(312)和主线接出槽(313)中间;主线接入槽(312)与三个主电线槽A(304)接通,主线接出槽(313)与插座电线槽(401)接通;电磁铁(314)通过两组微电路线槽C(315)串联接入微型控制电路;当微型控制电路通电,电磁铁(314)产出磁力,将通电板(318)吸住,使通电板(318)下移,接通主线接入槽(312)和主线接出槽(313);弹簧E(316)固定安装在插座支板(403)的外侧端。

3.根据权利要求1所述的一种多功能便携插座插头,其特征在于,插座板(403)与插头孔B(306)固定的一端滑动安装在凹槽B(101)里,圆头(404)固定安装在插座支板(403)的另一端 ;插座固定孔(400)固定安装在插座支板(403)上的槽里,插座电线槽(401)固定安装在插座固定孔(400)的端部,插座电线槽(401)与主线接出槽(313)接通;螺丝G(402)转动安装在插座电线槽(401)的槽孔(104)里;圆顶块(405)滑动安装在凹槽A(100)里。
