专利号: 2020109460701
申请人: 河南农业职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

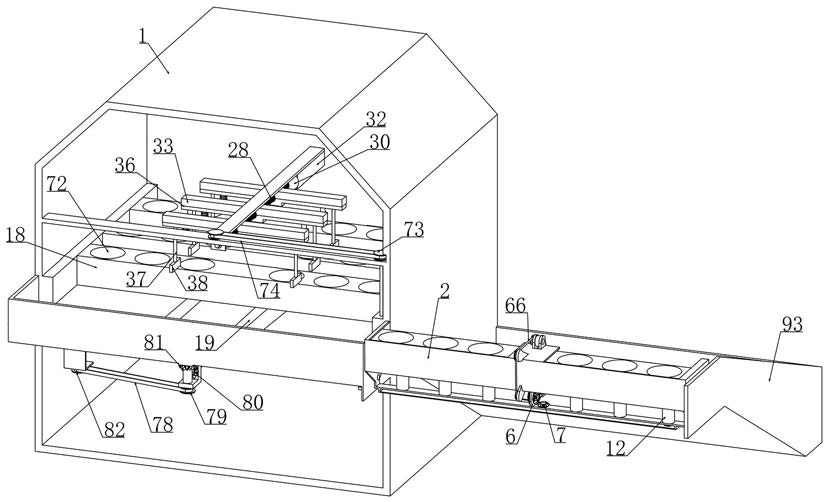

1.农作物发芽率检测装置,包括箱体(1),其特征在于,所述箱体(1)内纵向间隔滑动安装有若干培育槽(18)且箱体(1)内设有培育槽定位装置,所述培育槽定位装置满足:使得箱体(1)内放置的若干培育槽(18)被限位,所述箱体(1)横向一侧转动安装有转动架(2)且箱体(1)上设置有与转动架(2)对应的培育槽转移装置,所述培育槽转移装置满足:使得箱体(1)内的若干培育槽(18)逐一转移到转动架(2)的相应位置,所述转动架(2)经培育槽转移装置由固定安装在箱体(1)上的转移电机(3)驱动,所述转动架(2)下端固定安装有驱动电机(4)且驱动电机(4)经第一链传动驱动有若干横向间隔转动安装在转动架(2)上的转动齿轮(106),所述转动架(2)上横向间隔设置有若干与转动齿轮(106)对应的转动轴(8)且转动轴(8)竖向下端套固有转动轴从动齿轮(108),所述转动轴从动齿轮(108)啮合有转动轴主动齿轮(107)且转动轴主动齿轮(107)与转动齿轮(106)同轴转动,所述转动架(2)上转动安装有与转动轴(8)同轴心间隔设置的连接齿轮轴(9)且连接齿轮轴(9)与转动齿轮(106)啮合,所述连接齿轮轴(9)轴向滑动配合有升降筒(11)且升降筒(11)螺纹配合有固定安装在转动架(2)上的内螺纹筒(12),所述升降筒(11)外圆面间隔设有若干倾斜槽(13)且倾斜槽(13)上端转动安装有搅拌片(14),所述搅拌片(14)位于升降筒(11)内的外圆面与侧壁连接处转动安装有连杆(15)且连杆(15)另一端转动安装有转环(92),所述转环(92)转动配合有移动块(16)且移动块(16)沿转动轴(8)竖向移动,所述驱动电机(4)经滑轮传动机构连接有转动安装在转动架(2)上的定位夹(17)且定位夹(17)与转动架(2)之间连接有夹紧扭簧(71);

所述培育槽转移装置包括纵向转动安装在箱体(1)内且由转移电机(3)驱动的纵向丝杠(19),所述纵向丝杠(19)上螺纹配合有与箱体(1)纵向滑动配合的纵向滑块(20)且纵向滑块(20)上端横向间隔转动安装有拨杆(21),所述拨杆(21)与纵向滑块(20)之间连接有复位扭簧(22),所述纵向丝杠(19)纵向伸出箱体(1)一端经第二带传动连接有纵向丝杠输出调节装置,所述纵向丝杠输出调节装置经第三带传动连接有横向转动安装在箱体(1)上的横向丝杠(23)且横向丝杠(23)螺纹配合有与箱体(1)横向滑动配合的横向滑块(24),所述纵向丝杠输出调节装置经延迟机构与转动架(2)连接且转动架(2)上设有培育槽导向机构,所述培育槽导向机构满足:避免培育槽(18)在转移过程中发生偏移;

所述培育槽定位装置包括箱体(1)上纵向间隔设置的若干与培育槽(18)对应的固定板(33)且固定板(33)下端横向两侧竖向延伸有固定轴(34),所述固定轴(34)经竖向移动装置连接有与固定板(33)竖向滑动配合的定位板(36)且定位板(36)与固定板(33)之间设有定位弹簧(35),所述定位板(36)下端横向两侧竖向延伸有定位轴(37)且定位轴(37)下端固定连接有纵向隔板(38),所述纵向隔板(38)满足:使得若干培育槽(18)纵向间隔设置。

2.根据权利要求1所述的农作物发芽率检测装置,其特征在于,所述培育槽(18)上间隔设有若干锥形孔(72)且锥形孔(72)下端沿径向滑动安装有若干扇形板(25),若干所述扇形板(25)背离锥形孔(72)一端为弧形斜面(95)且扇形板(25)经复位弹簧(94)与培育槽(18)连接,若干所述扇形板(25)满足:控制锥形孔(72)下端口的开闭,所述培育槽(18)横向一端设有纵向的第一齿系(26)且第一齿系(26)与培育槽定位装置连接。

3.根据权利要求2所述的农作物发芽率检测装置,其特征在于,所述竖向移动装置包括转动安装在箱体(1)上且与第一齿系(26)对应的定位主动齿轮(27),所述定位主动齿轮(27)经第四带传动连接有纵向转动安装在箱体(1)上的定位丝杠(28)且定位丝杠(28)螺纹配合有移动套筒(29),所述移动套筒(29)纵向面向定位主动齿轮(27)一端为锥形面(30)且移动套筒(29)轴向滑动配合有固定安装在箱体(1)上的方形套筒(32),若干所述定位板(36)面向移动套筒(29)一侧设有斜面(39)且定位板(36)满足:控制纵向隔板(38)的竖向移动。

4.根据权利要求3所述的农作物发芽率检测装置,其特征在于,所述纵向丝杠输出调节装置包括转动安装在箱体(1)上的调节输入齿轮(40)且调节输入齿轮(40)与第二带传动连接,所述调节输入齿轮(40)面向转动架(2)一侧啮合有转动安装在箱体(1)上的调节主动齿轮(97),所述调节主动齿轮(97)同轴转动安装有调节主动链轮(48)且调节主动链轮(48)配合有调节链条(49),所述调节链条(49)另一端配合有若干横向转动安装在箱体(1)上的若干调节从动链轮(50),若干所述调节从动链轮(50)同轴转动安装有第二调节从动齿轮(46)且第二调节从动齿轮(46)配合有横向滑动安装在箱体(1)上的双面斜齿条(47),所述双面斜齿条(47)背离第二调节从动齿轮(46)一侧配合有转动安装在箱体(1)上的调节输出齿轮(51)且调节输出齿轮(51)与第三带传动连接,所述调节输出齿轮(51)经延迟机构与转动架(2)连接。

5.根据权利要求4所述的农作物发芽率检测装置,其特征在于,所述延迟机构包括转动安装在箱体(1)且与调节输入齿轮(40)啮合的延迟输入主动齿轮(41),所述延迟输入主动齿轮(41)同轴转动安装有延迟输入主动带轮(42)且延迟输入主动带轮(42)配合有延迟输入皮带(43),所述延迟输入皮带(43)另一端配合有转动安装在箱体(1)上的延迟输入从动带轮(44)且延迟输入从动带轮(44)同轴转动安装有延迟输入从动齿轮(45),所述箱体(1)上位于调节输出齿轮(51)横向背离转动架(2)一侧转动安装有延迟过渡齿轮(98)且延迟过渡齿轮(98)同轴转动安装有延迟主动带轮(99),所述延迟主动带轮(99)配合有第一延迟皮带(53)且延迟传动皮带另一端配合有转动安装在箱体(1)上的延迟从动带轮(54),所述延迟从动带轮(54)同轴转动安装有延迟调节齿轮(55)且延迟调节齿轮(55)啮合有纵向滑动安装在箱体(1)上的齿条,所述箱体(1)位于延迟调节齿轮(55)纵向一端转动安装有延迟传动齿轮(57)且延迟传动齿轮(57)满足:齿条纵向滑动一定距离后与延迟传动齿轮(57)啮合,所述延迟传动齿轮(57)同轴转动安装有延迟传动带轮(58)且延迟传动带轮(58)配合有第二延迟皮带(59),所述第二延迟皮带(59)另一端配合有转动安装在箱体(1)上的延迟输出带轮(60)且延迟输出带轮(60)同轴转动安装有延迟主动锥齿轮(61),所述延迟主动锥齿轮(61)啮合有延迟从动锥齿轮(62)且延迟从动锥齿轮(62)与转动架(2)同轴转动。

6.根据权利要求1所述的农作物发芽率检测装置,其特征在于,所述培育槽导向机构包括转动安装在转动架(2)上的导向丝杠(101)且导向丝杠(101)由固定安装在转动架(2)上的导向电机(100)驱动,所述导向丝杠(101)螺纹配合有止推板(102)且导向丝杠(101)远离导向电机(100)一端套固有导向主动锥齿轮(103),所述导向主动锥齿轮(103)啮合有转动安装在转动架(2)上的导向从动锥齿轮且导向从动锥齿轮同轴转动安装有导向板(105)。

7.根据权利要求1所述的农作物发芽率检测装置,其特征在于,所述箱体(1)上横向滑动安装有限位架(112)且限位架背离转动架(2)一侧转动安装有摇杆(111),所述摇杆(111)另一端转动连接有曲柄(110)且曲柄(110)由限位电机(109)驱动。
