专利号: 202010949050X
申请人: 三峡大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

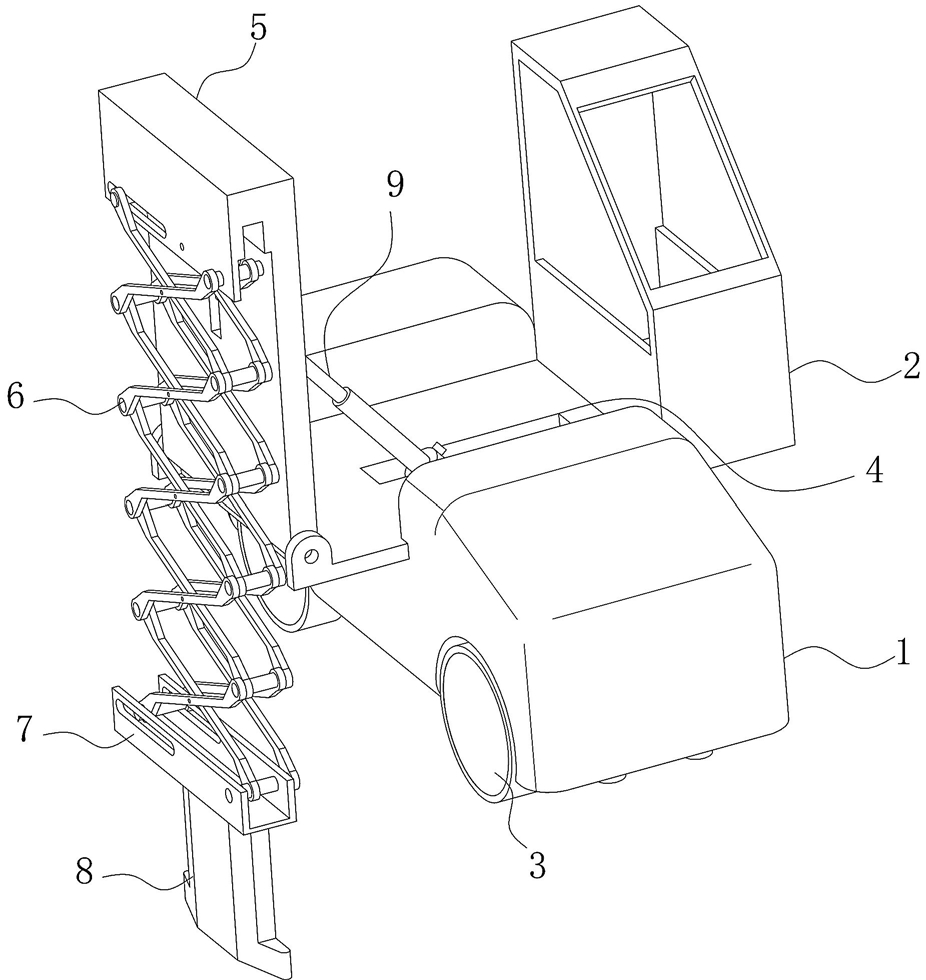

1.一种可自动清洗泳池壁的清洗车,其特征是:清洗车(1)一侧铰接有翻转板(5),清洗车(1)与翻转板(5)之间设有第一液压缸(9),翻转板(5)上设有伸缩架(6),伸缩架(6)一端与翻转板(5)连接,另一端设有清洗装置(8),清洗车(1)下方设有颜色传感器(16);

泳池(14)上设有清洗路线(15),颜色传感器(16)感应清洗路线(15),使清洗车(1)根据清洗路线(15)周圈清理洗泳池壁。

2.根据权利要求1所述一种可自动清洗泳池壁的清洗车,其特征是:清洗车(1)上设有放置槽(4),第一液压缸(9)一端与清洗车(1)的放置槽(4)内部铰接,另一端与翻转板(5)铰接。

3.根据权利要求2所述一种可自动清洗泳池壁的清洗车,其特征是:翻转板(5)通过第一液压缸(9)伸缩可放置在放置槽(4)内部。

4.根据权利要求1所述一种可自动清洗泳池壁的清洗车,其特征是:伸缩架(6)下端通过安装架(7)与清洗装置(8)连接,伸缩架(6)为剪式升降机构,伸缩架(6)上端设有伸缩驱动装置。

5.根据权利要求4所述一种可自动清洗泳池壁的清洗车,其特征是:缩驱动装置为第二液压缸(13),第二液压缸(13)伸缩端与伸缩架(6)上端一侧铰接,第二液压缸(13)伸缩端与翻转板(5)上的第一滑槽(501)滑动连接,伸缩架(6)上端另一侧与翻转板(5)铰接。

6.根据权利要求5所述一种可自动清洗泳池壁的清洗车,其特征是:第二液压缸(13)上设有安装轴(1301),安装轴(1301)与翻转板(5)铰接。

7.根据权利要求4所述一种可自动清洗泳池壁的清洗车,其特征是:安装架(7)上设有第二滑槽(701),伸缩架(6)下端的一侧与安装架(7)转动连接,另一侧与第二滑槽(701)滑动连接。

8.根据权利要求1所述一种可自动清洗泳池壁的清洗车,其特征是:清洗装置(8)上设有多个旋转毛刷(10),旋转毛刷(10)一侧设有多个雾化喷嘴(11),清洗装置(8)上还设有距离传感器(12)。

9.根据权利要求1所述一种可自动清洗泳池壁的清洗车,其特征是:清洗车(1)通过多个驱动机构(3)驱动,驱动机构(3)包括轮子(303),轮子(303)一侧与驱动电机(302)连接,驱动电机(302)与电机控制器(301)电连接,电机控制器(301)与控制台(2)电连接。

10.根据权利要求1-9任一项所述一种可自动清洗泳池壁的清洗车的清洗方法,其特征是:该方法包括:

S1、控制台(2)控制清洗车(1)到刷有颜料的清洗路线(15)上,启动清洗车(1);

S2、放置槽(4)内部第一液压缸(9)将翻转板(5)翻转至于地面垂直,伸缩架(6)通过第二液压缸(13)驱动伸出将清洗装置(8)输送到泳池(14)底部;

S3、清洗装置(8)的距离传感器(12)将清洗装置(8)与池壁距离信号传输到控制台(2),控制台(2)控制清洗车(1)移动,调节清洗装置(8)与池壁之间的距离;

S4、清洗装置(8)的增压雾化喷嘴(11)对池壁进行喷水,旋转毛刷(10)开始旋转清洗池壁;

S5、清洗装置(8)遇到池壁转角,颜色传感器(16)对有颜色的清洗路线(15)进行分析,将信号传输到控制台(2),控制台(2)对清洗车(1)的驱动机构(3)进行控制,清洗车(1)按照清洗路线(15)前行;

S5、完成一圈清洗后,剪式伸缩架(6)在第二液压缸(13)的驱动下,将清洗装置(8)提升一定高度,进行下一轮清洗,直到清洗完池壁顶端,完成整个清洗过程。
